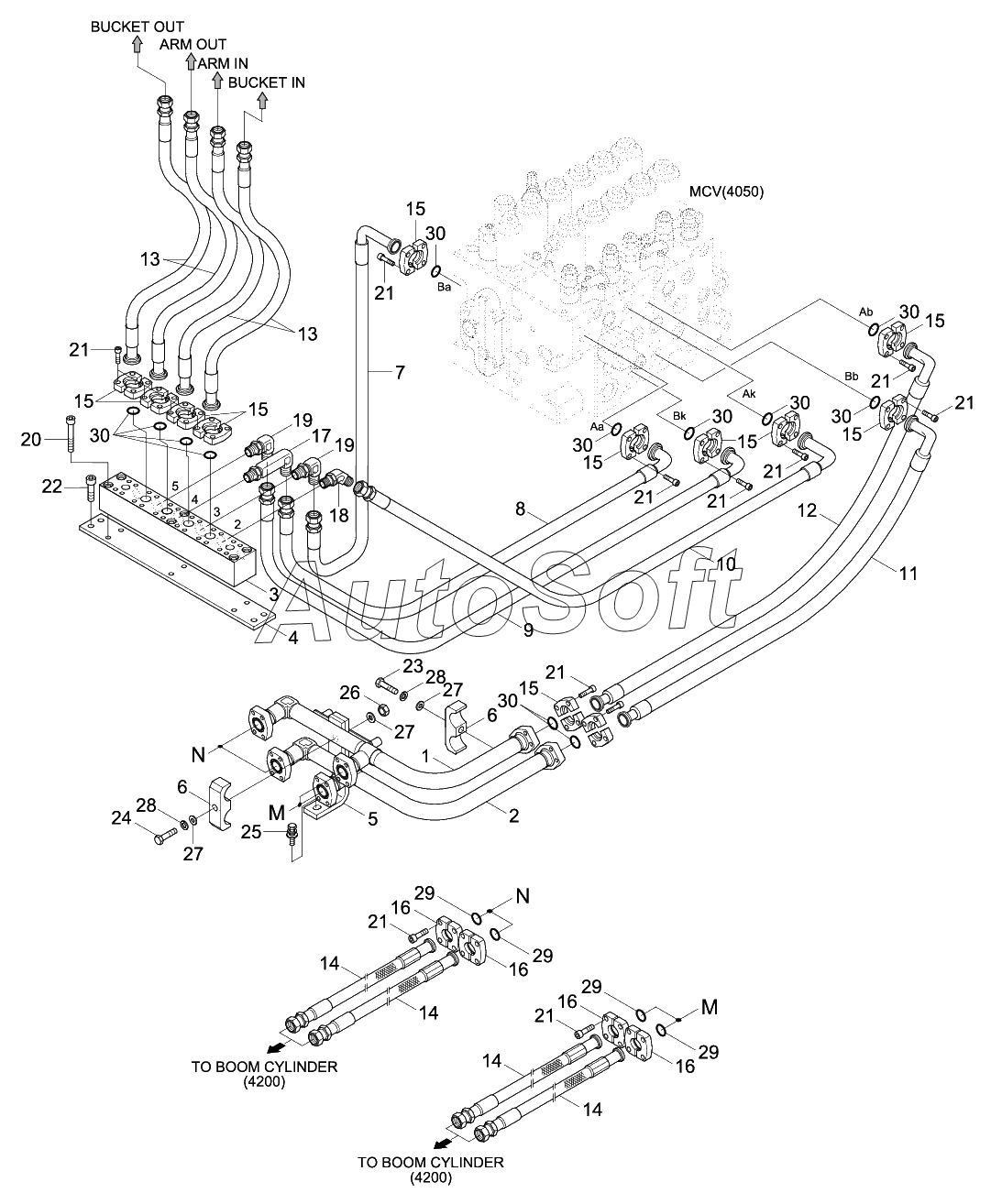

Каталог запасных частей к технике: Hyundai R210W-9 (2013). UPPER HYD PIPING (ATTACH, ADJUST BOOM)
22
9
8
7
6
6
5
4
30
30
30
30
30
30
30
30
3
29
29
29
29
28
28
27
27
27
26
25
24
23
1
21
21
21
21
21
21
21
21
21
21
20
2
19
19
18
17
16
16
16
16
15
15
15
15
15
15
15
15
14
14
14
14
13
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | PIPE WA | |
| 2 | 3***0 | PIPE WA | |
| 3 | 3***0 | BLOCK | |
| 4 | 3***0 | BRACKET | |
| 5 | 3***2 | Bracket Wa | |
| 6 | 3***0 | CLAMP | |
| 7 | 3***0 | HOSE ASSY | |
| 8 | P***1 | HOSE ASSY-ORFS 0X90 | |
| 9 | 3***0 | HOSE ASSY | |
| 10 | 3***0 | HOSE ASSY | |
| 11 | 3***1 | HOSE ASSY | |
| 12 | 3***0 | HOSE ASSY | |
| 13 | P***2 | HOSE ASSY-ORFS,FLG | |
| 14 | P***6 | HOSE ASSY-ORFS,FLG | |
| 14 | P***8 | HOSE ASSY-ORFS,FLG | |
| 14 | P***8 | HOSE ASSY-ORFS,FLG | |
| 15 | P***4 | FLANGE-HYD,SPLIT | |
| 16 | P***2 | FLANGE-HYD,SPLIT | |
| 17 | 3***0 | ELBOW-90,ORFS,LONG | |
| 18 | X***5 | ELBOW-45,ORFS | |
| 19 | X***5 | ELBOW-90,ORFS | |
| 20 | S***6 | BOLT-SOCKET | |
| 21 | S***6 | BOLT-SOCKET | |
| 22 | S***6 | BOLT-HEX | |
| 23 | S***6 | BOLT-HEX | |
| 24 | S***6 | BOLT-HEX | |
| 25 | S***6 | BOLT-W/WASHER | |
| 26 | S***B | NUT-HEX | |
| 27 | S***B | WASHER-PLAIN | |
| 28 | S***6 | WASHER-SPRING | |
| 29 | Y***4 | O-RING | |
| 30 | Y***4 | O-RING |
