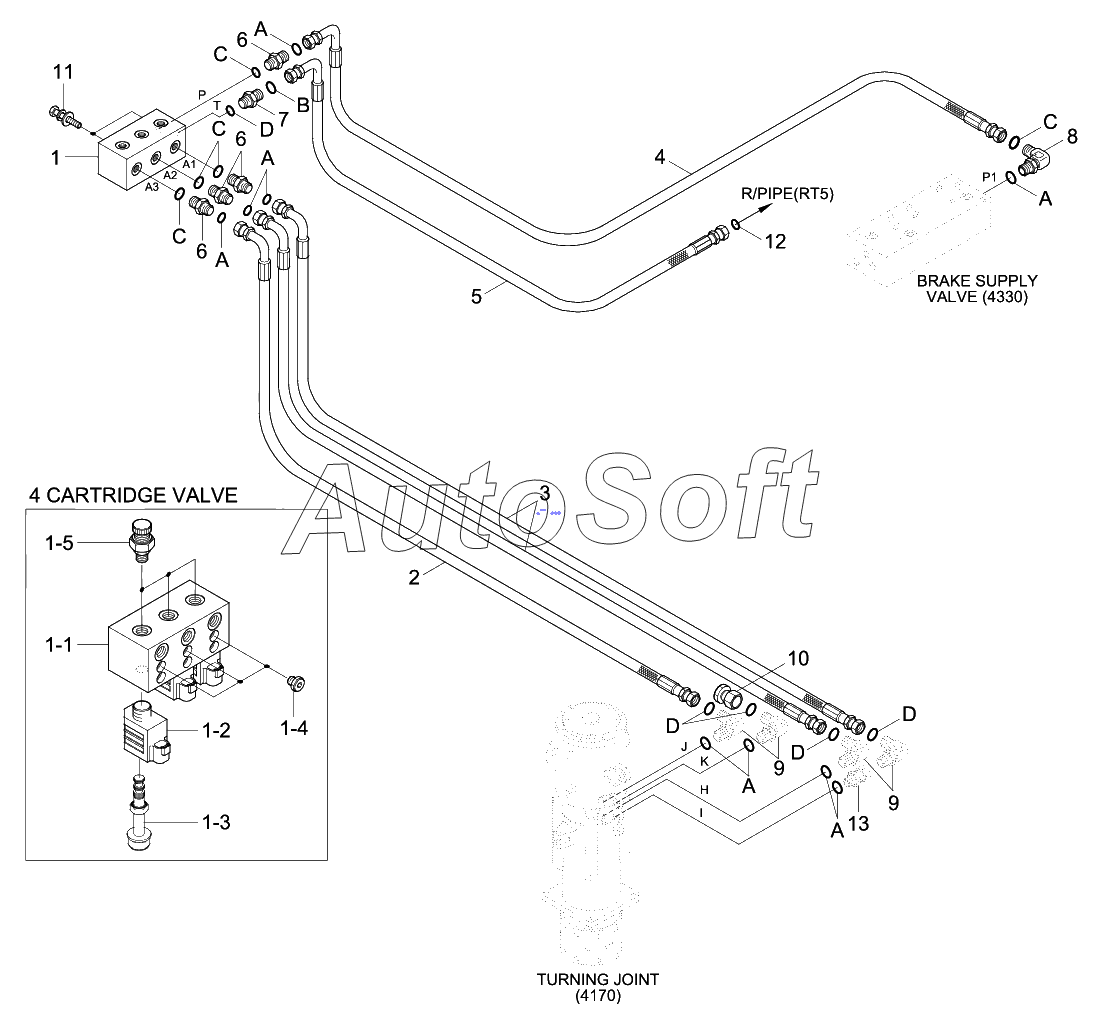

Каталог запасных частей к технике: Hyundai R210W-9 (2013). PILOT HYD PIPING (FR/OT, RR/BLADE)
1
1-1
1-2
1-3
1-4
1-5
10
11
12
13
2
3
4
5
6
6
6
7
8
9
9
A
A
A
A
A
A
B
C
C
C
C
D
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4OUTRIGGERPIPING | 4***G | 4 OUTRIGGER PIPING | |
| 1 | 3***0 | 3-CARTRIDGE VALVE | |
| 1-1 | 2***2 | BODY | |
| 1-2 | X***3 | Valve-Solenoid | |
| 1-3 | X***4 | COIL | |
| 1-4 | X***7 | Plug-Wrench | |
| 1-5 | X***6 | Overload-Manual | |
| 10 | X***2 | CAP-HYD,ORFS | |
| 11 | S***6 | BOLT-W/WASHER | |
| 12 | S***1 | O-RING | |
| 13 | 3***0 | Connector-Long | |
| 2 | P***3 | HOSE ASSY-ORFS 0X90 | |
| 3 | P***2 | HOSE ASSY-ORFS 0X90 | |
| 4 | P***4 | HOSE ASSY-ORFS 0X90 | |
| 5 | P***2 | Hose Assy-Orfs 0x90 | |
| 6 | X***1 | CONNECTOR-ORFS | |
| 7 | X***2 | CONNECTOR-ORFS | |
| 8 | X***1 | ELBOW-90,ORFS | |
| 9 | X***2 | ELBOW-90,ORFS | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING |
