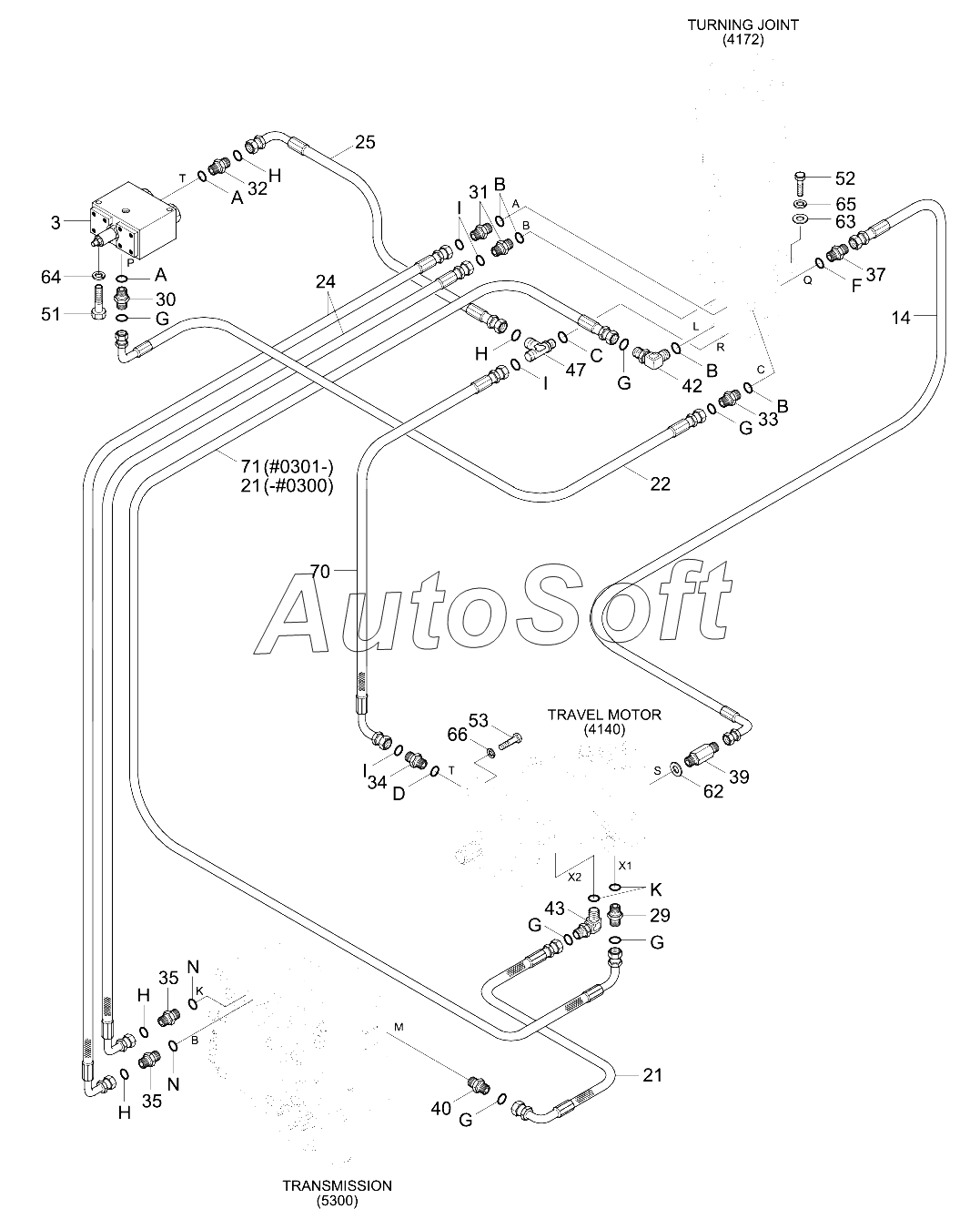

Каталог запасных частей к технике: Hyundai R210W-9 (2013). LOWER HYD PIPING 1 (#0286-)
K
N
N
14
21
21
22
24
25
29
3
30
31
32
33
34
35
35
37
39
40
42
43
47
51
52
53
62
63
64
65
66
70
71
A
A
B
B
B
C
D
F
G
G
G
G
G
G
H
H
H
H
I
I
I
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| X621-014001 | X***1 | ED-RING | |
| Y161-016001 | Y***1 | O-Ring | |
| 14 | P***6 | HOSE ASSY-THD 0X90 | |
| 21 | P***5 | Hose Assy-Orfs 0x90 | |
| 21 | P***5 | Hose Assy-Orfs 0x90 | |
| 22 | P***6 | Hose Assy-Orfs 0x90 | |
| 24 | P***2 | HOSE ASSY-ORFS 0X90 | |
| 25 | P***6 | HOSE ASSY-ORFS 0X90 | |
| 29 | X***1 | CONNECTOR-ORFS | |
| 3 | 3***0 | Valve-Locking | |
| 30 | X***1 | CONNECTOR-ORFS | |
| 31 | X***2 | CONNECTOR-ORFS | |
| 32 | X***1 | CONNECTOR-ORFS | |
| 33 | X***3 | CONNECTOR-ORFS | |
| 34 | X***7 | Connector-Orfs | |
| 35 | X***5 | Connector-Orfs | |
| 37 | P***1 | CONNECTOR | |
| 39 | 3***1 | CONNECTOR-LONG | |
| 40 | 3***0 | CONNECTOR-ORFS | |
| 42 | X***2 | ELBOW-90,ORFS | |
| 43 | X***1 | Elbow-90,Orfs | |
| 47 | X***2 | Tee-R/Type,Orfs | |
| 51 | S***6 | Bolt-Hex | |
| 52 | S***6 | BOLT-HEX | |
| 53 | S***D | Bolt-Hex | |
| 62 | P***0 | Washer-Copper | |
| 63 | S***B | WASHER-PLAIN | |
| 64 | S***6 | WASHER-SPRING | |
| 65 | S***6 | WASHER-SPRING | |
| 66 | S***6 | WASHER-SPRING | |
| 70 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 71 | P***3 | Hose Assy-Orfs 0x90 | |
| A | S***4 | O-RING | |
| B | S***4 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING | |
| F | S***4 | O-RING | |
| G | S***1 | O-RING | |
| H | S***1 | O-RING | |
| I | S***1 | O-RING | |
| K | X***1 | ED-RING | |
| N | Y***1 | O-Ring |
