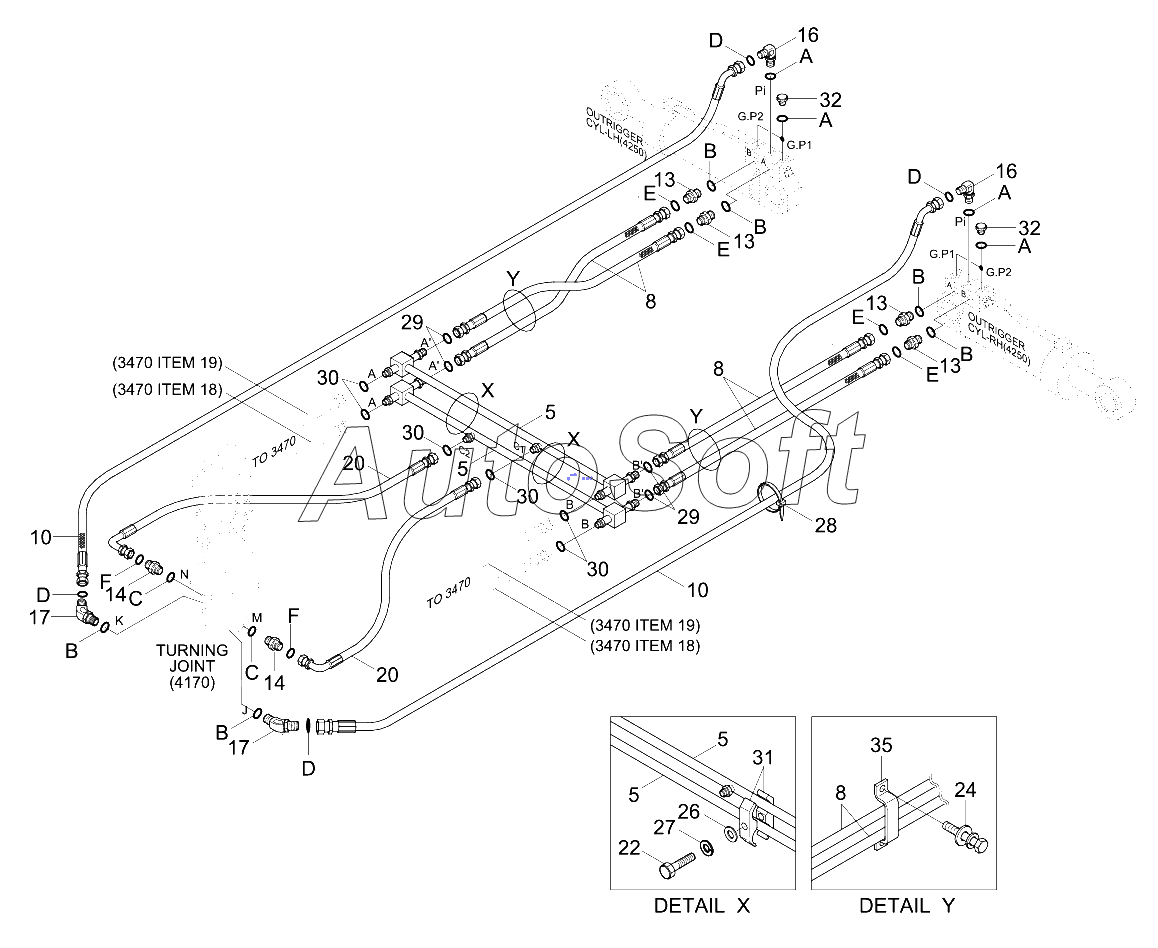

Каталог запасных частей к технике: Hyundai R210W-9 (2013). LOWER HYD PIPING 2 (F/BLD, R/OUT, -#0285)
10
10
13
13
13
13
14
14
16
16
17
17
20
20
22
24
26
27
28
29
29
30
30
30
30
31
32
32
35
5
5
5
5
8
8
8
A
A
A
A
B
B
B
B
B
B
C
C
D
D
D
D
E
E
E
E
F
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | P***5 | HOSE ASSY-ORFS 0X45 | |
| 13 | X***2 | CONNECTOR-ORFS | |
| 14 | X***3 | CONNECTOR-ORFS | |
| 16 | X***1 | ELBOW-90,ORFS | |
| 17 | X***2 | ELBOW-45,ORFS | |
| 20 | P***0 | HOSE ASSY-ORFS 0X90 | |
| 22 | S***6 | Bolt-Hex | |
| 24 | S***6 | BOLT-W/WASHER | |
| 26 | S***B | WASHER-PLAIN | |
| 27 | S***6 | WASHER-SPRING | |
| 28 | S***0 | Clamp-Band | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | 3***0 | Clamp-Pipe | |
| 32 | P***2 | Plug-Hex | |
| 35 | 3***0 | CLAMP-HOSE | |
| 5 | 3***0 | PIPE ASSY | |
| 8 | P***9 | HOSE ASSY-ORFS 0X0 | |
| A | S***4 | O-RING | |
| B | S***4 | O-RING | |
| C | S***4 | O-RING | |
| D | S***1 | O-RING | |
| E | S***1 | O-RING | |
| F | S***1 | O-RING |
