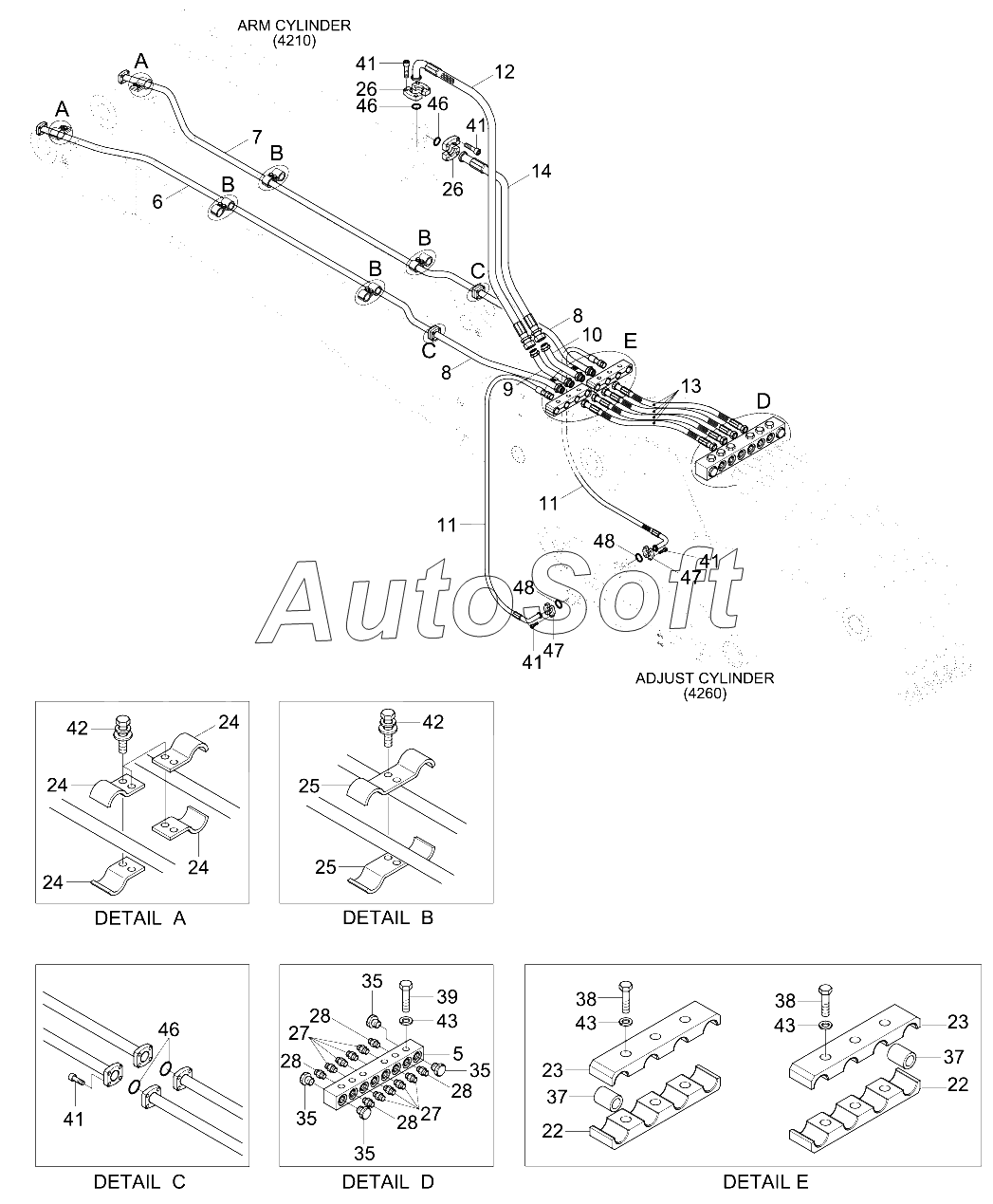

Каталог запасных частей к технике: Hyundai R210W-9 (2013). BOOM HYD PIPING (ADJUST BOOM)
37
37
9
8
8
7
6
5
48
48
47
47
46
46
46
43
43
43
42
42
41
41
41
41
41
39
38
38
10
35
35
35
35
28
28
28
28
27
27
26
26
25
25
24
24
24
24
23
23
22
22
14
13
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | BLOCK | |
| 6 | 3***0 | PIPE WA | |
| 7 | 3***0 | PIPE WA | |
| 8 | 3***0 | PIPE WA | |
| 9 | 3***0 | PIPE WA | |
| 10 | 3***0 | PIPE WA | |
| 11 | 3***1 | HOSE ASSY-ORFS,0X90 | |
| 11 | 3***2 | HOSE ASSY-ORFS,0X90 | |
| 12 | 3***0 | HOSE ASSY-ORFS,0X90 | |
| 13 | P***7 | HOSE ASSY-ORFS 0X0 | |
| 14 | P***5 | HOSE ASSY-ORFS,0X0 | |
| 22 | 3***0 | CLAMP-PIPE | |
| 23 | 3***0 | CLAMP-PIPE | |
| 24 | 3***1 | CLAMP ASSY | |
| 25 | 3***0 | CLAMP ASSY | |
| 26 | P***4 | FLANGE-HYD,SPLIT | |
| 27 | X***5 | CONNECTOR-ORFS | |
| 28 | X***4 | CONNECTOR-ORFS | |
| 35 | P***6 | PLUG-HEX | |
| 37 | 3***0 | Spacer-Pipe | |
| 38 | S***D | Bolt-Hex | |
| 39 | S***D | BOLT-HEX | |
| 41 | S***6 | BOLT-SOCKET | |
| 42 | S***6 | BOLT-W/WASHER | |
| 43 | S***6 | WASHER-SPRING | |
| 46 | Y***4 | O-RING | |
| 47 | P***2 | FLANGE-HYD,SPLIT | |
| 48 | Y***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
