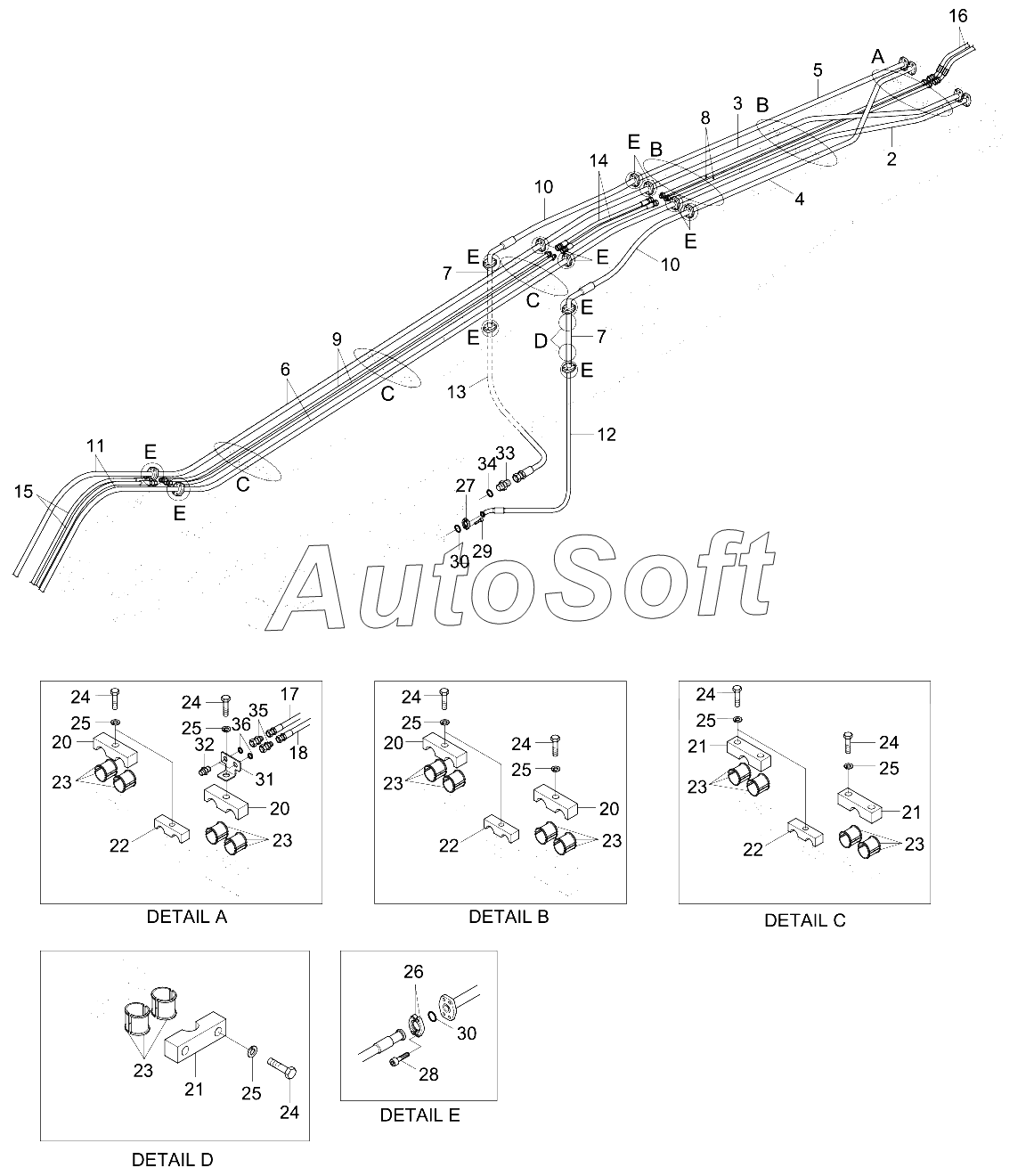

Каталог запасных частей к технике: Hyundai R210W-9 (2013). BOOM HYD PIPING (6.5M, R210W-9MH)
34
27
28
29
3
30
30
31
32
33
26
35
36
4
5
6
7
7
8
9
18
10
10
11
12
13
14
15
16
17
2
20
20
20
20
21
21
21
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | ARM CYLINDER ASSY | |
| 2 | 2***9 | PIPE | |
| 3 | 2***0 | PIPE | |
| 4 | 2***1 | PIPE | |
| 5 | 2***2 | PIPE | |
| 6 | 2***3 | PIPE | |
| 7 | 2***4 | PIPE | |
| 8 | 2***8 | PIPE | |
| 9 | 2***9 | PIPE | |
| 10 | H***0 | HOSE ASSY | |
| 11 | H***0 | HOSE ASSY | |
| 12 | H***0 | HOSE ASSY | |
| 13 | H***0 | HOSE ASSY | |
| 14 | S***0 | HOSE ASSY | |
| 15 | S***0 | HOSE ASSY | |
| 16 | R***0 | HOSE ASSY | |
| 17 | R***0 | HOSE ASSY | |
| 18 | R***0 | HOSE ASSY | |
| 20 | 1***6 | CLAMP-PIPE | |
| 21 | 2***A | CLAMP-PIPE | |
| 22 | 2***4 | CLAMP-PIPE | |
| 23 | R***R | RUBBER | |
| 24 | B***X | S017-120656 | |
| 25 | W***G | WASHER-SPRING | |
| 26 | F***T | FLANGE-SPLIT | |
| 27 | F***T | FLANGE-SPLIT | |
| 28 | B***T | BOLT-SOCKET | |
| 29 | B***T | BOLT-SOCKET | |
| 30 | O***G | O-RING | |
| 31 | 3***3 | BRACKET | |
| 32 | A***R | ADAPTER | |
| 33 | A***R | ADAPTER | |
| 34 | O***G | O-RING | |
| 35 | A***L | ADAPTER-SWIVEL | |
| 36 | O***G | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
