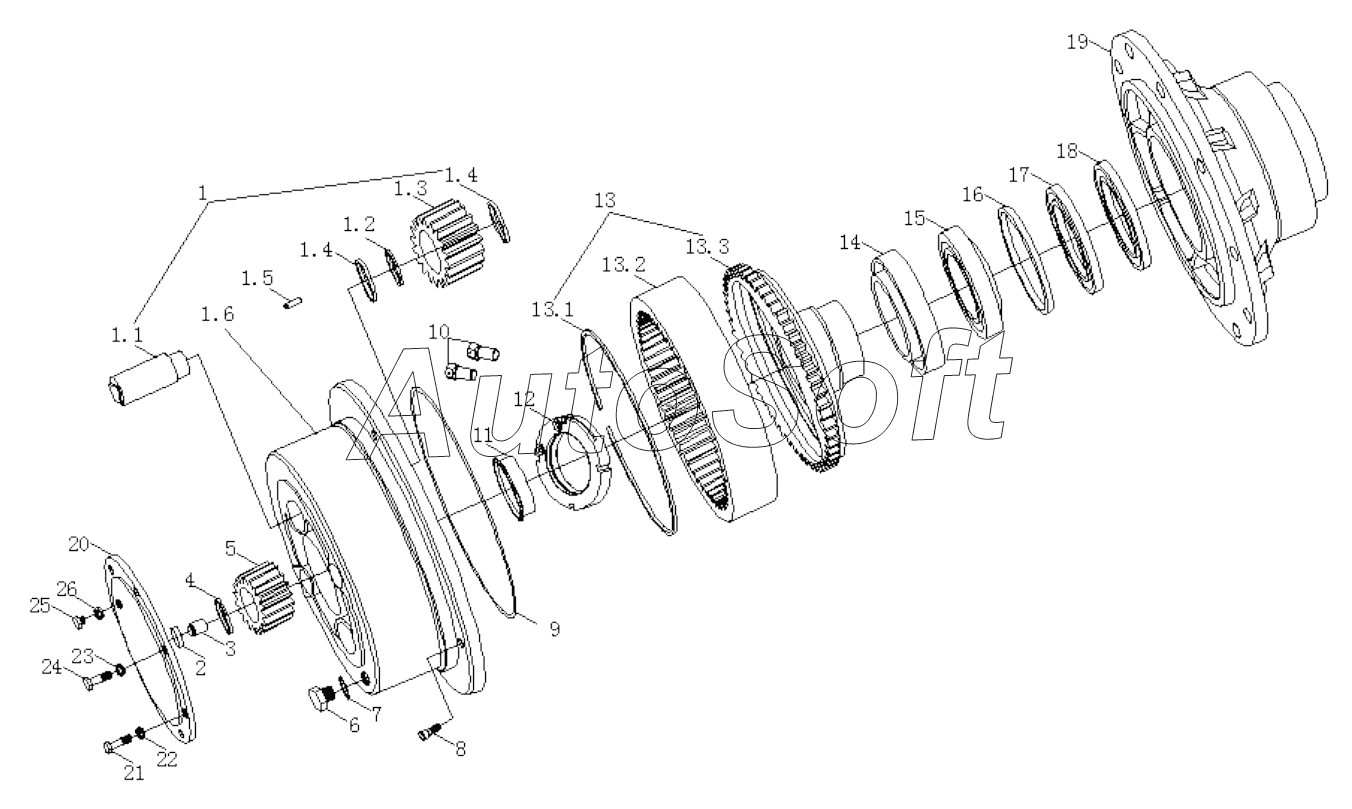

Каталог запасных частей к технике: Foton FL958G (2015). 83640300 WHEEL-END REDUCTION ASSEMBLY
1
1.1
1.2
1.2
1.3
1.4
1.4
1.5
1.6
10
11
12
13
13.1
13.2
13.3
14
15
16
17
18
19
2
20
21
21
22
23
24
25
25
26
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Planet carrier assembly | |
| 1.1 | 7***5 | Planet gear shaft | |
| 1.2 | 7***4 | Spacer bush | |
| 1.2 | 7***4 | Spacer bush | |
| 1.3 | 8***1 | Planet gear | |
| 1.4 | 7***7 | Thrust washer | |
| 1.5 | 7***0 | Needle | |
| 1.6 | 9***5 | Planet carrier | |
| 10 | 8***4 | Fastening bolt | |
| 11 | 7***1 | Spacer bush | |
| 12 | 8***1 | Nut | |
| 13 | 8***2 | Ring hub assembly | |
| 13.1 | 8***5 | Clamp ring | |
| 13.2 | 8***4 | Gear ring | |
| 13.3 | 8***3 | Support parts | |
| 14 | 5***7 | Bearing | |
| 15 | 5***6 | Bearing | |
| 16 | 8***1 | Retainer ring | |
| 17 | 8***2 | Oil blocking plate | |
| 18 | 5***5 | Seal ring | |
| 19 | D***1 | Hub | |
| 2 | 7***2 | Restricked block | |
| 20 | 9***1 | End cover | |
| 21 | 5***0 | Bolt | |
| 21 | 5***0 | Bolt | |
| 22 | 5***4 | Washer | |
| 23 | 5***3 | Washer | |
| 24 | 5***5 | Bolt | |
| 25 | 7***2 | Screw plug | |
| 25 | 7***2 | Screw plug | |
| 26 | 5***2 | Combination seal mat | |
| 3 | 7***0 | Adjusting support | |
| 4 | 5***9 | Retainer ring | |
| 5 | 8***2 | Sun gear | |
| 6 | 7***7 | Болт М24х1.5 | |
| 7 | 5***5 | Комплексная уплотнительная прокладка 24 | |
| 8 | 5***3 | Screw | |
| 9 | 8***0 | Seal ring |
