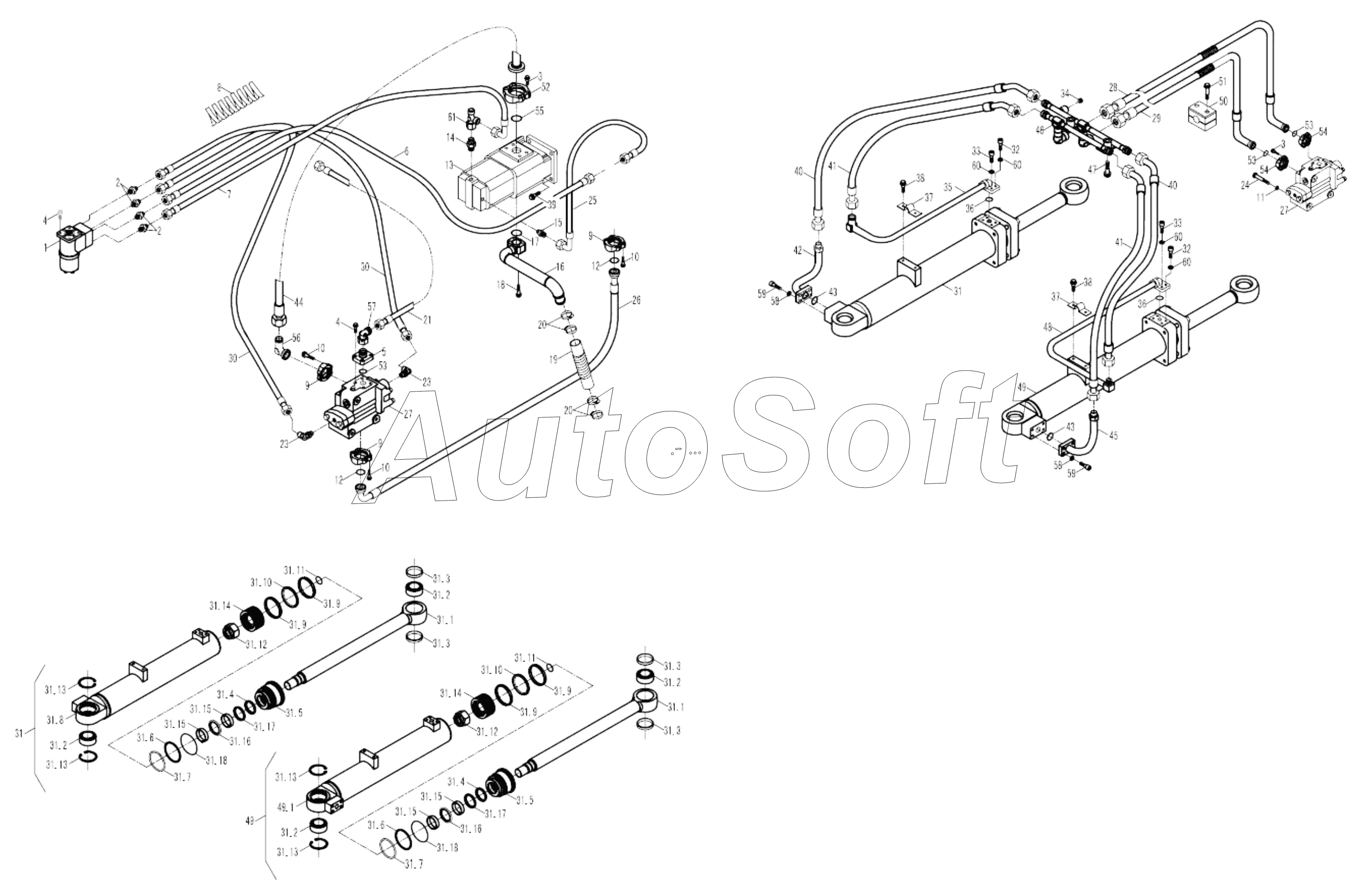

Каталог запасных частей к технике: Foton FL958G (2015). 9F865-54A000000A0 STEERING HYDRAULIC SYSTEM
1
11
12
12
13
14
15
16
17
18
19
2
2
20
20
21
23
23
24
25
26
27
27
28
29
3
3
30
30
31
31
31.1
31.1
31.13
31.13
31.13
31.13
31.14
31.14
31.15
31.15
31.15
31.15
31.18
31.18
31.2
31.2
31.2
31.2
31.3
31.3
31.3
31.3
31.5
31.5
31.8
32
32
33
33
34
35
36
36
37
37
38
38
39
4
4
40
40
41
41
42
43
43
44
45
46
47
48
49
49
49.1
5
50
51
52
53
53
53
54
54
55
56
57
57
58
58
58
59
59
6
60
60
60
60
61
7
8
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9F865-54A020000A0 | 9***0 | Gear pump | |
| 1 | 9***0 | Full hydraulic steering mechanism | |
| 11 | G***L | Washer | |
| 12 | I***0 | O-ring | |
| 13 | 9***0 | Gear pump | |
| 14 | Q***4 | Straight joint | |
| 15 | Q***4 | Straight joint | |
| 16 | 9***0 | Oil suction steel pipe of steering pump | |
| 17 | I***0 | O-ring | |
| 18 | G***L | Bolt | |
| 19 | 9***0 | Oil suction hose | |
| 2 | Q***0 | Straight joint | |
| 20 | Q***0 | B-type worm transmission hose clamp | |
| 21 | Q***0 | Taper hose assembly | |
| 23 | Q***4 | Right-angle adjusting joint | |
| 24 | 9***0 | Bolt | |
| 25 | 9***0 | Steering pump over fall hose | |
| 26 | Q***0 | Flange hose | |
| 27 | 9***0 | Flow enlarging valve | |
| 28 | 9***0 | Flow enlarging valve b hose | |
| 29 | 9***0 | Flow enlarging valve a hose | |
| 3 | G***L | Bolt | |
| 30 | Q***0 | Taper hose assembly | |
| 31 | 9***2 | Right steering cylinder | |
| 31.1 | 9***0 | Piston rod | |
| 31.13 | G***8 | Snap ring | |
| 31.14 | 9***0 | Piston | |
| 31.15 | 9***0 | Ring, wear | |
| 31.18 | F***0 | O-type rubber seal ring | |
| 31.2 | G***S | Knuckle bearing ge45es | |
| 31.3 | 9***0 | Retainer ring | |
| 31.5 | 9***0 | Guide sleeve | |
| 31.8 | 9***0 | Guide sleeve | |
| 32 | G***L | Inner hexagon head bolt | |
| 33 | G***L | Inner hexagon head bolt | |
| 34 | Q***6 | Plug | |
| 35 | 9***1 | Steel pipe of right steering cylinder | |
| 36 | I***0 | Small chamber | |
| 37 | 9***0 | O-ring | |
| 38 | G***L | Bolt | |
| 39 | G***L | Bolt | |
| 4 | G***L | Bolt | |
| 40 | Q***0 | Bolt | |
| 41 | Q***0 | 24 taper hose assembly | |
| 42 | 9***1 | 24 taper hose assembly | |
| 43 | I***0 | Steel pipe of right steering cylinder big chamber | |
| 44 | 9***0 | O-ring | |
| 45 | 9***1 | Left turn cylinder large cavity steel pipe | |
| 46 | 9***1 | Oil outlet block of pump | |
| 47 | G***L | Big chamber tube of steering cylinder | |
| 48 | 9***1 | Steering cylinder pipe | |
| 49 | 9***2 | Left steering cylinder | |
| 49.1 | 9***0 | Cylinder block | |
| 5 | 9***0 | Interflow joint | |
| 50 | 9***0 | Pipe clamp | |
| 51 | G***L | Bolt | |
| 52 | Q***0 | Flange | |
| 53 | I***0 | O-ring | |
| 54 | Q***0 | Flange | |
| 55 | I***0 | O-ring | |
| 56 | Q***0 | Right-angle flange joint | |
| 57 | Q***0 | Right angle combination joint | |
| 57 | Q***0 | Right angle combination joint | |
| 58 | G***L | Washer | |
| 58 | G***L | Washer | |
| 59 | G***L | Screw | |
| 6 | Q***0 | Taper hose assembly | |
| 60 | G***L | Washer | |
| 61 | Q***6 | Tee joint | |
| 7 | 9***0 | Oil inlet hose of steering mechanism | |
| 8 | 9***0 | Jacket | |
| 8 | 9***0 | Jacket | |
| 9 | 9***0 | Flange |
