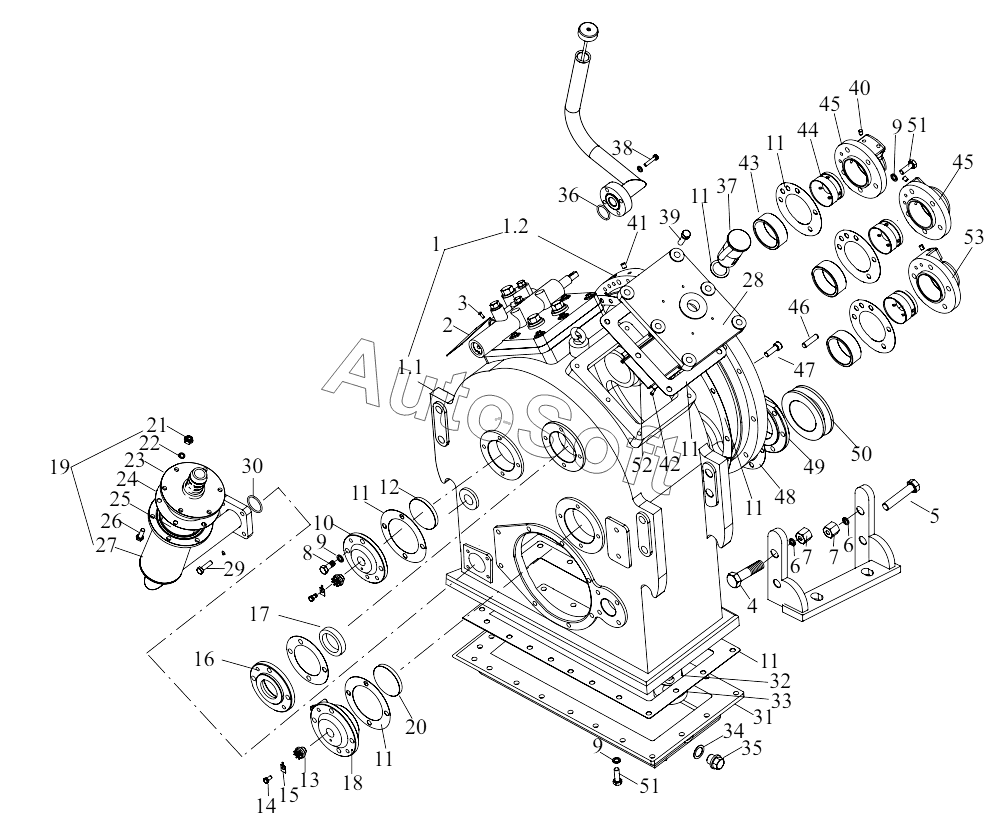

Каталог запасных частей к технике: Foton FL935E (2012). B00508+ZL20-030001-71 Gearbox Body Parts
1
1.1
1.2
2
3
4
5
6
6
7
7
8
9
9
9
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***B | Gearbox body and big end cover assembly | |
| 1.1 | B***A | Gearbox body | |
| 1.2 | B***B | Gearbox big end cover | |
| 10 | B***3 | End cap | |
| 11 | B***3 | Gasket | |
| 12 | B***5 | Adjusting ring | |
| 13 | B***6 | Adjusting screw | |
| 14 | G***L | Hex bolt | |
| 15 | B***4 | Thrust piece | |
| 16 | B***8 | Input shaft end cover | |
| 17 | G***F | Lip-shape seal ring | |
| 18 | B***8 | Intermediate shaft end cover | |
| 19 | B***1 | Oil filter assembly | |
| 2 | B***1 | Name plate | |
| 20 | B***9 | Adjusting gasket of intermediate shaft | |
| 21 | G***L | Type 1 hexagon nut | |
| 22 | G***P | Washer | |
| 23 | B***1 | Flange joint | |
| 24 | B***4 | Paper spacer | |
| 25 | B***J | Filter cartridge | |
| 26 | G***L | Hex bolt | |
| 27 | B***1 | Tube assembly | |
| 28 | B***B | Gearbox cover | |
| 29 | G***L | Hex bolt | |
| 3 | J***7 | Name plate rivet | |
| 30 | B***4 | O-ring | |
| 31 | B***1 | Oil sump assembly | |
| 32 | B***7 | Oil suction pipe | |
| 33 | B***3 | permanent magnet | |
| 34 | B***4 | Washer | |
| 35 | B***5 | Screw plug | |
| 36 | G***1 | O-ring | |
| 37 | B***A | Ventilator assembly | |
| 38 | G***L | Hex bolt | |
| 39 | G***L | Hex bolt | |
| 4 | G***L | Hex bolt | |
| 40 | B***7 | Plug | |
| 41 | B***5 | Plug | |
| 42 | G***L | Round head rivet | |
| 43 | B***2 | Bushing | |
| 44 | B***2 | Outer oil seal sleeve | |
| 45 | B***A | Oil inlet end cover | |
| 46 | G***l | Straight pin | |
| 47 | G***L | Screw | |
| 48 | B***2 | Adjusting gasket of output shaft | |
| 49 | B***6 | Front output shaft oil seal cover | |
| 5 | G***L | Hex bolt | |
| 50 | G***F | Lip-shape seal ring | |
| 51 | G***L | Hex bolt | |
| 52 | B***0 | Oil cover | |
| 53 | B***C | Oil inlet end cover | |
| 6 | G***P | Spring washer | |
| 7 | G***L | Type 1 hexagon nut | |
| 8 | G***L | Hex bolt | |
| 9 | G***P | Washer |
