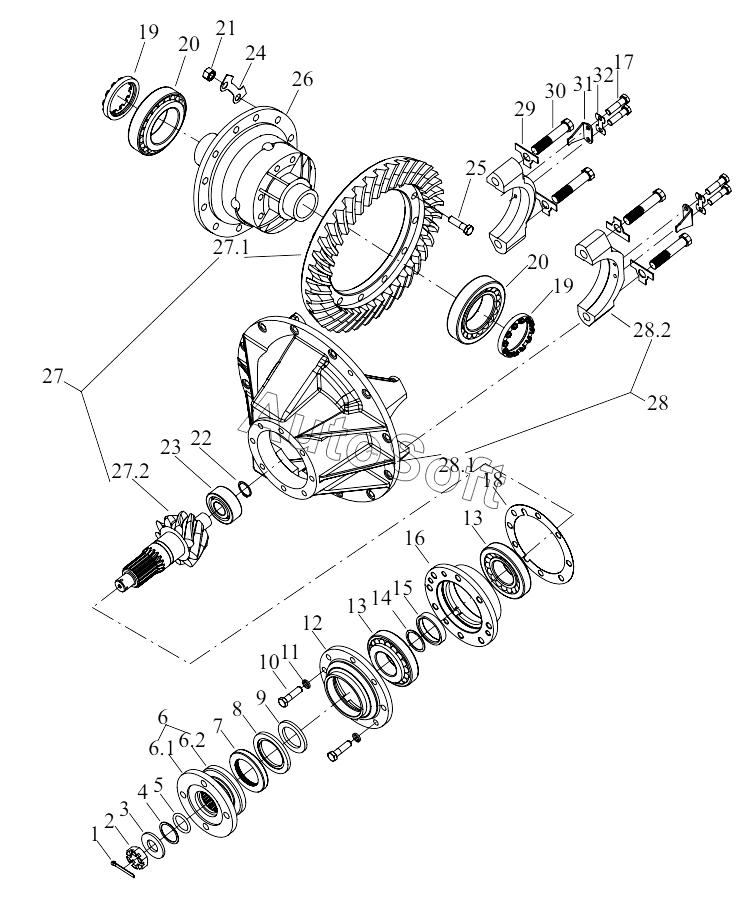

Каталог запасных частей к технике: Foton FL935E (2012). B00718+ZL30.2.1A Front Main Reducer Assembly
1
2
3
4
5
6
6.1
6.2
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
27.1
27.2
28
28.1
28.2
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***P | Cotter pin | |
| 10 | G***L | Hex bolt | |
| 11 | G***P | Spring washer | |
| 12 | B***1 | Oil seal seat | |
| 13 | G***1 | Tapered roller bearing | |
| 14 | B***7 | Adjusting gasket | |
| 15 | B***8 | Spacing sleeve | |
| 16 | B***8 | Bearing support | |
| 17 | G***L | Hex bolt | |
| 18 | B***9 | Adjusting gasket | |
| 19 | B***3 | Adjusting nut | |
| 2 | B***7 | Bolt | |
| 20 | G***6 | Tapered roller bearing | |
| 21 | G***L | Type 1 hexagon nut | |
| 22 | G***0 | Circlip for shaft | |
| 23 | G***E | Cylindrical roller bearing | |
| 24 | B***3 | Lock piece | |
| 25 | B***2 | Bolt | |
| 26 | B***4 | Differential gear assembly | |
| 27 | B***A | Main driving and driven gear pair | |
| 27.1 | B***A | Driven spiral bevel gear | |
| 27.2 | B***A | Running gear | |
| 28 | B***5 | Main reducer housing components | |
| 28.1 | B***9 | Main reducer housing | |
| 28.2 | B***6 | Differential gear bearing cap | |
| 29 | B***0 | Lock piece | |
| 3 | B***2 | Washer | |
| 30 | B***5 | Bolt | |
| 31 | B***7 | Lock piece | |
| 32 | B***8 | Lock piece | |
| 4 | B***4 | O-type barrier | |
| 5 | G***3 | O-ring | |
| 6 | B***1 | Input flange components | |
| 6.1 | B***1 | Input flange | |
| 6.2 | B***2 | Dust cover | |
| 7 | G***D | Lip-shape seal ring | |
| 8 | G***D | Lip-shape seal ring | |
| 9 | B***6 | Thrust washer |
