Каталог запасных частей к технике: Foton FL935E (2012). 9D550-55D000000A0 Working cylinder system
1
1
1.1
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.6
1.7
1.8
1.9
1.10
1.11
1.11
1.12
1.12
1.13
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.20
1.20
1.20
1.21
1.21
1.22
1.23
1.23
1.23
1.23
1.24
1.24
1.24
1.24
2
2
2
2.1
2.2
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.16
2.17
2.17
2.18
2.19
2.20
2.21
2.21
2.22
2.22
2.23
2.24
2.24
2.25
2.25
2.26
2.26
2.26
2.26
2.27
2.27
3
4
4
4
4
4
4
5
5
6
7
7
8
8
10
10
11
11
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
16
17
18
18
18
18
19
22
22
22
23
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
32
33
34
34.1
34.2
34.3
34.4
34.5
34.6
35
35
36
37
38
39
40
41
42
43
43

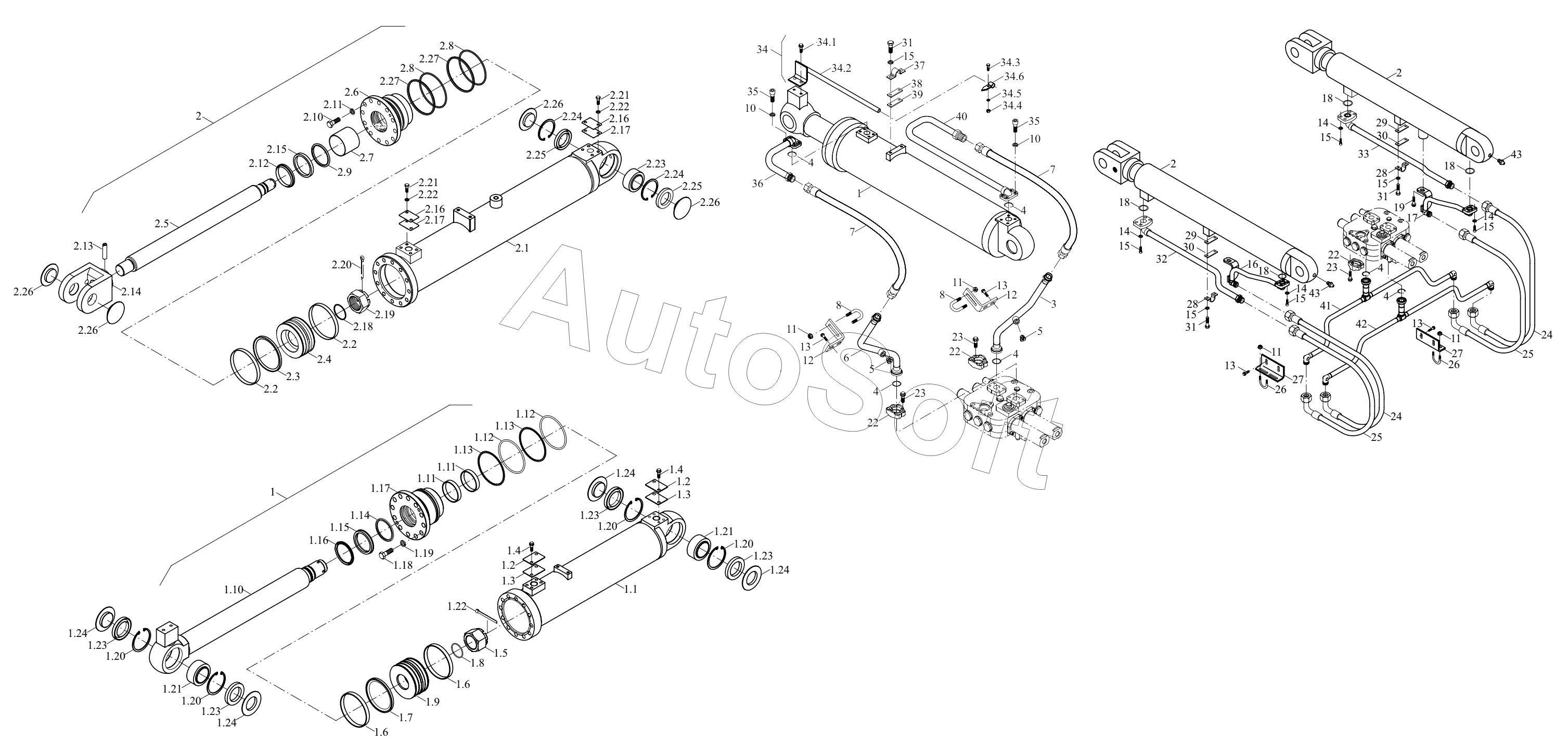

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Bucket cylinder | |
| 1.1 | 9***0 | Cylinder body | |
| 1.10 | 9***0 | Piston rod | |
| 1.11 | 9***0 | Supporting ring | |
| 1.12 | F***0 | О-ring | |
| 1.13 | 9***0 | Circlip | |
| 1.14 | 9***0 | Step ring | |
| 1.15 | 9***0 | Seal ring | |
| 1.16 | 9***0 | Dustproof ring | |
| 1.17 | 9***0 | Guide sleeve | |
| 1.18 | G***9 | Hex bolt | |
| 1.19 | G***L | Washer | |
| 1.2 | 9***0 | Protection cover | |
| 1.20 | G***0 | Circlip for hole | |
| 1.21 | G***S | Radial spherical plain bearing | |
| 1.22 | G***L | Cotter pin | |
| 1.23 | 9***0 | Oil seal FB | |
| 1.24 | 9***0 | Dustproof cover | |
| 1.3 | 9***0 | Protection rubber gasket | |
| 1.4 | G***L | Hex bolt with flange | |
| 1.5 | 9***0 | Slotted nut | |
| 1.6 | 9***0 | Supporting ring | |
| 1.7 | 9***0 | Supporting ring | |
| 1.8 | F***0 | О-ring | |
| 1.9 | 9***0 | Piston | |
| 10 | G***L | Washer | |
| 11 | G***L | Nut | |
| 12 | 9***0 | Plate bending | |
| 13 | G***L | Bolt | |
| 14 | G***L | Hexagon socket cap head screw | |
| 15 | G***L | Washer | |
| 16 | 9***0 | Left lifting arm cylinder small cavity pipe | |
| 17 | 9***0 | Right lifting arm cylinder small cavity pipe | |
| 18 | I***0 | Steel pipe of right steering cylinder big chamber | |
| 19 | G***L | Hex bolt with flange | |
| 2 | 9***0 | Boom cylinder | |
| 2.1 | 9***0 | Cylinder body | |
| 2.10 | G***L | Hex bolt | |
| 2.11 | G***P | Spring washer | |
| 2.12 | 9***0 | Dustproof ring | |
| 2.13 | G***5 | Slotted set screws chamfered end | |
| 2.14 | 9***0 | Double Earring | |
| 2.15 | 9***0 | Seal ring | |
| 2.16 | 9***0 | Protection cover | |
| 2.17 | 9***0 | Protection rubber gasket | |
| 2.18 | F***0 | O-ring | |
| 2.19 | 9***0 | Slotted nut | |
| 2.2 | 9***0 | Supporting ring | |
| 2.20 | G***Р | Cotter pin | |
| 2.21 | G***L | Hex bolt | |
| 2.22 | G***P | Spring washer | |
| 2.23 | G***S | Radial spherical plain bearing | |
| 2.24 | G***5 | Circlip for hole | |
| 2.25 | 9***0 | Skeleton oil seal | |
| 2.26 | 9***0 | Dustproof cover | |
| 2.27 | 9***0 | Circlip | |
| 2.3 | 9***0 | Supporting ring | |
| 2.4 | 9***0 | Piston | |
| 2.5 | 9***0 | Piston rod | |
| 2.6 | 9***0 | Guide sleeve | |
| 2.7 | 9***0 | Compound bearing | |
| 2.8 | F***0 | O-ring | |
| 2.9 | 9***0 | Step ring | |
| 22 | Q***0 | Flange | |
| 23 | G***L | Bolt | |
| 24 | Q***B | 24°taper hose assembly | |
| 25 | Q***B | 24°taper hose assembly | |
| 26 | 9***0 | U-bolt20 | |
| 27 | 9***0 | Oil pipe fixing plate | |
| 28 | Q***0 | Clip | |
| 29 | 9***0 | Adjusting gasket 1 | |
| 3 | 9***0 | Bucket rotation link big cavity steel pipe | |
| 30 | 9***0 | Adjusting gasket 2 | |
| 31 | G***L | Hex bolt | |
| 32 | 9***0 | Left lifting arm cylinder small cavity pipe | |
| 33 | 9***0 | Right lifting arm cylinder small cavity pipe | |
| 34 | 9***0 | Bucket leveling device | |
| 34.1 | G***L | Bolt | |
| 34.2 | 9***0 | Indicator rod | |
| 34.3 | G***L | Hex bolt | |
| 34.4 | G***L | Type 1 hexagon nut | |
| 34.5 | G***P | Washer | |
| 34.6 | 9***0 | Indicator rod | |
| 35 | G***L | Screw | |
| 36 | 9***0 | Bucket rotation cylinder small cavity steel pipe | |
| 37 | 9***0 | Clip2 | |
| 38 | 9***0 | Adjusting gasket 3 | |
| 39 | 9***0 | Adjusting gasket 4 | |
| 4 | I***0 | O-ring | |
| 40 | 9***0 | Bucket rotation cylinder big cavity steel pipe | |
| 41 | 9***0 | Lifting arm link big cavity steel pipe | |
| 42 | 9***0 | Lifting arm link small cavity steel pipe | |
| 43 | J***1 | Straight pressure filling oil cup | |
| 5 | Q***6 | Plug | |
| 6 | 9***0 | Bucket rotation link small cavity steel pipe | |
| 7 | Q***0 | 24°taper hose assembly | |
| 8 | F***5 | U-bolt |
