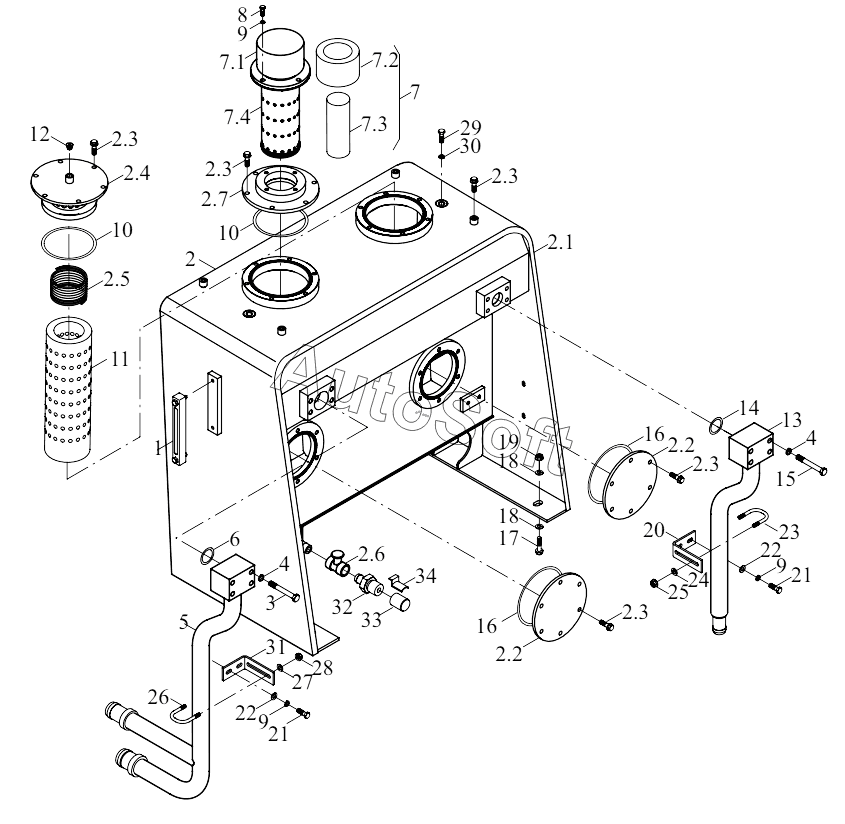

Каталог запасных частей к технике: Foton FL935E (2012). 9D550-58D000000A0 Hydraulic oil tank
1
2
2.1
2.2
2.2
2.3
2.3
2.3
2.3
2.3
2.4
2.5
2.6
2.7
3
4
4
5
6
7
7.1
7.2
7.3
7.4
8
9
9
9
10
10
11
12
13
14
15
16
16
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Oil level gauge | |
| 10 | I***0 | O-ring | |
| 11 | 9***0 | Oil return filter cartridge | |
| 12 | Q***6 | Plug | |
| 13 | 9***0 | Oil return steel pipe assembly | |
| 14 | I***0 | O-ring | |
| 15 | G***L | Hex bolt | |
| 16 | I***0 | O-ring | |
| 17 | G***L | Hex bolt with flange | |
| 18 | 9***0 | Washer | |
| 19 | G***L | Hexagon nut with flange | |
| 2 | 9***0 | Hydraulic oil tank | |
| 2.1 | 9***0 | Tank body | |
| 2.2 | 9***0 | Flange cover | |
| 2.3 | G***L | Bolt | |
| 2.4 | 9***0 | Filter element bracket | |
| 2.5 | 9***0 | Spring | |
| 2.6 | 9***0 | Oil drainage ball valve | |
| 2.7 | 9***0 | Oil filling port flange | |
| 20 | 9***0 | Bending plate | |
| 21 | G***L | Hex bolt | |
| 22 | G***L | Washer | |
| 23 | 9***0 | U-bolt | |
| 24 | G***L | Nut | |
| 25 | G***L | Washer | |
| 26 | 9***0 | U-bolt | |
| 27 | G***L | Washer | |
| 28 | G***L | Nut | |
| 29 | G***L | Hex bolt | |
| 3 | G***L | Hex bolt | |
| 30 | G***L | Washer | |
| 31 | 9***0 | Bending plate | |
| 32 | 9***O | Oil drainage joint | |
| 33 | 9***0 | Rubbercap | |
| 34 | 9***0 | Label | |
| 4 | G***L | Washer | |
| 5 | 9***0 | Oil suction pipe assembly | |
| 6 | I***0 | O-ring | |
| 7 | 9***1 | Oil filling filter breather | |
| 7.1 | 9***1 | End cap | |
| 7.2 | 9***1 | Breather filter element | |
| 7.3 | 9***1 | Built-in filter cloth | |
| 7.4 | 9***1 | Oil filling filter cloth | |
| 8 | G***L | Hex bolt | |
| 9 | G***L | Washer |
