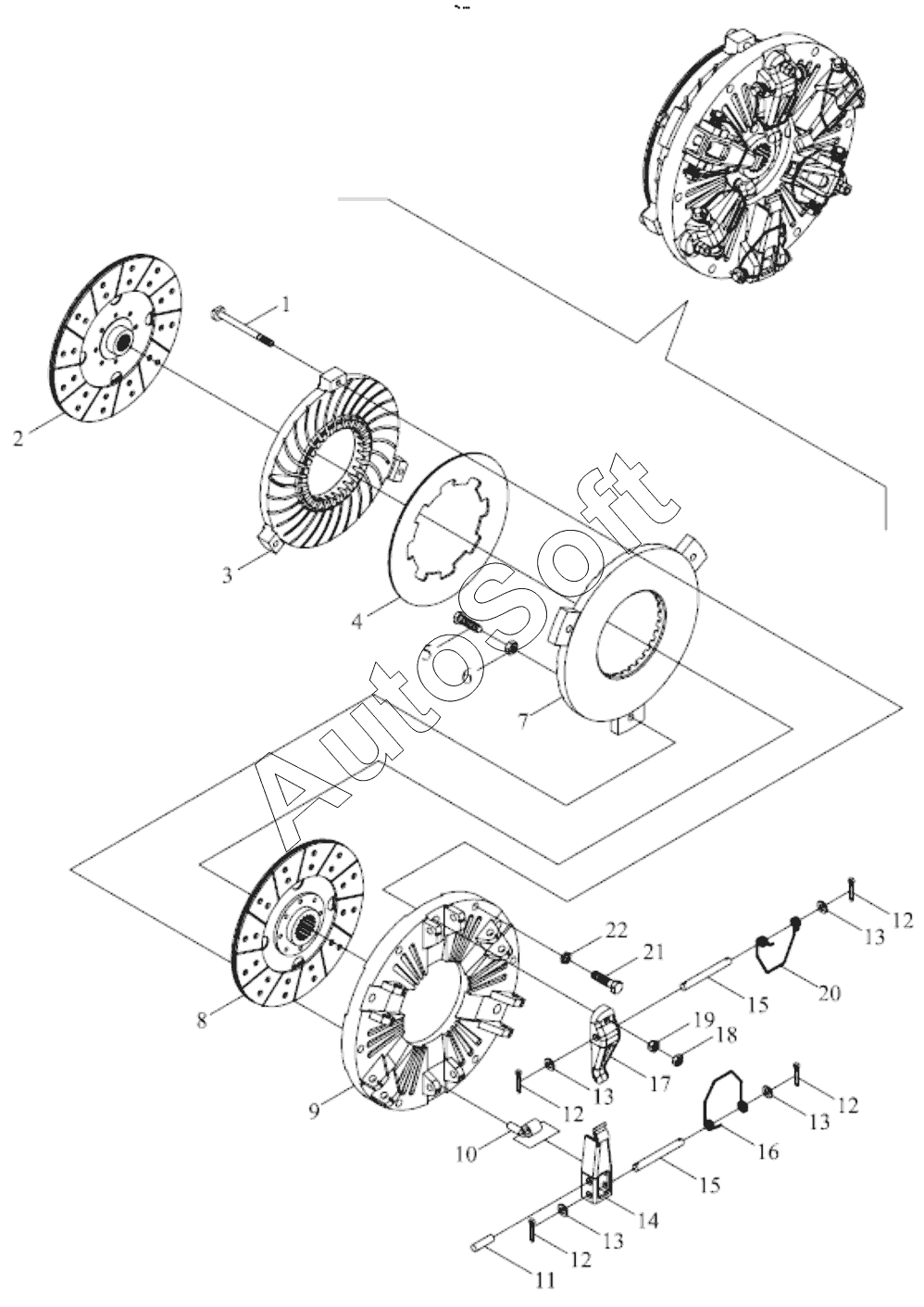

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB550.211 CLUTCH ASSEMBLY
19
9
8
7
6
5
4
3
22
21
20
2
19
18
17
16
15
15
14
13
13
13
13
12
12
12
12
11
10
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB550.211 | T***1 | 21.1-clutch assembly | |
| 1 | F***4 | Drawbar,auxiliary clutch | |
| 2 | F***5 | Wearing plate assembly,auxiliary clutch | |
| 3 | F***2 | Pressure plate,auxiliary clutch | |
| 4 | T***1 | Disc spring | |
| 5 | F***4 | Adjusting screw,main clutch | |
| 6 | G***L | Nut | |
| 7 | F***3 | Pressure plate,main clutch | |
| 8 | F***4 | Wearing plate assembly,main clutch | |
| 9 | F***2 | Clutch cover | |
| 10 | F***0 | Spacer sleeve | |
| 11 | F***9 | Clevis pin with head | |
| 12 | G***P | Pin | |
| 13 | G***P | Washer | |
| 14 | F***7 | Release lever of main clutch | |
| 15 | F***1 | Throgh pin | |
| 16 | F***8 | Spring of main release lever | |
| 17 | F***6 | Release lever of auxiliary clutch | |
| 18 | G***L | Nut | |
| 19 | F***5 | Ball nut | |
| 19 | F***5 | Ball nut | |
| 20 | F***0 | Spring of auxiliary release lever | |
| 21 | G***L | Bolt | |
| 22 | G***0 | Normal type single coil spring lock washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
