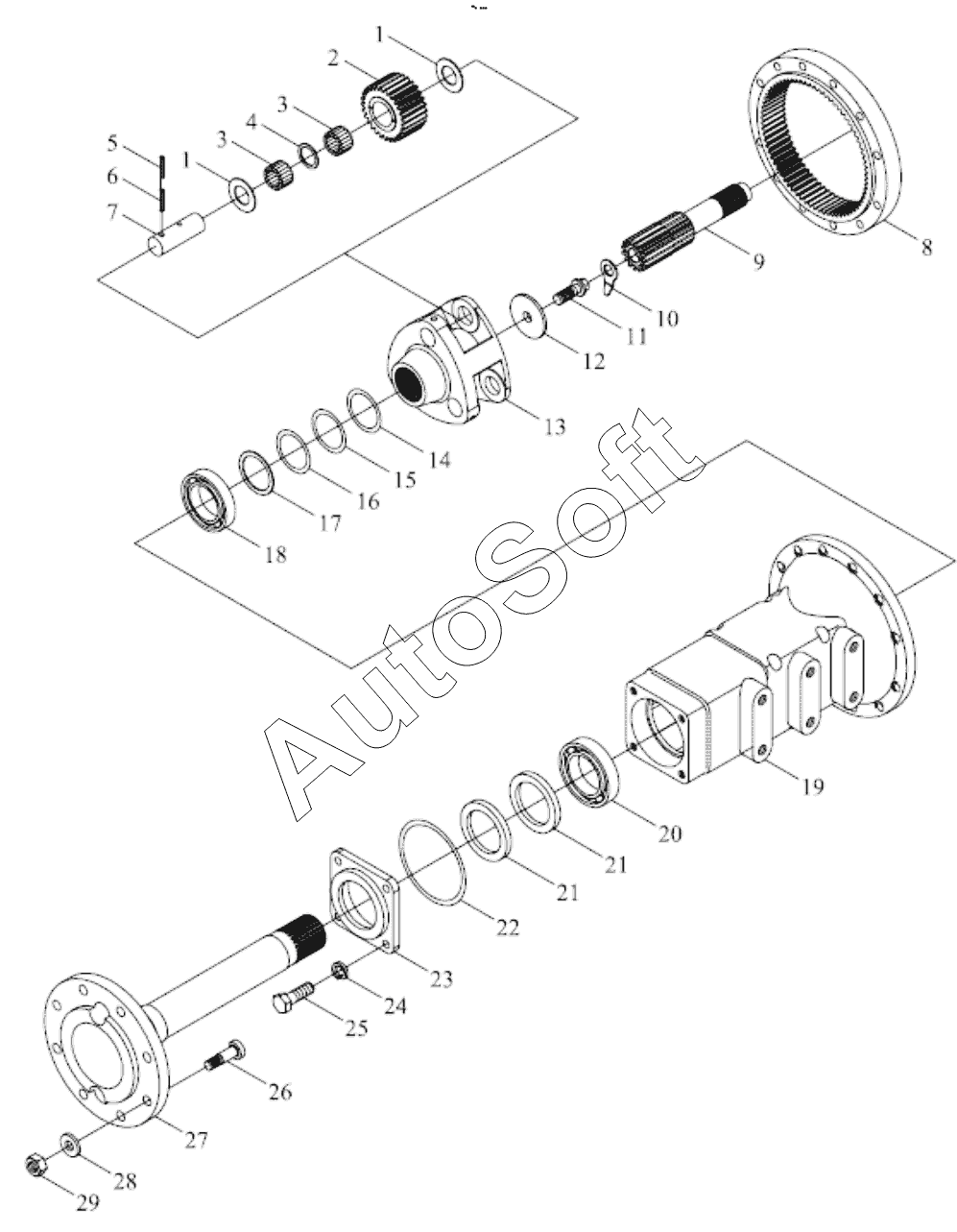

Каталог запасных частей к технике: Foton TB454-Q161Y20K. FT300.39.001 FINAL TRANSMISSION ASSEMBLY-1
1
1
10
11
12
13
14
15
16
16
17
18
19
2
20
21
21
22
23
24
25
26
27
28
29
3
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***9 | Outer spacer sleeve | |
| 2 | F***3 | Planetary wheel | |
| 3 | G***2 | Needle | |
| 4 | F***5 | Inner spacer sleeve | |
| 5 | G***4 | Pin | |
| 6 | G***4 | Pin | |
| 7 | F***6 | Shaft of planetary wheel | |
| 8 | F***7 | Ring gear | |
| 9 | F***1 | Half shaft, left | |
| 10 | F***0 | Lock plate of driving shaft | |
| 11 | F***2 | Lock bolt of driving shaft | |
| 12 | F***1 | Rest | |
| 13 | F***4 | Planetary frame | |
| 14 | F***3 | Adjusting shim | |
| 15 | F***2 | Adjusting shim | |
| 16 | F***1 | Adjusting shim | |
| 16 | F***1 | Adjusting shim | |
| 17 | F***3 | Spacer sleeve | |
| 18 | G***1 | Bearing | |
| 19 | F***5 | Case of driving shaft, left | |
| 20 | G***2 | Ball bearing | |
| 21 | G***D | O ring | |
| 22 | G***G | O-seal ring | |
| 23 | F***6 | Seat for oil sealing | |
| 24 | G***P | Washer | |
| 25 | G***L | Bolt | |
| 26 | F***6 | Rear hub bolt | |
| 27 | F***8 | Driving shaft | |
| 28 | F***7 | Washer | |
| 29 | G***L | Hexagon nut, type-2 |
