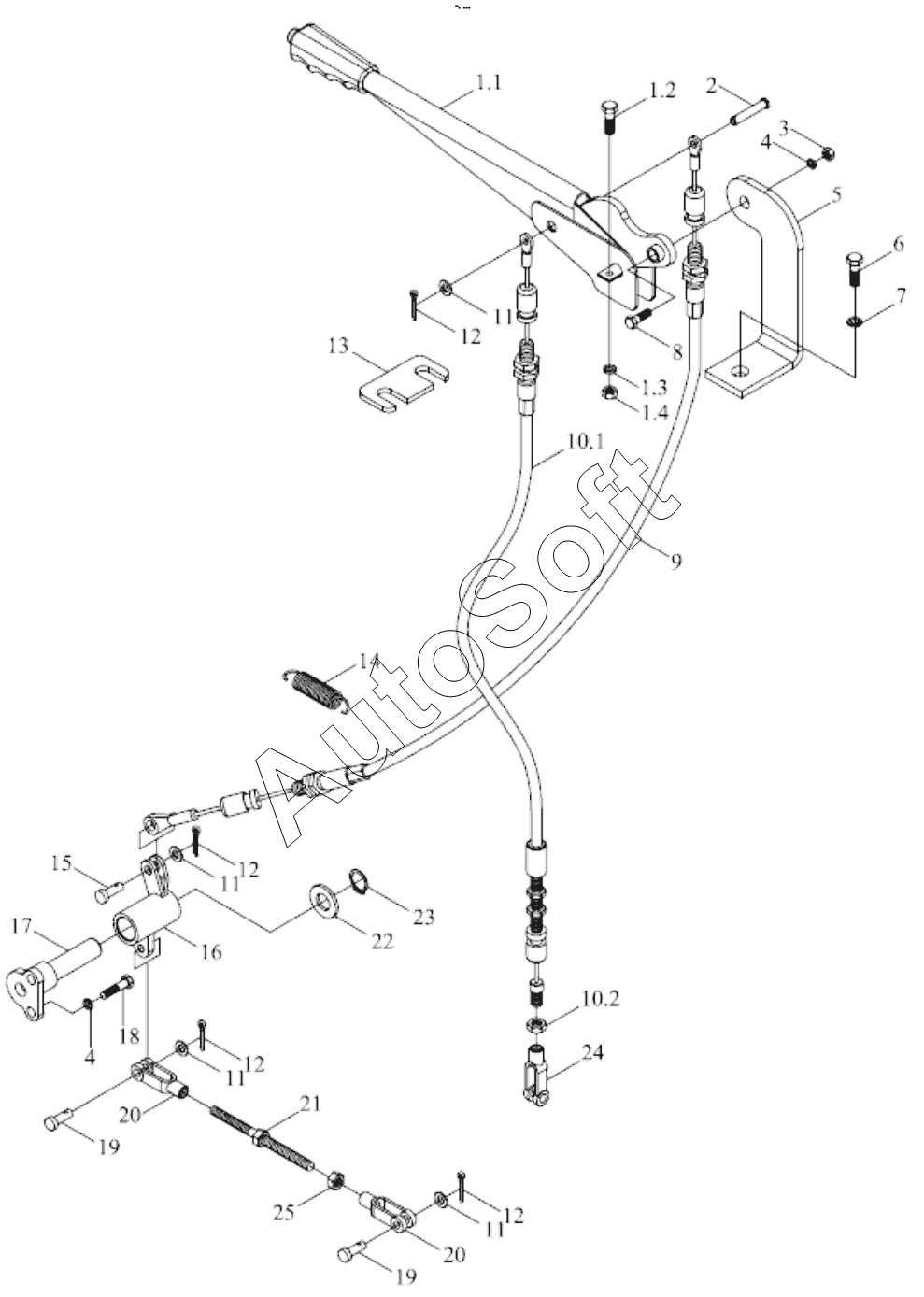

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB504.433 BRAKE CONTROL MECHANISM ASSEMBLY-2
1.1
1.2
1.3
1.4
10.1
10.2
11
11
11
11
12
12
12
12
13
14
14
15
16
17
18
19
19
2
20
20
21
22
22
23
24
25
3
4
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***3 | Handbrake handle assembly | |
| 1.1 | T***1 | Handbrake handle | |
| 1.2 | G***L | Hexagon head bolts | |
| 1.3 | G***P | Washer | |
| 1.4 | G***L | Type 1 hexagon nut | |
| 10 | T***7 | Left brake cable assembly assembly | |
| 10 | T***7 | Left brake cable assembly assembly | |
| 10.1 | T***1 | Left brake cable assembly | |
| 10.2 | G***L | Hexagon thin nuts | |
| 11 | G***P | Washer | |
| 12 | G***P | Pin | |
| 13 | T***2 | Brake cable fixing plate | |
| 14 | T***2 | Brake crank return spring | |
| 14 | T***9 | Brake crank return spring | |
| 15 | G***P | Pin shaft | |
| 16 | T***5 | Right brake transition shaft sleeve | |
| 17 | T***4 | Right brake transition shaft welding | |
| 18 | G***L | Bolt | |
| 19 | G***P | Pin | |
| 2 | G***P | Pin shaft | |
| 20 | T***1 | Connection fork | |
| 21 | T***6 | Welding of the right brake middle rod | |
| 22 | G***P | Plain washer | |
| 22 | G***P | Plain washer | |
| 23 | G***0 | Blcoking ring | |
| 24 | F***9 | Left revolving pull rod fork | |
| 25 | G***L | Nut | |
| 3 | G***L | Type 1 hexagon nut | |
| 4 | G***P | Washer | |
| 5 | T***1 | Ratchet wheel bracket weldment | |
| 6 | G***L | Bolt | |
| 7 | G***P | Washer | |
| 8 | G***L | Bolt | |
| 9 | T***8 | Pull wire installation assembly of right brake |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
