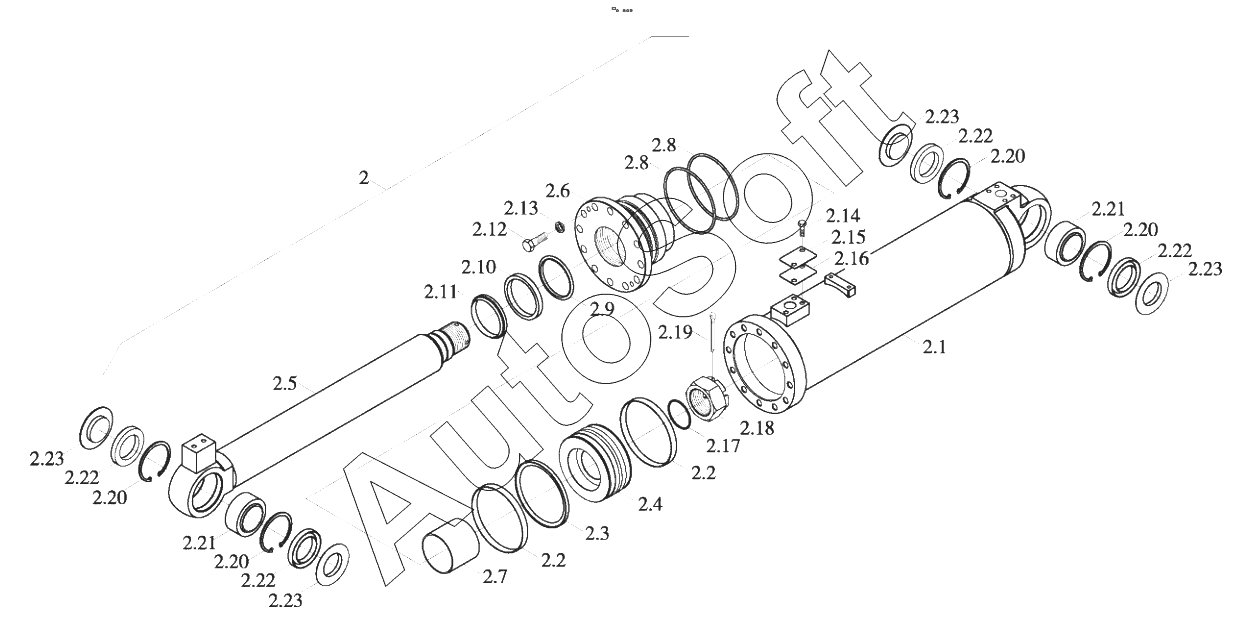

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105) (2011). 9D651-55A000000B0 Working cylinder system
2
2.1
2.2
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
2.20
2.20
2.20
2.21
2.21
2.22
2.22
2.22
2.22
2.23
2.23
2.23
2.23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Cylinder protection device | |
| 1.1 | G***L | Hex flange bolt | |
| 1.10 | G***P | Washer | |
| 1.11 | 9***0 | Socket plate | |
| 1.12 | 9***0 | Guide sleeve | |
| 1.4 | G***L | Hex flange bolt | |
| 1.6 | 9***0 | Bracket | |
| 1.7 | 9***0 | Protection device | |
| 1.8 | G***L | Hex bolt | |
| 1.9 | G***P | Washer | |
| 11 | G***L | Hex bolt | |
| 12 | G***P | Washer | |
| 14 | Q***6 | Plug | |
| 15 | G***L | Hexagon socket cap head screW | |
| 16 | Q***0 | 24° taper hose assembly | |
| 17 | Q***0 | 24° taper hose assembly | |
| 18 | 9***0 | Left lifting arm cylinder small cavity pipe | |
| 19 | 9***0 | Right lifting arm cylinder small cavity pipe | |
| 2 | 9***1 | Bucket cylinder | |
| 2.1 | 9***0 | Cylinder body | |
| 2.10 | 9***0 | Seal ring | |
| 2.11 | 9***0 | Dustproof ring | |
| 2.12 | G***L | Hex bolt | |
| 2.13 | G***P | Spring washer | |
| 2.14 | G***L | Нех bolt | |
| 2.15 | 9***0 | Protection cover | |
| 2.16 | 9***0 | Protection rubber gasket | |
| 2.17 | F***0 | O-ring | |
| 2.18 | 9***0 | Slotted nut | |
| 2.19 | G***P | Split pin | |
| 2.2 | 9***0 | Support ring | |
| 2.20 | G***0 | Circlip for hole | |
| 2.21 | G***S | Radial spherical plain bearing | |
| 2.22 | 9***0 | Oil seal FB | |
| 2.23 | 9***0 | Dustproof cover | |
| 2.3 | 9***0 | Glyd ring | |
| 2.4 | 9***0 | Piston | |
| 2.5 | 9***0 | Piston rod | |
| 2.6 | 9***0 | Guide sleeve | |
| 2.7 | 9***0 | Compound bearing | |
| 2.8 | F***0 | O-ring | |
| 2.9 | 9***0 | Step seal | |
| 20 | I***0 | O-ring | |
| 21 | Q***1 | Flange | |
| 22 | 9***0 | Lifting arm linking big cavity oil pipe | |
| 23 | G***0 | O-ring | |
| 24 | 9***0 | Lifting arm linking small cavity oil pipe | |
| 25 | Q***0 | Clip | |
| 26 | 9***0 | Adjusting gasket 1 | |
| 27 | 9***0 | Left lifting arm cylinder small cavity pipe | |
| 28 | 9***0 | Right lifting arm cylinder small cavity pipe | |
| 29 | 9***0 | Boom cylinder | |
| 29+2 | 9***0 | Supporting ring | |
| 29.1 | 9***0 | Cylinder body | |
| 29.10 | G***L | Hex bolt | |
| 29.11 | G***P | Spring washer | |
| 29.12 | 9***0 | Dustproof ring | |
| 29.13 | 2***5 | Fastening screw | |
| 29.14 | 9***0 | Double Earring | |
| 29.15 | 9***0 | Seal ring | |
| 29.16 | 9***0 | Protection cover | |
| 29.17 | 9***0 | Protection rubber gasket | |
| 29.18 | F***0 | О-ring | |
| 29.19 | 9***0 | Slotted nut | |
| 29.20 | G***P | Split pin | |
| 29.21 | G***L | Hex bolt | |
| 29.22 | G***6 | Standard spring washer | |
| 29.23 | G***S | Radial spherical plain bearing | |
| 29.24 | 4***5 | Circlip for hole | |
| 29.25 | 9***0 | Skeleton oil seal | |
| 29.26 | 9***0 | Dustproof cover | |
| 29.3 | 9***0 | Supporting ring | |
| 29.4 | 9***0 | Piston | |
| 29.5 | 9***0 | Piston rod | |
| 29.6 | 9***0 | Guide sleeve | |
| 29.7 | 9***0 | Compound bearing | |
| 29.8 | F***0 | 0-ring | |
| 29.9 | 9***0 | Step ring | |
| 3 | G***L | Hexagon socket cap head screw | |
| 30 | 4***L | Hex bolt | |
| 31 | 4***L | Type 1 hex nut | |
| 32 | 4***P | Big washer | |
| 33 | 9***0 | U-bolt20 | |
| 34 | 9***0 | Oil pipe fixing plate | |
| 35 | J***1 | Straight press filling oil cup | |
| 36 | 9***0 | Clip2 | |
| 37 | 9***0 | Bucket cylinder big cavity steel pipe | |
| 38 | Q***0 | 24° taper hose assembly | |
| 39 | 9***0 | Left bucket tube | |
| 4 | G***P | Washer | |
| 40 | 9***0 | Right bucket tube | |
| 41 | 9***0 | Adjusting gasket 2 | |
| 42 | 9***0 | Adjusting gasket 3 | |
| 43 | 9***0 | Adjusting gasket 4 | |
| 44 | G***L | Hex bolt | |
| 45 | 4***P | Flat washer | |
| 46 | 4***P | Standard spring washer | |
| 5 | 9***0 | Bucket rotation cylinder small cavity steel pipe | |
| 6 | I***0 | O-ring |
