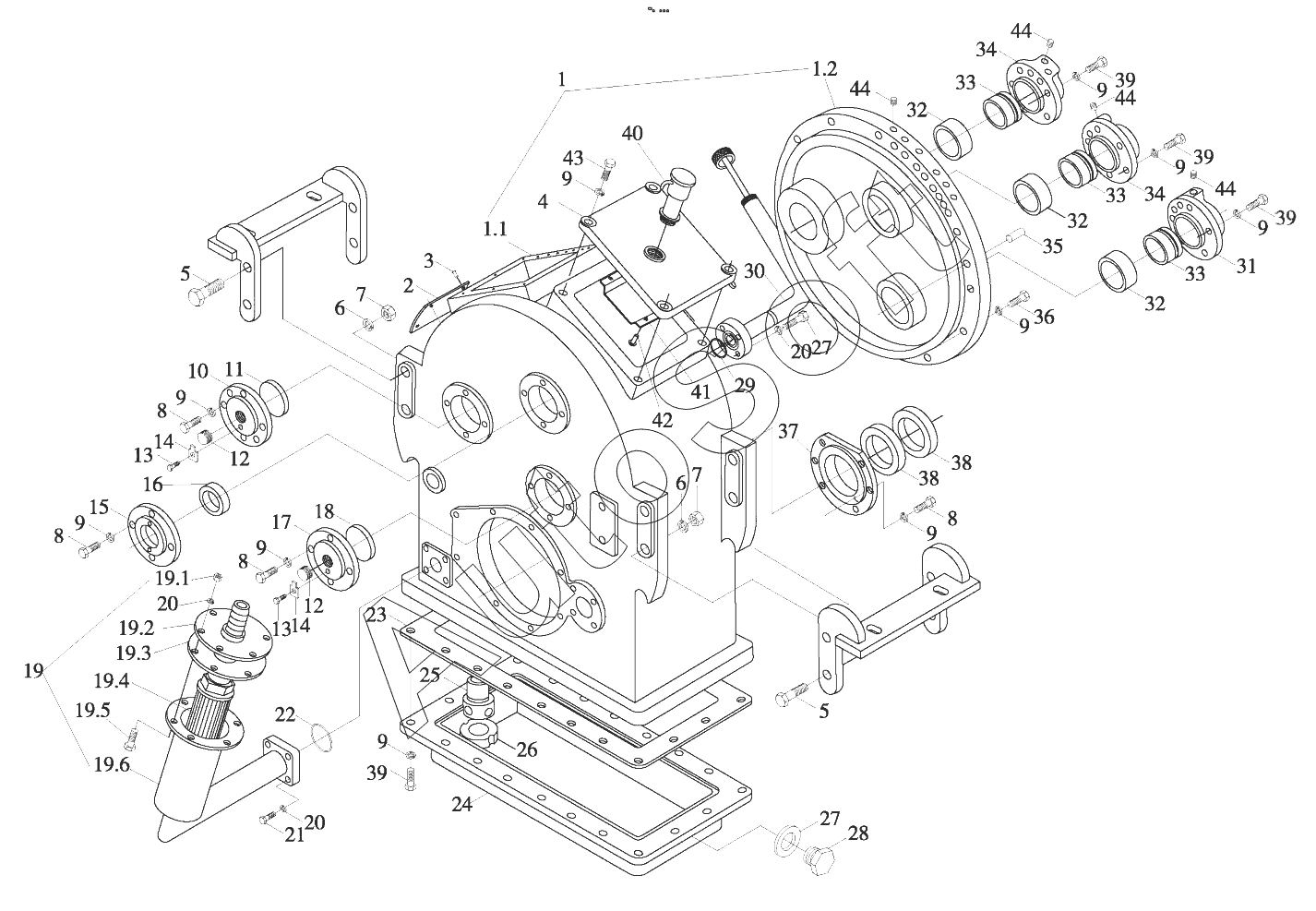

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105) (2011). B00745+ZL30.01-00 Gearbox body components
1
1.1
1.2
2
3
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
13
14
14
15
16
17
18
19
19.1
19.2
19.3
19.4
19.5
19.6
20
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
32
33
33
33
34
34
35
36
37
38
38
39
39
39
39
40
41
42
43
44
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***2 | Gearbox body and big end cover assembly | |
| 1.1 | B***1 | Tank body | |
| 1.2 | B***2 | Big end cover | |
| 10 | B***3 | Reverse gear shaft end cover | |
| 11 | B***5 | Reverse gear shaft adjusting gasket | |
| 12 | B***6 | Adjusting screw | |
| 13 | G***L | Hex bolt | |
| 14 | B***7 | Thrust piece | |
| 15 | B***8 | Input shaft end cover | |
| 16 | B***2 | Oil seal | |
| 17 | B***9 | Intermediate shaft end cover | |
| 18 | B***4 | Adjusting gasket | |
| 19 | B***0 | Oil filter assembly | |
| 19.1 | 3***L | Type 1 hex nut | |
| 19.2 | B***9 | Oil outlet flange assembly | |
| 19.3 | B***8 | Gasket | |
| 19.4 | B***6 | Filter cartridge | |
| 19.5 | G***L | Hex bolt | |
| 19.6 | B***1 | Oil filter weldment | |
| 2 | B***I | Name plate | |
| 20 | G***P | Washer | |
| 21 | G***L | Hex bolt | |
| 22 | G***G | O-ring | |
| 23 | B***2 | Oil sump paper gasket | |
| 24 | B***6 | Oil sump assembly | |
| 25 | B***7 | Oil suction pipe | |
| 26 | B***8 | Permanent magnet | |
| 27 | G***G | O-ring | |
| 28 | B***4 | 0il drainage screw plug | |
| 29 | G***G | O-ring | |
| 3 | G***6 | Name plate rivet | |
| 30 | B***0 | Gearbox oil filling pipe assembly | |
| 31 | B***2 | Intermediate oil inlet end cover | |
| 32 | B***5 | Shaft Bush | |
| 33 | B***7 | 0uter seal shaft bush | |
| 34 | B***0 | Input reverse gear shaft oil inlet end cover | |
| 35 | B***9 | Location pin B12X45 | |
| 36 | G***0 | Socket hexagonal cap head screw | |
| 37 | B***1 | Front end cover of output shaft | |
| 38 | B***2 | Oil seal | |
| 39 | G***L | Hex bolt | |
| 4 | B***1 | Box cover | |
| 40 | B***0 | Breather assembly | |
| 41 | B***2 | Oil baffle | |
| 42 | G***0 | Tack rivet | |
| 43 | G***L | Hex bolt | |
| 44 | B***8 | Screw plug Z1/8 | |
| 5 | G***L | Hex bolt | |
| 6 | G***P | Spring washer | |
| 7 | 3***L | Typ1 hex nut | |
| 8 | G***L | Hex bolt | |
| 9 | 3***P | Standard spring washer |
