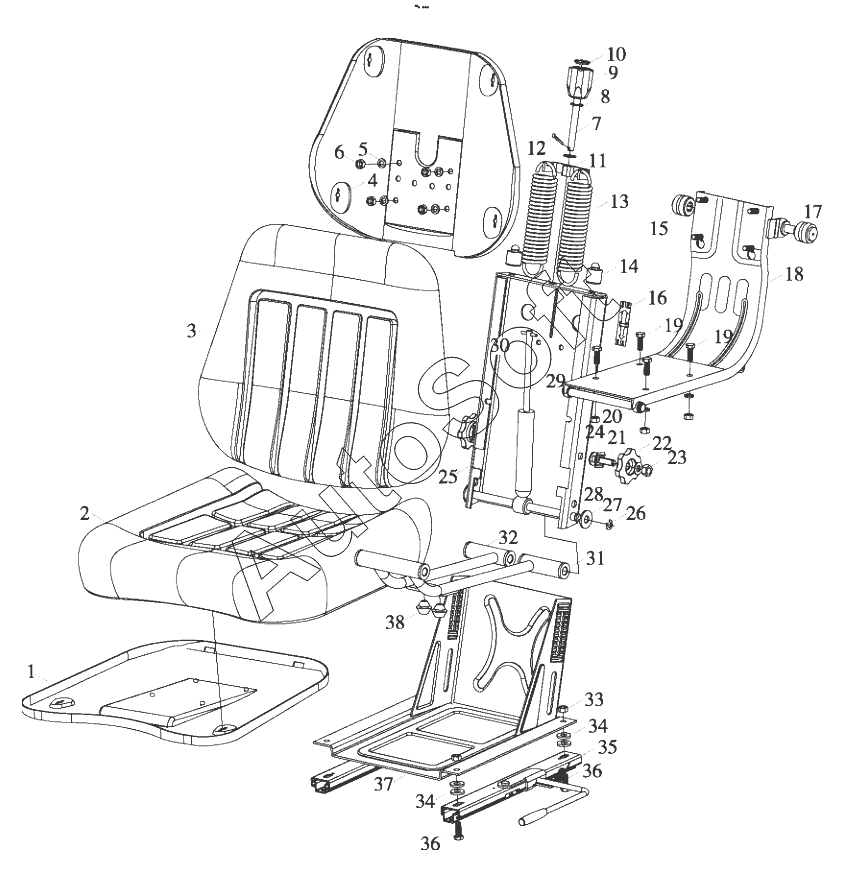

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105) (2011). B00516+9D650-44B010000A0 Zhejiang Tiancheng seat assembly
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
34
35
36
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***6 | Cushion bottom plate | |
| 2 | B***0 | Cushion assembly | |
| 3 | B***0 | Backrest assembly | |
| 4 | B***1 | Backrest bottom plate | |
| 5 | G***L | Washer | |
| 6 | G***L | I-type hexagon nut | |
| 7 | B***0 | Load adjusting screw | |
| 8 | H***L | Flat washer | |
| 9 | B***3 | Plastic lever I | |
| 10 | B***3 | Plastic cap | |
| 11 | B***A | Tension bracket components | |
| 12 | G***L | Cotter pin | |
| 13 | B***A | Tension spring | |
| 14 | B***5 | Buffer pad | |
| 15 | B***5 | Rolling wheel | |
| 16 | B***9 | Gravity scale indication | |
| 17 | B***1 | Washer | |
| 18 | B***A | Support plate assembly | |
| 19 | G***L | Hex bolt | |
| 20 | B***9 | Revolving arm shaft B | |
| 21 | B***3 | Screw | |
| 22 | B***4 | Handwheel | |
| 23 | G***8 | Type 1 hex lock nut with non-metal inserts | |
| 24 | B***2 | Press plate | |
| 25 | B***1 | Bracket | |
| 26 | G***9 | Split circlip | |
| 27 | G***L | Flat washer | |
| 28 | B***5 | Revolving arm shaft B | |
| 29 | B***3 | Dampling lever | |
| 30 | G***0 | Elastic column pin | |
| 31 | B***6 | Wear-resistant bush | |
| 32 | B***A | Revolving arm components | |
| 33 | G***8 | Type 1 hex lock nut with non-metal inserts | |
| 34 | B***2 | Big gasket | |
| 35 | B***0 | Slide assembly | |
| 36 | G***L | Hex bolt | |
| 37 | B***0 | Seat assembly | |
| 38 | B***6 | Thrust gasket |
