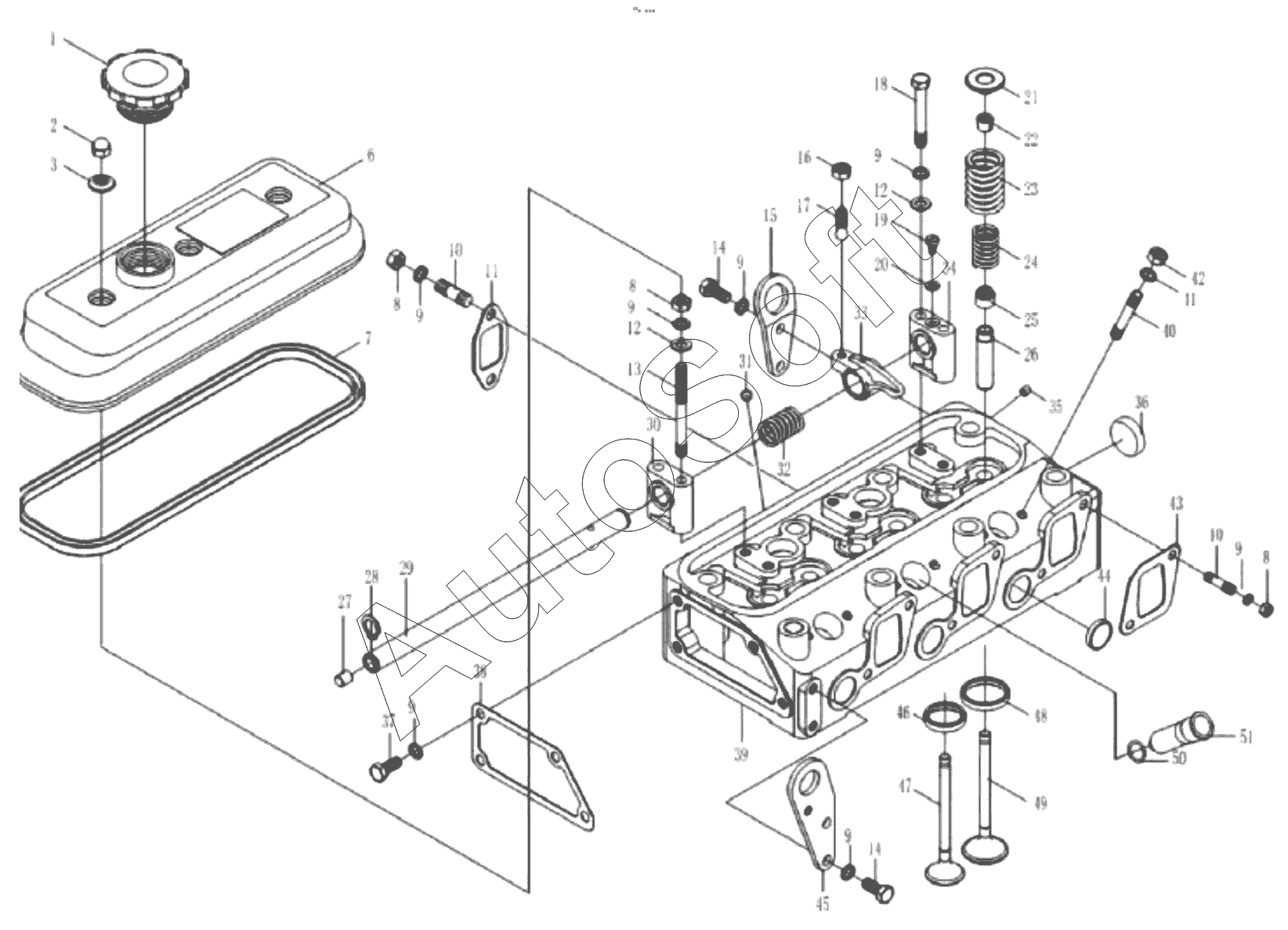

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). KM385BT-1F-7 CYLINDER HEAD ASSY
1
11
13
14
15
16
17
18
19
21
22
23
24
25
26
27
29
3
30
31
32
33
34
35
36
37
38
39
40
41
43
44
44
45
46
46
47
48
49
50
50
51
6
7
8
8
8
9
9
9
9
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***5 | COVER | |
| 3 | L***5 | ANTILEAK WASHER | |
| 6 | L***1 | CYLINDER HEAD COVER | |
| 7 | L***2 | CYLINDER COVER GASKET | |
| 8 | G***6 | Гайка | |
| 9 | G***7 | Пружинная шайба | |
| 11 | K***6 | EXHAUST PIPE GASKET | |
| 13 | L***1 | ROCKER SEAT FIXING BOLT | |
| 14 | G***6 | Болт | |
| 15 | L***2 | REAR HANGING RING | |
| 16 | G***6 | Гайка-полуось | |
| 17 | L***1 | VALVE CLEARANCE ADJUSTING SCREW | |
| 18 | G***6 | BOLT M8 30 | |
| 19 | L***6 | ROCKER SHAFT LOCATING SCREW | |
| 21 | L***9 | VALVE SPRING UPPER SEAT | |
| 22 | L***8 | LOCK | |
| 23 | L***5 | OUTER VALVE SPING | |
| 24 | L***7 | INNER VALVE SPRING | |
| 25 | L***9 | VALVE OIL SEAL | |
| 26 | K***2 | VALVE STEM GUIDE | |
| 27 | L***5 | PLUG PIECE | |
| 29 | L***5 | ROCKER SHAFT | |
| 30 | L***2 | ROCKER SHAFT SUPPORT SEAT | |
| 31 | L***7 | BOWL SHIM | |
| 32 | L***4 | SPRING | |
| 33 | L***0 | VALVE ROCKER UNIT | |
| 34 | L***7 | ROCKER SHAFT REAR SEAT | |
| 35 | D***0 | OIL WAY PLUG | |
| 36 | D***4 | PLUG PIECE | |
| 37 | G***6 | Болт | |
| 38 | L***0 | THERMOSTAT HOUSING GASKET | |
| 39 | K***1 | CYLINDER COVER | |
| 40 | L***4 | OIL INJECTOR FIXING BOLT | |
| 41 | G***7 | Пружинная шайба | |
| 43 | L***3 | AIR INLET PIPE GASKET | |
| 44 | L***6 | BOWL SHIM | |
| 45 | L***1 | FRONT HOISTING RING WELDMENT | |
| 46 | L***4 | INSERT-VALVE SEAT | |
| 46 | L***4 | INSERT-VALVE SEAT | |
| 47 | L***5 | EXHAUST VALVE | |
| 48 | L***3 | AIR INLET VALVE SEAT | |
| 49 | L***4 | AIR INLET VALVE | |
| 50 | L***3 | O-RING | |
| 50 | L***3 | O-RING | |
| 51 | L***1 | OIL INJECTOR BUSH |
