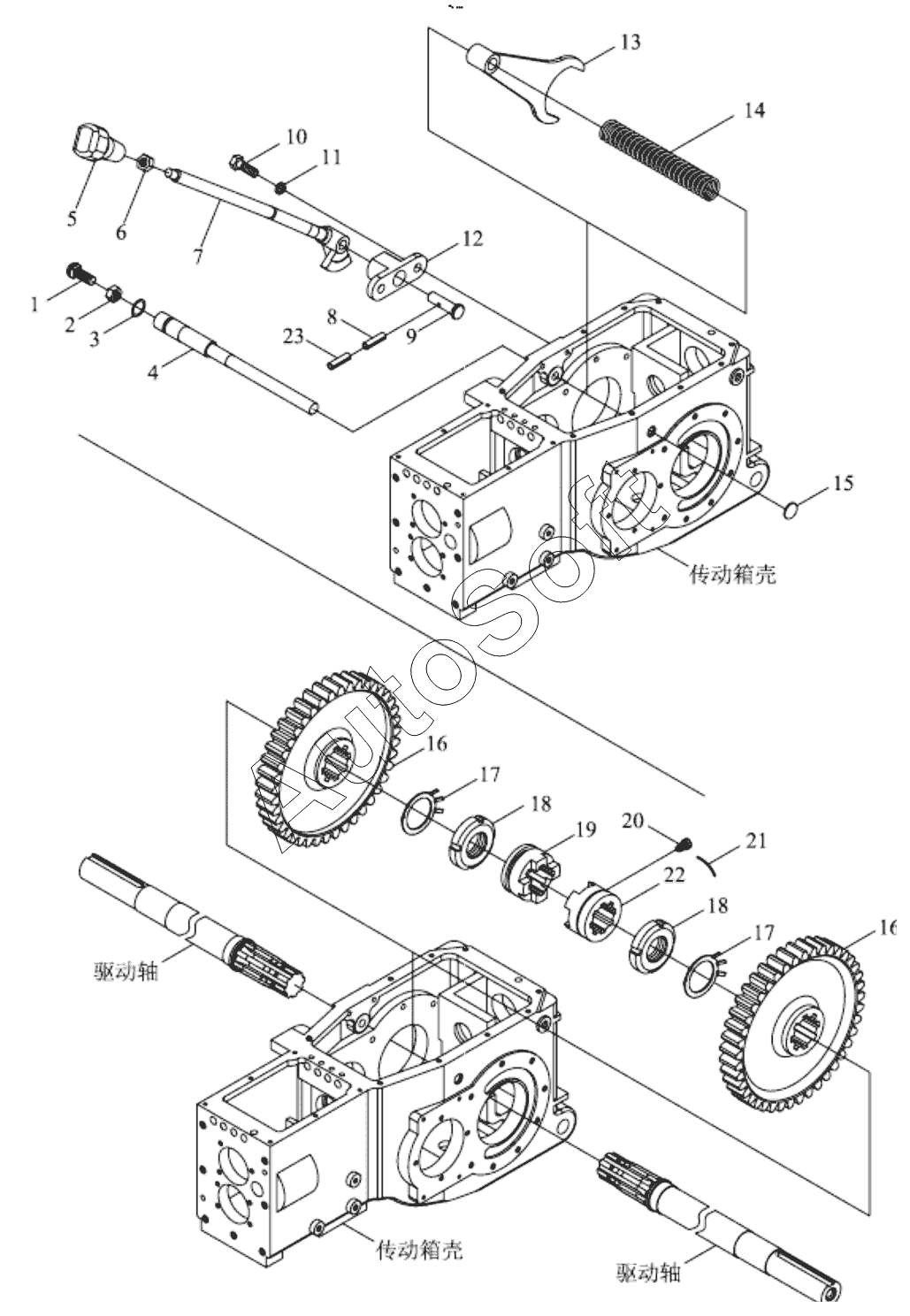

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE250.372B-2 TRANSMISSION REAR CENTER ASSEMBLY
2
9
8
7
7
6
5
4
3
23
22
22
21
20
1
19
19
18
18
17
17
16
16
15
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***3 | ball bolt | |
| 2 | G***L | NUT | |
| 3 | G***G | O-SEAL RING | |
| 4 | F***7 | shifting fork shaft of differential lock | |
| 5 | F***1 | control handle of power output | |
| 6 | G***L | Nut | |
| 7 | F***0 | handle weldment of differential lock | |
| 7 | F***b | DIFFERENTIAL LOCK CONTROL WELDMENT | |
| 8 | G***2 | PIN | |
| 9 | F***2 | clevis pin with head B10x45 | |
| 10 | G***L | Bolt | |
| 11 | G***P | Washer | |
| 12 | F***0 | fixed seat | |
| 13 | F***2 | shifting fork of differential lock | |
| 14 | F***3 | spring of differential lock | |
| 15 | F***2 | shim | |
| 15 | Q***0 | Plug piece | |
| 16 | T***1 | FINAL TRANSMISSION DRIVEN GEAR | |
| 17 | G***2 | THRUST RING | |
| 18 | G***5 | ROUND NUT | |
| 19 | F***1 | right mesh | |
| 19 | T***5 | RIGHT JAW | |
| 20 | F***4 | locking bolt | |
| 21 | T***2 | LOW CARBON STEEL WIRE | |
| 22 | F***5 | left mesh | |
| 22 | T***4 | LEFT JAW | |
| 23 | G***2 | PIN |
