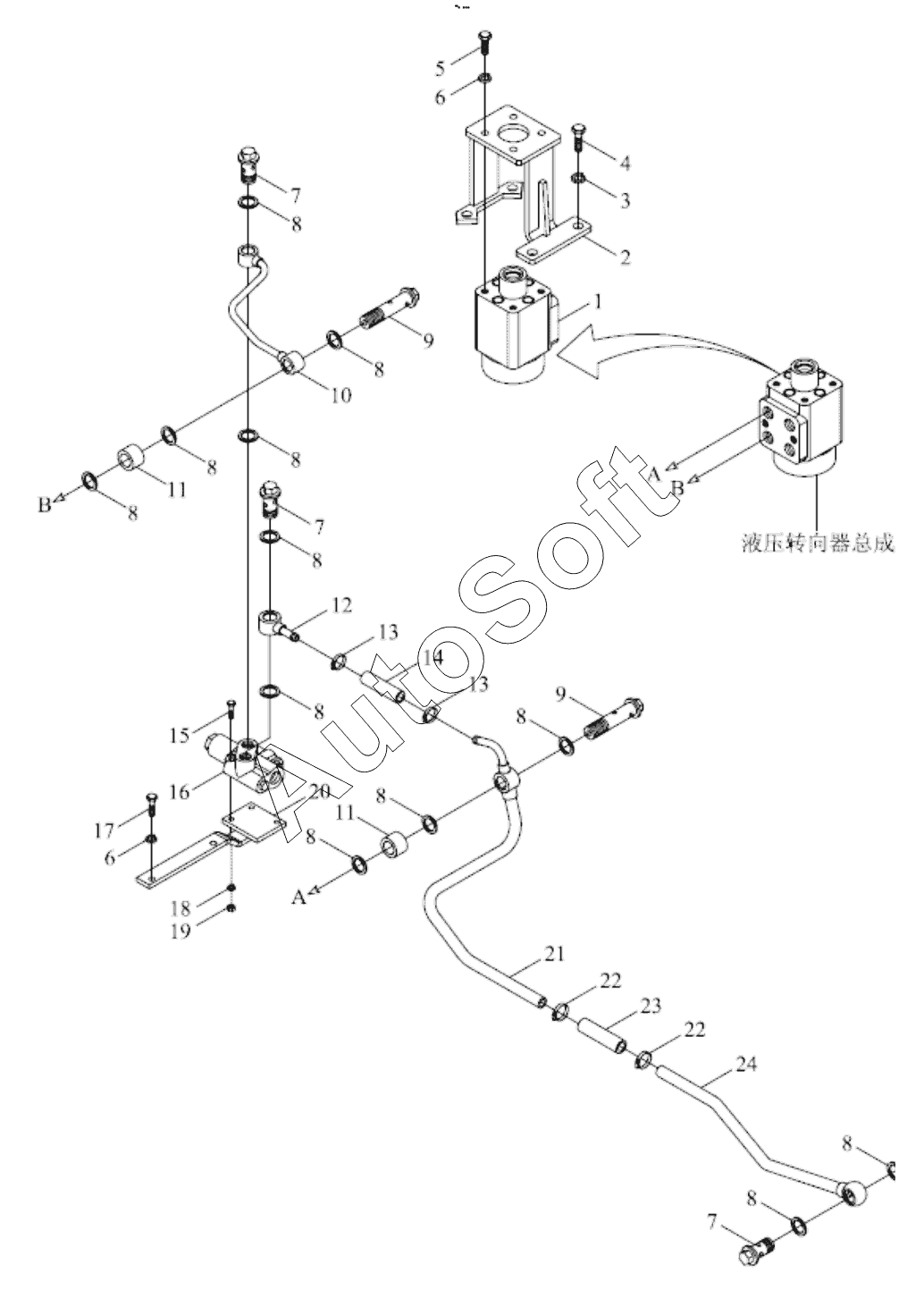

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE254.402D-1 STEERING PIPE ASSEMBLY
21
9
9
8
8
8
8
8
8
8
8
8
8
8
8
7
7
7
6
6
5
4
3
3
24
24
23
22
22
21
1
20
2
19
18
17
16
15
14
13
13
12
11
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***8 | hydraulic steering wheel assembly | |
| 2 | T***6 | REDIRECTOR BRACKET WELDMENT | |
| 3 | G***P | Spring washer | |
| 3 | G***P | Spring washer | |
| 4 | G***L | BOLT | |
| 5 | G***L | Hex bolt | |
| 6 | G***P | Washer | |
| 7 | F***2 | hollow bolt | |
| 8 | J***0 | Combined seal gasket | |
| 9 | F***2 | GASKET HOLLOW BOLT (1) | |
| 10 | T***3 | REDIRECTOR OIL INLET STEEL PIPE ASSEMBLY | |
| 11 | F***4 | SHORT CONNECTING PIPE | |
| 12 | T***7 | OIL RETURN SHORT PIPE WELDMENT | |
| 13 | Q***7 | Хомут червячный | |
| 14 | T***1 | OIL RETURN RUBBER HOSE | |
| 15 | G***L | BOLT | |
| 16 | F***0 | one-way stable distrbuting valve | |
| 17 | G***L | Bolt | |
| 18 | G***P | Washer | |
| 19 | G***L | Type 1 hexagon nut | |
| 20 | T***7 | DIVERTER VALVE BRACKET WELDMENT | |
| 21 | T***4 | OIL RETURNING TUBE ASSEMBLY | |
| 21 | T***3 | OIL RETURN STEEL PIPE ASSEMBLY | |
| 22 | Q***8 | Хомут червячного типа | |
| 23 | T***1 | OIL RETURN RUBBER HOSE | |
| 24 | T***1 | OIL RETURN STEEL PIPE ASSEMBLY 2 | |
| 24 | T***3 | OIL RETURNING TUBE ASSEMBLY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
