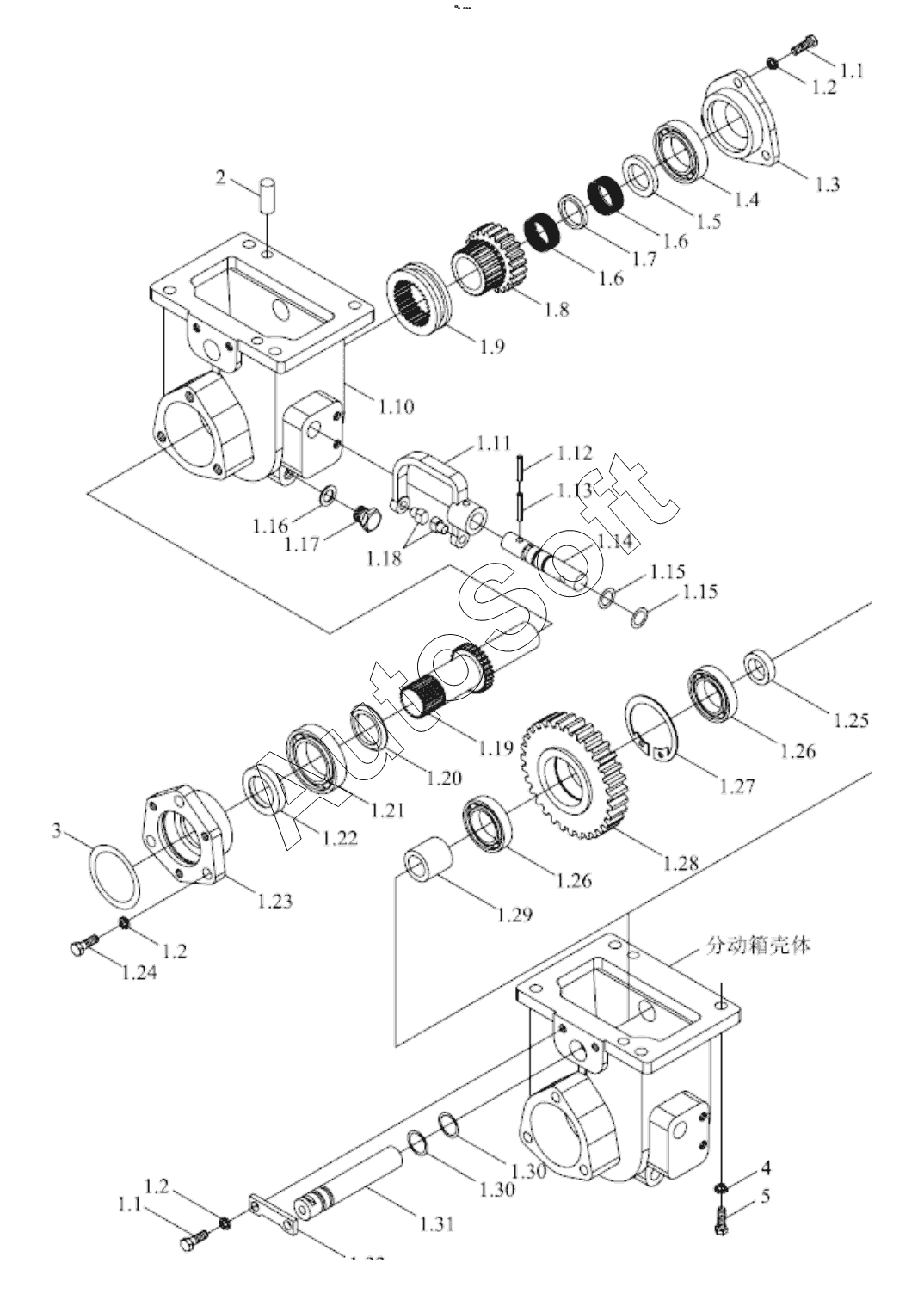

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE254.421B TRANSFER CASE ASSEMBLY
1.1
1.1
1.1
1.1
1.11
1.12
1.13
1.14
1.15
1.15
1.16
1.17
1.18
1.19
1.2
1.2
1.2
1.2
1.2
1.2
1.21
1.22
1.22
1.23
1.24
1.25
1.26
1.26
1.27
1.28
1.28
1.29
1.3
1.3
1.31
1.32
1.4
1.5
1.5
1.6
1.6
1.7
1.8
1.9
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***1 | TRANSFER CASE HOUSING ASSEMBLY | |
| 1.1 | G***L | Bolt | |
| 1.1 | T***1 | TRANSFER CASE HOUSING | |
| 1.11 | T***2 | TRANSFER CASE FORK | |
| 1.12 | G***4 | PIN | |
| 1.13 | G***4 | PIN | |
| 1.14 | T***3 | TRANSFER CASE FORK SHAFT | |
| 1.15 | G***G | O-SEAL RING | |
| 1.16 | J***2 | Combined seal gasket | |
| 1.17 | Q***2 | SCREW PLUG | |
| 1.18 | F***1 | shifting fork head, transfer case | |
| 1.19 | F***2 | output shaft | |
| 1.2 | F***9 | front thrust ring,output shaft | |
| 1.2 | G***P | Washer | |
| 1.21 | G***6 | BEARING | |
| 1.22 | T***1 | OIL SEAL | |
| 1.22 | T***1 | OIL SEAL | |
| 1.23 | T***9 | FRONT BEARING COVER | |
| 1.24 | G***L | Hex bolt | |
| 1.25 | T***0 | MIDDLE SHAFT SMALL THRUST RING | |
| 1.26 | G***4 | Bearing | |
| 1.27 | G***7 | RETAINER RING | |
| 1.28 | T***8 | TRANSFER CASE MIDDLE GEAR | |
| 1.28 | T***2 | TRANSFER CASE MIDDLE GEAR | |
| 1.29 | T***1 | MIDDLE SHAFT BIG THRUST RING | |
| 1.3 | G***G | O-seal ring | |
| 1.3 | T***4 | REAR BEARING COVER | |
| 1.31 | T***5 | MIDDLE SHAFT | |
| 1.32 | T***7 | MIDDLE SHAFT LOCATING PLATE | |
| 1.4 | G***5 | BEARING | |
| 1.5 | F***7 | rear thrust ring,output shaft | |
| 1.5 | F***7 | rear thrust ring,output shaft | |
| 1.6 | J***0 | Needle and carrier unit | |
| 1.7 | F***8 | sleeve of needle roller bearing,output shaft | |
| 1.8 | T***a | TRANSFER CASE DRIVEN GEAR | |
| 1.9 | F***3 | SHIFT COLLAR | |
| 2 | G***P | PIN | |
| 3 | G***G | O-SEAL RING | |
| 4 | G***P | Washer | |
| 5 | G***L | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
