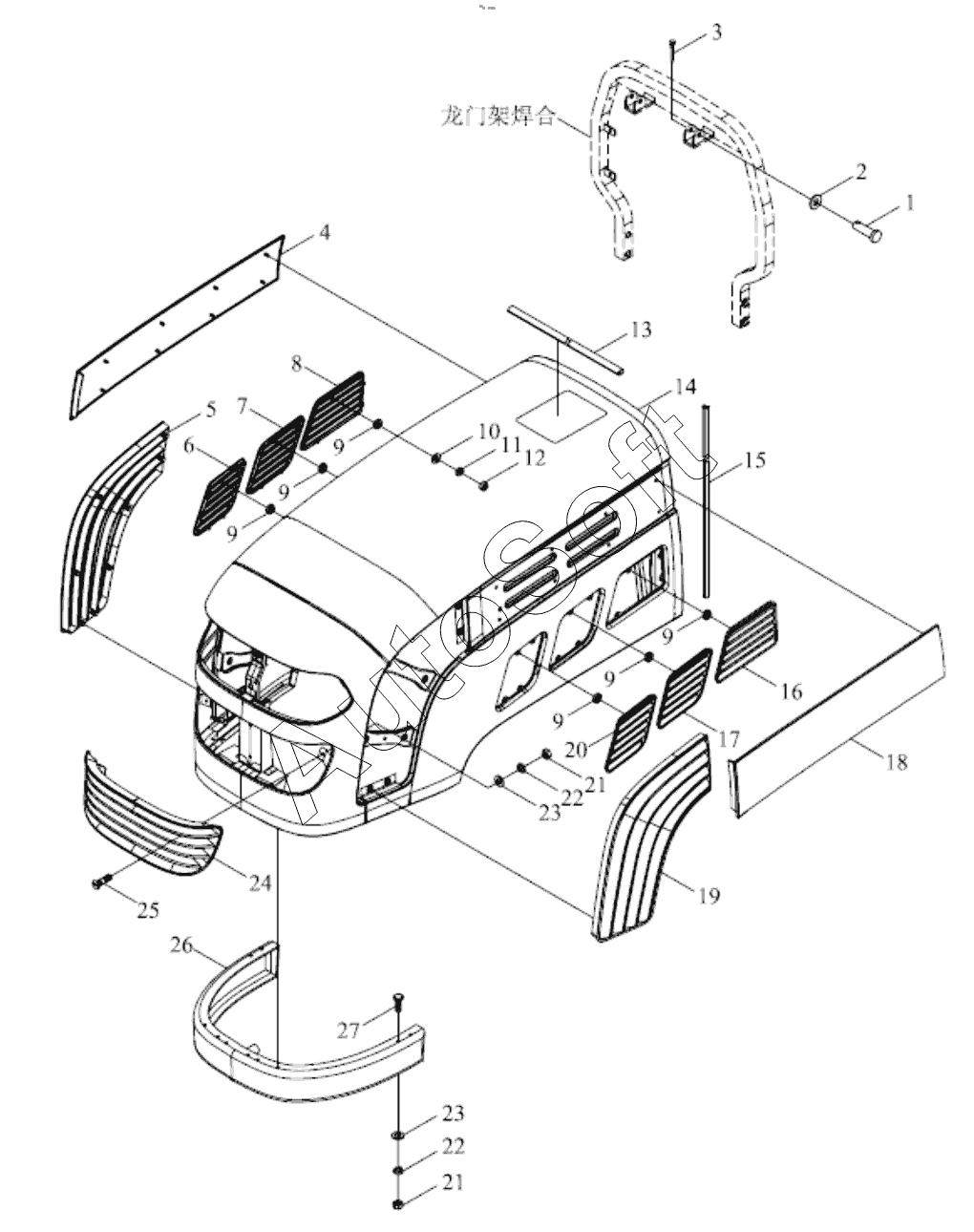

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE250.471D BONNET INSTALLATION ASSEMBLY
21
21
9
9
9
9
9
9
8
7
7
6
5
4
3
27
26
25
24
23
23
22
22
1
20
2
19
18
17
16
15
14
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***P | PIN | |
| 2 | G***P | Washer | |
| 3 | G***P | PIN | |
| 4 | F***5 | RIGHT REAR ADORN BOARD | |
| 5 | F***3 | RIGHT FRONT GRID | |
| 6 | F***7 | RIGHT FRONT LOWER GRID | |
| 7 | F***9 | RIGHT MIDDLE LOWER GRID | |
| 7 | F***9 | RIGHT MIDDLE LOWER GRID | |
| 8 | F***1 | RIGHT REAR LOWER GRID | |
| 9 | T***8 | Pad block | |
| 10 | G***P | Plain washer | |
| 11 | G***P | Normal type single coil spring lock washer | |
| 12 | G***L | Nut | |
| 13 | T***1 | SHOCK ABSORBER RUBBER STRIP | |
| 14 | T***1 | BONNET WELDMENT | |
| 14 | T***2 | BONNET WELDMENT | |
| 15 | F***0 | BONNET SEAL STRIP | |
| 16 | F***0 | LEFT REAR LOWER GRID | |
| 17 | F***8 | LEFT MIDDLE LOWER GRID | |
| 18 | F***4 | LEFT REAR ADORN BOARD | |
| 19 | F***2 | LEFT FRONT GRID | |
| 20 | F***6 | LEFT FRONT LOWER GRID | |
| 21 | G***L | Nut | |
| 22 | G***P | Spring washer | |
| 23 | G***P | Plain washer | |
| 24 | F***1 | FRONT GRID | |
| 25 | G***L | SCREW | |
| 26 | T***2 | BONNET LOW PLATE WELD ASSEMBLY | |
| 27 | G***L | BOLT |
