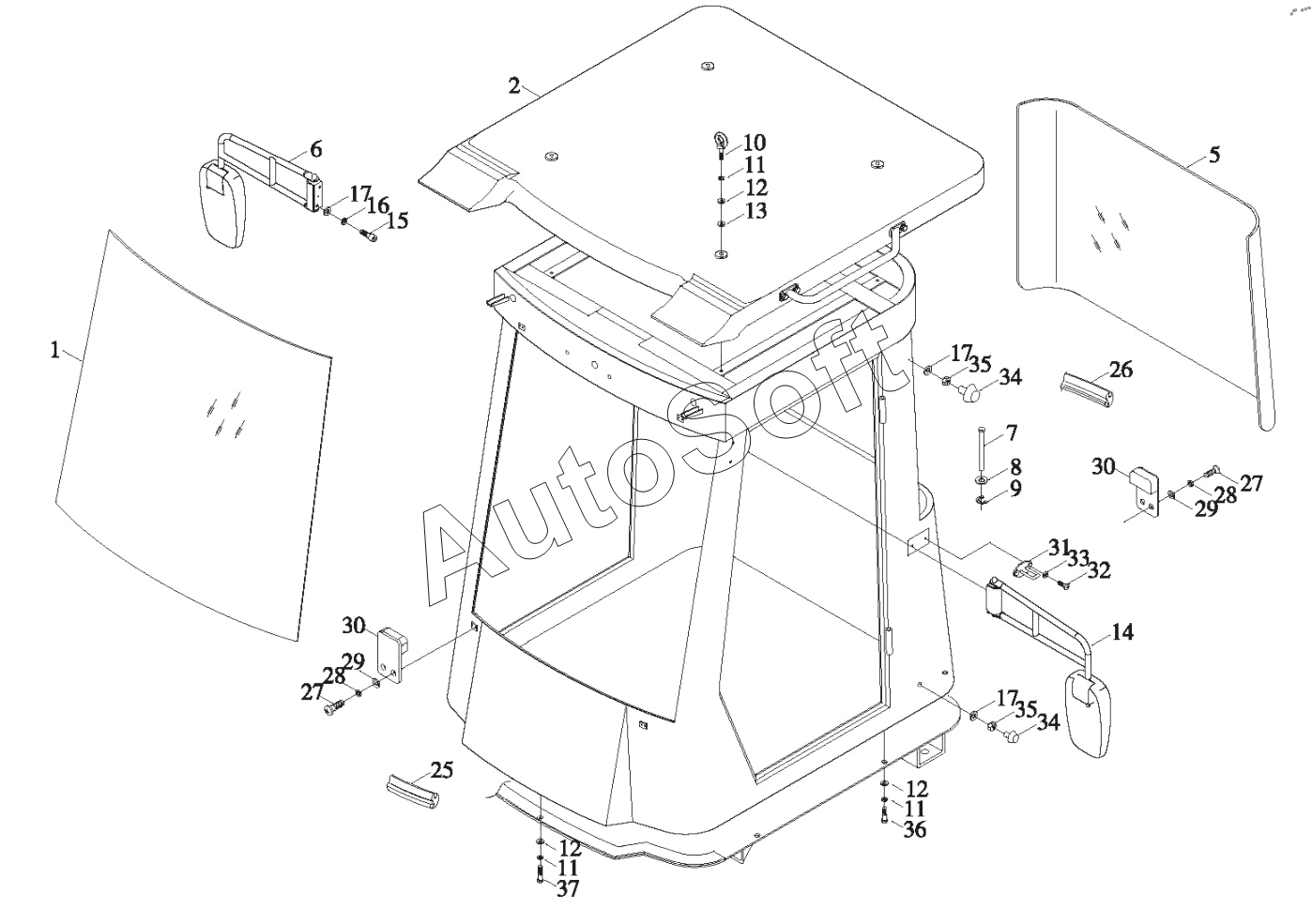

Каталог запасных частей к технике: Foton FL936F (FL936FH3C1B2J1A102) (2010). 9D650-45A030000B0 - Cab Exterior Assembly - 1
26
27
27
28
28
29
29
30
30
31
32
33
34
34
35
35
36
37
25
13
2
5
6
7
8
9
10
11
11
11
12
12
12
1
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Front glass | |
| 2 | 9***0 | Top cover | |
| 3 | 9***0 | Left door assembly | |
| 4 | 9***0 | Right door assembly | |
| 5 | 9***0 | Rear glass | |
| 6 | 9***0 | Right astern mirror assembly | |
| 7 | 9***0 | Pin | |
| 8 | 9***0 | Washer | |
| 9 | G***2 | WASHER | |
| 10 | 9***0 | Screw | |
| 11 | G***P | Spring washer | |
| 12 | G***P | Washer | |
| 13 | 9***0 | Top cover washer | |
| 14 | 9***0 | Left astern mirror assembly | |
| 15 | G***L | Hex bolt | |
| 16 | G***P | Washer | |
| 17 | G***P | Washer | |
| 18 | 9***0 | Left door lock | |
| 19 | 9***0 | Right door lock | |
| 20 | G***L | Type 1 hexagon nut | |
| 21 | G***L | Screw | |
| 22 | G***6 | Recess | |
| 23 | G***P | Plain washer | |
| 24 | G***6 | Type 1 hexagon nut with non-metallic insert | |
| 25 | 9***0 | Front glass seal strip | |
| 26 | 9***0 | Rear glass seal strip | |
| 27 | G***L | Cross recessed pan head screw | |
| 28 | G***P | Normal type single coil spring lock washer | |
| 29 | G***P | Plain washer | |
| 30 | 9***0 | Glass jacket components | |
| 31 | 9***0 | Open fixing lock weldment | |
| 32 | G***L | Cunersunk flat head screw with cross recess | |
| 33 | G***8 | Recess | |
| 34 | 9***0 | Door-opening limitation block | |
| 35 | G***L | Type 1 hexagon nut | |
| 36 | G***L | Bolt | |
| 37 | G***L | Hex bolt | |
| 38 | 9***0 | Left door weldment | |
| 39 | 9***0 | Right door weldment | |
| 40 | G***L | Cross recessed countersunk screw | |
| 41 | 9***0 | Open-door spacing block | |
| 42 | 9***0 | Left door upper glass | |
| 43 | 9***0 | Right door upper glass | |
| 44 | G***L | Cross recessed countersunk screw | |
| 45 | G***P | Plain washer | |
| 46 | G***6 | Type 1 hexagon nut with non-metallic insert | |
| 47 | 9***0 | Left door lower glass | |
| 48 | 9***0 | Right door lower glass | |
| 49 | 9***0 | Open-door fixing lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
