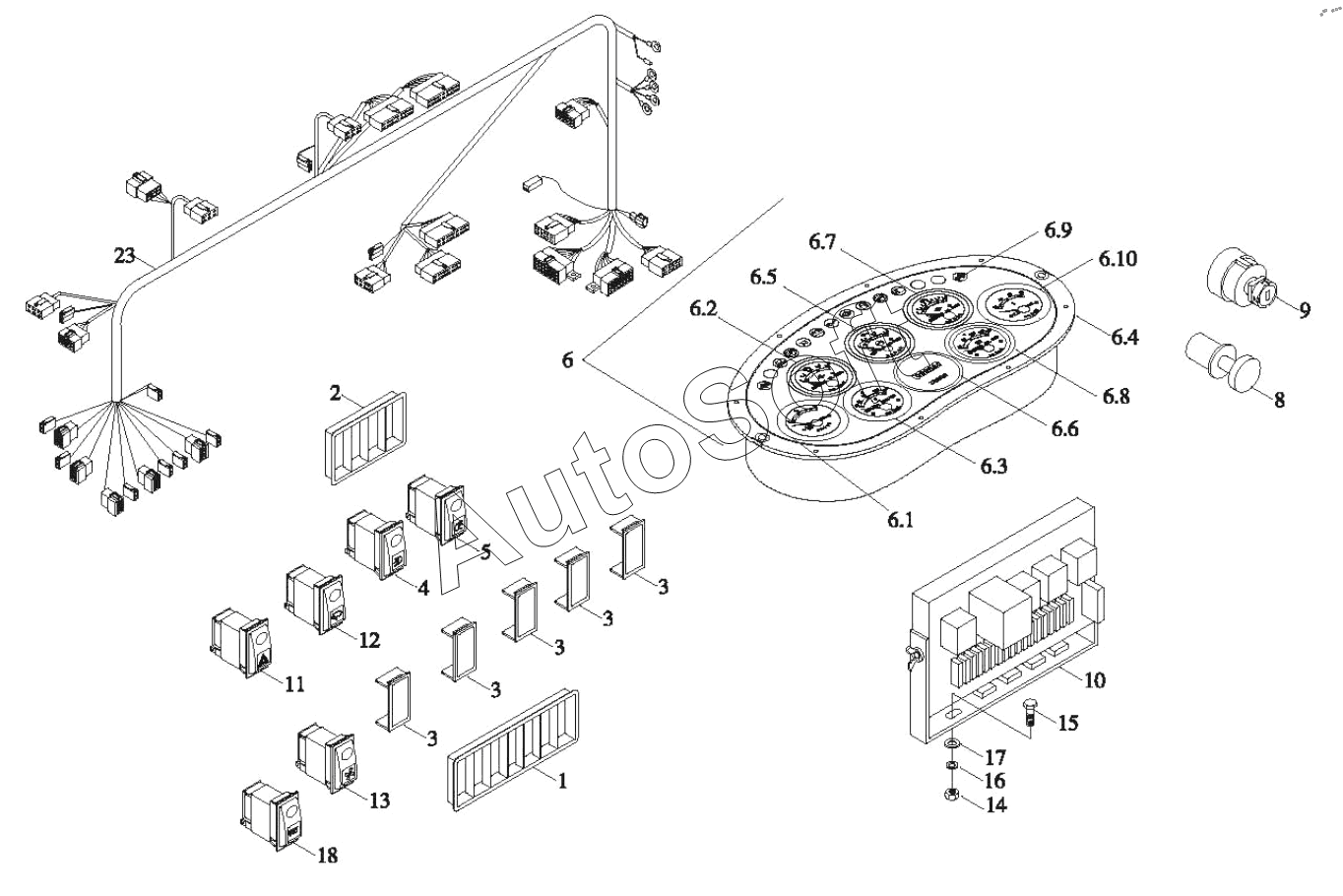

Каталог запасных частей к технике: Foton FL936F (FL936FH3C1B2J1A102) (2010). 9D650-66A000000B0 - Instrument Assembly
1
2
3
3
3
3
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
8
9
10
11
12
13
14
15
16
17
18
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Seven piece combined rocker switch | |
| 10 | 9***0 | Central control box | |
| 10.1 | 9***0 | Electric box housing | |
| 10.2 | 9***0 | Bracket | |
| 10.3 | 9***0 | Fuse | |
| 10.4 | 9***0 | 5А fuse | |
| 10.5 | 9***0 | Fuse | |
| 10.6 | 9***0 | 40A fuse | |
| 10.7 | 9***0 | Flasher | |
| 10.8 | 9***0 | 40A relay | |
| 11 | 9***0 | Hazard warning switch | |
| 12 | 9***0 | Switch of frt. Working lamp | |
| 13 | 9***0 | Fan | |
| 14 | G***L | Type 1 hexagon nut | |
| 15 | G***L | Hex bolt | |
| 16 | G***P | Washer | |
| 17 | G***P | Washer | |
| 18 | 9***0 | Preheating switch | |
| 19 | G***L | Hex Bolt | |
| 2 | 9***0 | Four-function rocker switch frame | |
| 20 | G***P | Washer | |
| 21 | G***2 | Washer | |
| 22 | G***L | Hex Nut – Type 1 | |
| 23 | 9***0 | Instrument Wiring Harness | |
| 3 | 9***0 | Cover plate of rocker switch | |
| 4 | 9***0 | Frame | |
| 5 | 9***0 | Rear work lamp switch | |
| 6 | 9***0 | Instrument | |
| 6.1 | 9***0 | Fuel meter | |
| 6.10 | 9***0 | Voltage meter | |
| 6.2 | 9***0 | Engine oil pressure meter | |
| 6.3 | 9***0 | Engine water pressure meter | |
| 6.4 | 9***0 | Housing | |
| 6.5 | 9***0 | Brake pressure gauge | |
| 6.6 | 9***0 | Hours meter | |
| 6.7 | 9***0 | Oil pressure meter | |
| 6.8 | 9***0 | Oil temperature meter of transmission | |
| 6.9 | 9***0 | Indicator lamp bulb | |
| 7 | 9***0 | Steering column assembly | |
| 7.1 | 9***0 | Steering column | |
| 7.2 | 9***0 | Housing | |
| 7.3 | 9***0 | Compound switch | |
| 7.4 | 9***0 | Steering wheel | |
| 8 | 9***0 | Cigarette lighter | |
| 9 | 9***0 | Key switch |
