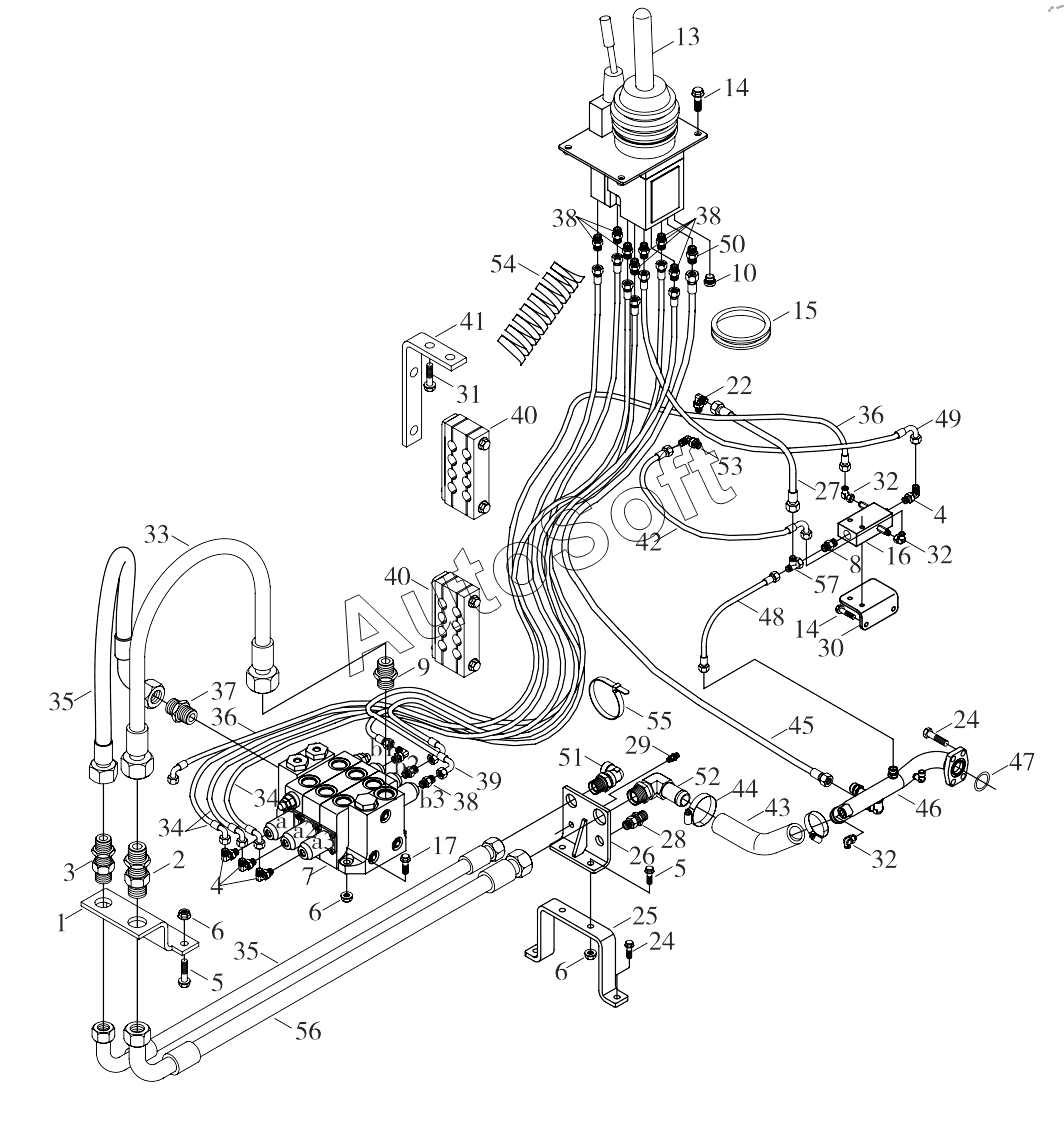

Каталог запасных частей к технике: Foton FL917FHMC2J2X1A002 (2011). 9B650-59D000000A0 Hydraulic control system
45
33
34
34
35
35
36
36
37
38
38
38
39
40
40
41
42
43
44
32
32
32
46
47
48
49
50
51
52
53
54
55
56
57
16
2
3
4
4
5
5
6
6
6
7
8
9
10
13
14
14
15
1
17
22
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Fixing plate | |
| 2 | Q***6 | Straight pass plate joint | |
| 3 | Q***0 | Straight pass plate joint | |
| 4 | Q***4 | Right angle adjustable joint | |
| 5 | G***L | Bolt | |
| 6 | G***L | Nut | |
| 7 | 9***0 | Multi-way valve | |
| 8 | Q***4 | Straight joint | |
| 9 | Q***3 | Straight joint | |
| 10 | Q***6 | Plug | |
| 13 | 9***0 | Pilot valve | |
| 14 | G***L | Bolt | |
| 15 | 9***0 | Rubber ring | |
| 16 | 9***0 | Pressure selection valve | |
| 17 | G***L | Big chamber tube of steering cylinder | |
| 22 | Q***D | Right angle adjustable joint | |
| 23 | Q***6 | Plug | |
| 24 | G***L | Bolt | |
| 25 | 9***0 | Fixing plate | |
| 26 | 9***0 | Fixing trestle | |
| 27 | Q***0 | 24°taper hose assembly | |
| 28 | 9***0 | Joint А | |
| 29 | 9***0 | Joint В | |
| 30 | 9***0 | Fixing plate | |
| 31 | G***L | Hex flange bolt | |
| 32 | Q***6 | Right angle combination joint | |
| 33 | Q***0 | 24°taper hose assembly | |
| 34 | Q***0 | 24°taper hose assembly | |
| 35 | Q***0 | 24°taper hose assembly | |
| 36 | 9***0 | Flameout action control hose | |
| 37 | Q***0 | Straight joint | |
| 38 | Q***4 | Straight joint | |
| 39 | Q***0 | 24°taper hose assembly | |
| 40 | 9***0 | Pipe clamp | |
| 41 | 9***0 | Bending plate | |
| 42 | Q***0 | 24°taper hose assembly | |
| 43 | 9***0 | Oil return hose | |
| 44 | Q***0 | B-TYPE WORM TRANSMISSION HOSE CLAMP | |
| 45 | Q***0 | 24°taper hose assembly | |
| 46 | 9***0 | Oil return steel pipe | |
| 47 | G***0 | Hydraulic pneumatic 0-ring | |
| 48 | Q***0 | 24°taper hose assembly | |
| 49 | Q***0 | 24°taper hose assembly | |
| 50 | Q***8 | Straight joint | |
| 51 | Q***0 | Straight pass plate joint | |
| 52 | 9***0 | Oil return joint | |
| 53 | Q***D | Right angle adjustable joint | |
| 54 | 9***0 | Jacket | |
| 55 | 9***0 | Wide self-lock enswathe bel | |
| 56 | Q***0 | 24°taper hose assembly | |
| 57 | Q***8 | Tee |
