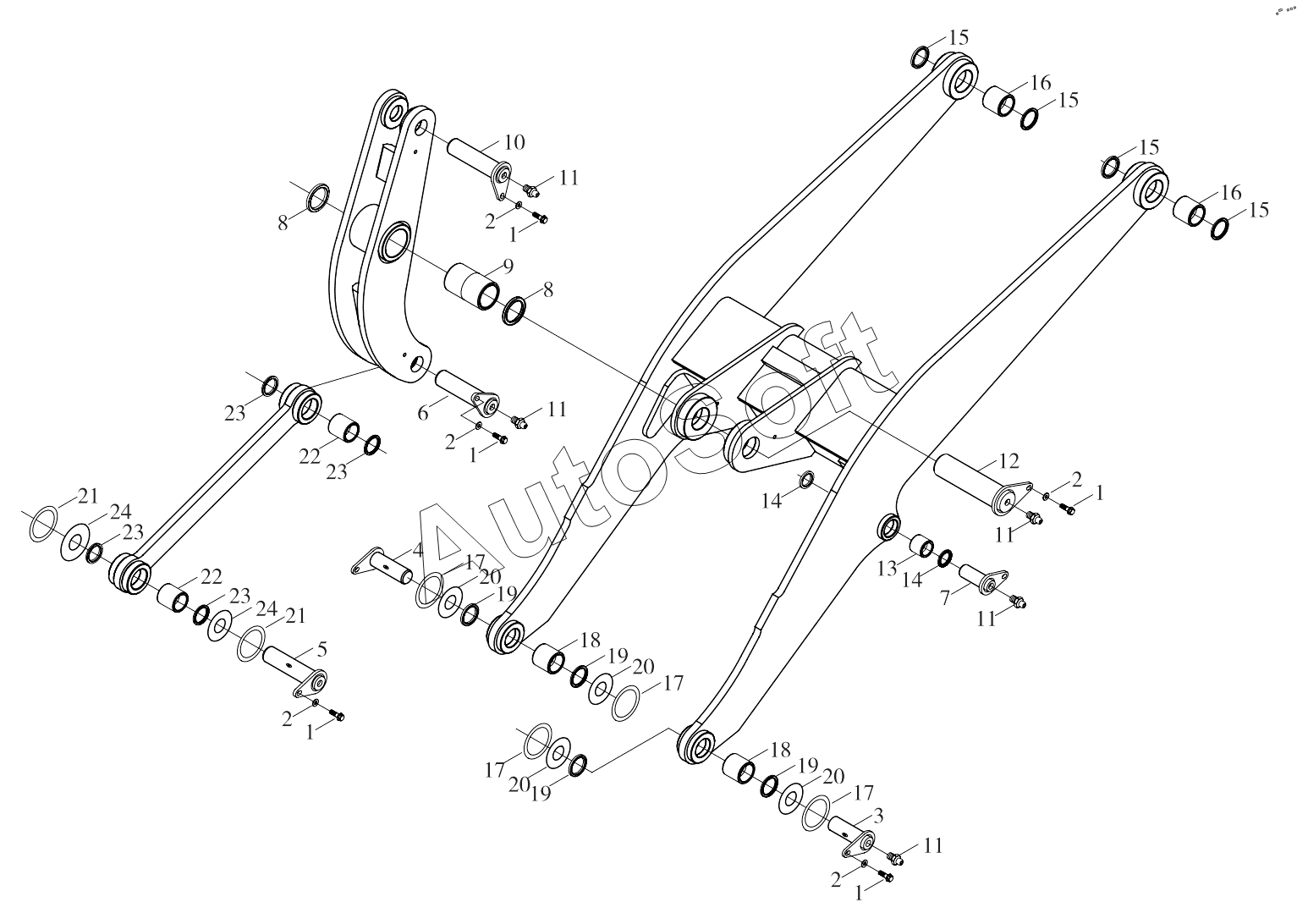

Каталог запасных частей к технике: Foton FL917FHMC2J2X1A002 (2011). 9B650-76B000000A0 Work implement attachments
1
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
8
9
10
11
11
11
11
11
12
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
19
19
20
20
20
20
21
21
22
22
23
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***L | Hex flange bolt | |
| 2 | G***Р | Big washer | |
| 3 | 9***0 | Bucket left shaft pin assemby | |
| 4 | 9***0 | Bucket right shaft pin assemby | |
| 5 | 9***0 | Pull rod shaft pin assembly | |
| 6 | 9***0 | Rocker arm lower shaft pin assembly | |
| 7 | 9***0 | Shaft pin assembly | |
| 8 | 9***0 | Seal ring | |
| 9 | 9***1 | Rocker arm shaft bush | |
| 10 | 9***0 | Rocker arm upper shaft pin assembly | |
| 11 | J***1 | Straight pressure filling oil cup | |
| 12 | 9***0 | Shaft pin assembly | |
| 13 | 9***1 | Lifting arm cylinder shaft bush | |
| 14 | 9***0 | Seal ring | |
| 15 | 9***0 | Seal ring | |
| 16 | 9***0 | Lifting arm rear shaft bush | |
| 17 | 9***0 | Seal ring | |
| 18 | 9***0 | Bucket shaft bush | |
| 19 | 9***0 | Seal ring | |
| 20 | 9***0 | Adjusting gasket | |
| 21 | 9***0 | Seal ring | |
| 22 | 9***1 | Pull rod shaft bush | |
| 23 | 9***0 | Seal ring | |
| 24 | 9***0 | Adjusting gasket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
