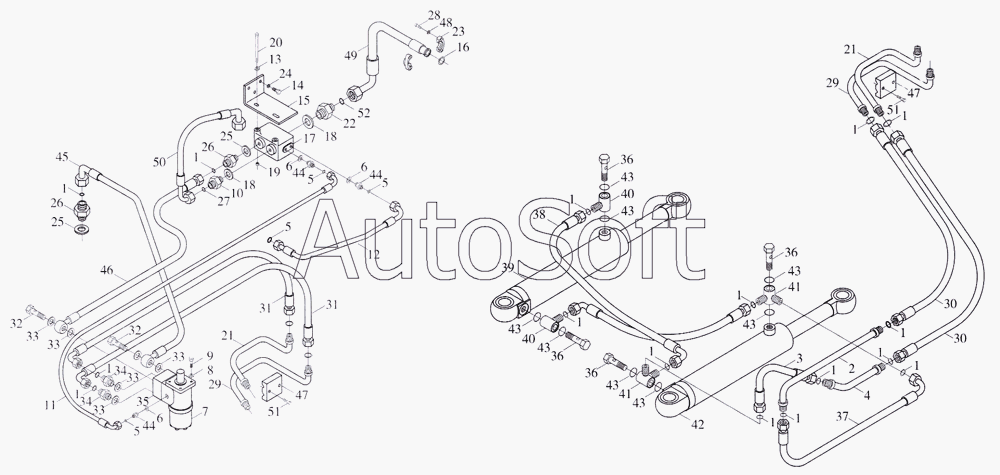

Каталог запасных частей к технике: Foton-FL936F (2007). Гидросистема поворота
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
31
32
32
33
33
33
33
33
34
34
35
36
36
36
36
37
38
39
40
40
41
41
42
43
43
43
43
43
43
43
43
44
44
44
45
46
47
47
48
49
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | Кольцо типа "О" 145x3.55 | |
| 2 | 9***0 | Трубка впускная твердая поворотного цилиндра | |
| 3 | 9***0 | Шланг впускной поворотного цилиндра | |
| 4 | 9***0 | Трубка впускная твердая поворотного цилиндра | |
| 5 | G***1 | Кольцо типа "О" 145x3.55 | |
| 6 | J***2 | Шайба комбинированная 27 | |
| 7 | 9***0 | Инфлектор BZZ5-E400B | |
| 8 | G***1 | Шайба 12 | |
| 9 | G***3 | Болт M12x35 | |
| 10 | 9***9 | Соединение | |
| 11 | 9***0 | Трубка контролирующая | |
| 12 | 9***0 | Провод откачки преимущественного клапана | |
| 13 | G***1 | Шайба 12 | |
| 14 | G***3 | Болт M12x35 | |
| 15 | 9***3 | Планка | |
| 16 | G***1 | Кольцо типа "О" 145x3.55 | |
| 17 | 9***0 | Клапан преимущественный YXL-F160L | |
| 18 | J***2 | Шайба комбинированная 27 | |
| 19 | G***0 | Гайка М6 | |
| 20 | G***2 | Болт M12x50 | |
| 21 | 9***0 | Колено | |
| 22 | 9***1 | Соединение | |
| 23 | 9***2 | Грундбукса | |
| 24 | G***3 | Шайба 12 | |
| 25 | J***2 | Шайба комбинированная 27 | |
| 26 | 9***4 | Соединение | |
| 27 | G***1 | Кольцо типа "О" 145x3.55 | |
| 28 | G***1 | Винт М8х20 | |
| 29 | 9***0 | Колено | |
| 30 | 9***0 | Шланг средний | |
| 31 | 9***0 | Шланг выпускной инфлектора | |
| 32 | 9***5 | Болт артикуляции (соединительный) | |
| 33 | J***2 | Шайба комбинированная 27 | |
| 34 | 9***6 | Соединение | |
| 35 | 9***0 | Блок клапана составной FKBR | |
| 36 | 9***7 | Болт артикуляции (соединительный) | |
| 37 | 9***0 | Шланг впускной инфлектора | |
| 38 | 9***0 | Шланг между цилиндрами | |
| 39 | 9***0 | Цилиндр поворотный правый | |
| 40 | 9***A | Соединение | |
| 41 | 9***A | Соединение трехходовое | |
| 42 | 9***0 | Цилиндр поворотный левый | |
| 43 | G***1 | Кольцо уплотнительное типа "О" 21.2x2.65 | |
| 44 | 9***a | Соединение | |
| 45 | 9***0 | Трубка откачки инфлектора | |
| 46 | 9***0 | Маслотрубка впускная инфлектора | |
| 47 | 9***0 | Замок трубки | |
| 48 | G***3 | Шайба 12 | |
| 49 | 9***0 | Шланг выхода из насоса | |
| 50 | 9***0 | Трубка сливания | |
| 51 | G***2 | Болт M12x50 | |
| 52 | G***1 | Кольцо типа "О" 145x3.55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
