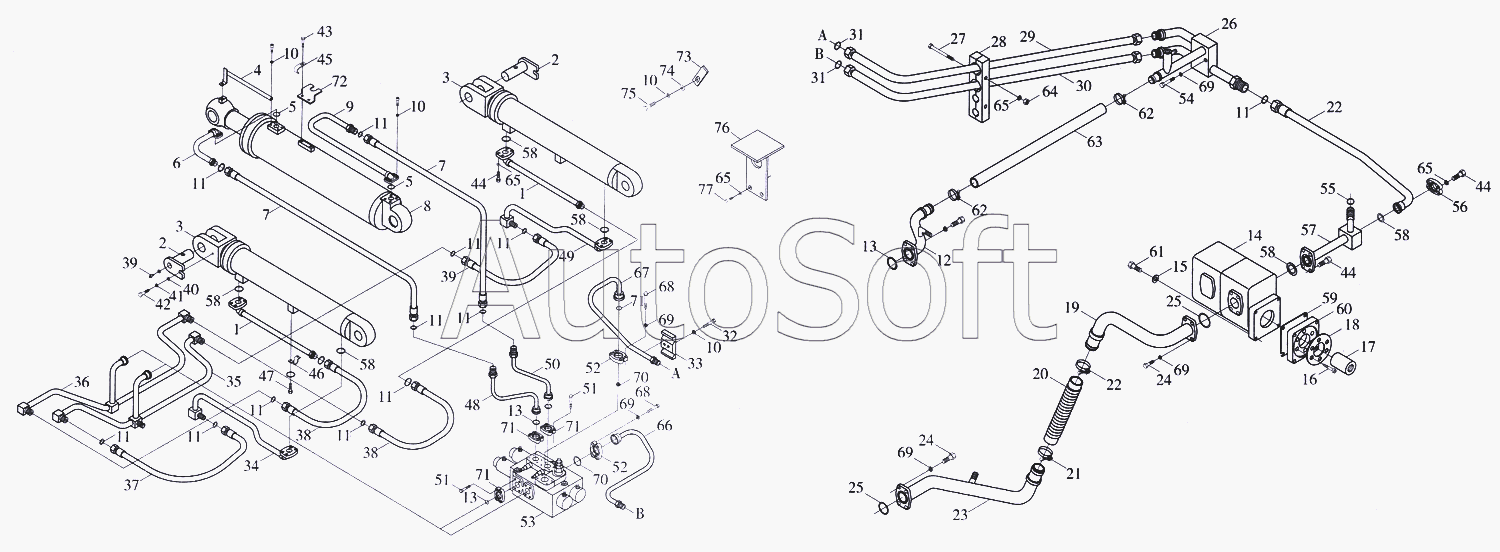

Каталог запасных частей к технике: Foton-FL936F (2007). Гидросистема рабочего оборудования
49
58
58
58
58
58
58
57
56
55
54
53
52
52
51
51
50
59
48
47
46
45
44
44
44
43
42
41
40
68
68
77
76
75
74
73
72
71
71
71
71
70
70
69
69
69
69
69
39
39
67
66
65
65
65
65
64
63
62
62
61
60
10
10
10
10
19
18
17
16
15
14
13
13
13
12
11
11
11
11
11
11
11
11
11
11
11
11
20
9
8
7
7
6
5
5
4
3
3
2
2
29
38
38
37
36
35
34
33
32
31
31
30
1
1
28
27
26
25
25
24
24
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Трубка твердая полости рычага | |
| 2 | 9***0 | Валик чеки (ось) | |
| 3 | 9***A | Цилиндр подвижного крана | |
| 4 | 9***0 | Рычаг указательный | |
| 5 | G***1 | Кольцо типа "О" 145x3.55 | |
| 6 | 9***0 | Трубка ходового ковша твердая | |
| 7 | 9***0 | Шланг ходового ковша | |
| 8 | 9***0 | Цилиндр ходового ковша | |
| 9 | 9***0 | Трубка ходового ковша твердая | |
| 10 | G***3 | Шайба 12 | |
| 11 | G***1 | Кольцо типа "О" 145x3.55 | |
| 12 | 9***0 | Трубка откачки | |
| 13 | G***1 | Кольцо типа "О" 145x3.55 | |
| 14 | 9***0 | Насос-дуплекс | |
| 15 | G***1 | Шайба 12 | |
| 16 | G***1 | Винт М8х20 | |
| 17 | 9***1 | Кожух соединения | |
| 18 | 9***4 | Сальник | |
| 19 | 9***0 | Трубка масляная | |
| 20 | 9***7 | Трубка масляная резиновая | |
| 21 | 9***0 | Хомут двухпроволочный | |
| 22 | 9***0 | Маслотрубка насосная | |
| 23 | 9***0 | Трубка масляная стальная | |
| 24 | G***3 | Болт M12x35 | |
| 25 | G***1 | Кольцо типа "О" 145x3.55 | |
| 26 | 9***0 | Трубка откачки | |
| 27 | G***2 | Болт M12x50 | |
| 28 | 9***2 | Фиксатор трубок | |
| 29 | 9***0 | Шланг откачки | |
| 30 | 9***0 | Шланг впускного клапана | |
| 31 | G***1 | Кольцо типа "О" 145x3.55 | |
| 32 | G***2 | Болт M12x50 | |
| 33 | 9***5 | Фиксатор трубок | |
| 34 | 9***0 | Трубка твердая донной полости | |
| 35 | 9***0 | Трубка маслороспределительная | |
| 36 | 9***0 | Трубка маслороспределительная | |
| 37 | 9***0 | Шланг подвижного крана | |
| 38 | 9***0 | Шланг подвижного крана | |
| 39 | G***1 | Масленка M10x1 | |
| 40 | G***1 | Шайба 12 | |
| 41 | G***3 | Шайба 12 | |
| 42 | G***3 | Болт M12x35 | |
| 43 | G***3 | Болт M12x35 | |
| 44 | G***1 | Винт М8х20 | |
| 45 | 9***4 | Держатель трубки | |
| 46 | 9***1 | Фиксатор трубки | |
| 47 | G***3 | Болт M12x35 | |
| 48 | 9***0 | Трубка левая твердая ходового ковша | |
| 49 | 9***0 | Трубка твердая донной полости | |
| 50 | 9***0 | Трубка правая твердая ходового ковша | |
| 51 | G***1 | Винт М8х20 | |
| 52 | 9***5 | Фланец | |
| 53 | 9***0 | Клапан многоканальный | |
| 54 | G***3 | Болт M12x35 | |
| 55 | G***1 | Кольцо типа "О" 145x3.55 | |
| 56 | 9***2 | Грундбукса | |
| 57 | 9***0 | Маслотрубка насосная | |
| 58 | G***1 | Кольцо типа "О" 145x3.55 | |
| 59 | 9***6 | Шайба | |
| 60 | 9***0 | Фланец | |
| 61 | G***3 | Болт M12x35 | |
| 62 | 9***0 | Хомут 2х(35-51) | |
| 63 | 9***9 | Трубка резиновая трубка | |
| 64 | G***0 | Гайка М6 | |
| 65 | G***3 | Шайба 12 | |
| 66 | 9***0 | Трубка впускная масляная клапана | |
| 67 | 9***0 | Трубка откачки клапана | |
| 68 | G***1 | Винт М8х20 | |
| 69 | G***3 | Шайба 12 | |
| 70 | G***1 | Кольцо типа "О" 145x3.55 | |
| 71 | 9***1 | Фланец | |
| 72 | 9***2 | Планка | |
| 73 | 9***7 | Пластина | |
| 74 | G***1 | Шайба 12 | |
| 75 | G***3 | Болт M12x35 | |
| 76 | 9***0 | Подставка | |
| 77 | G***3 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
