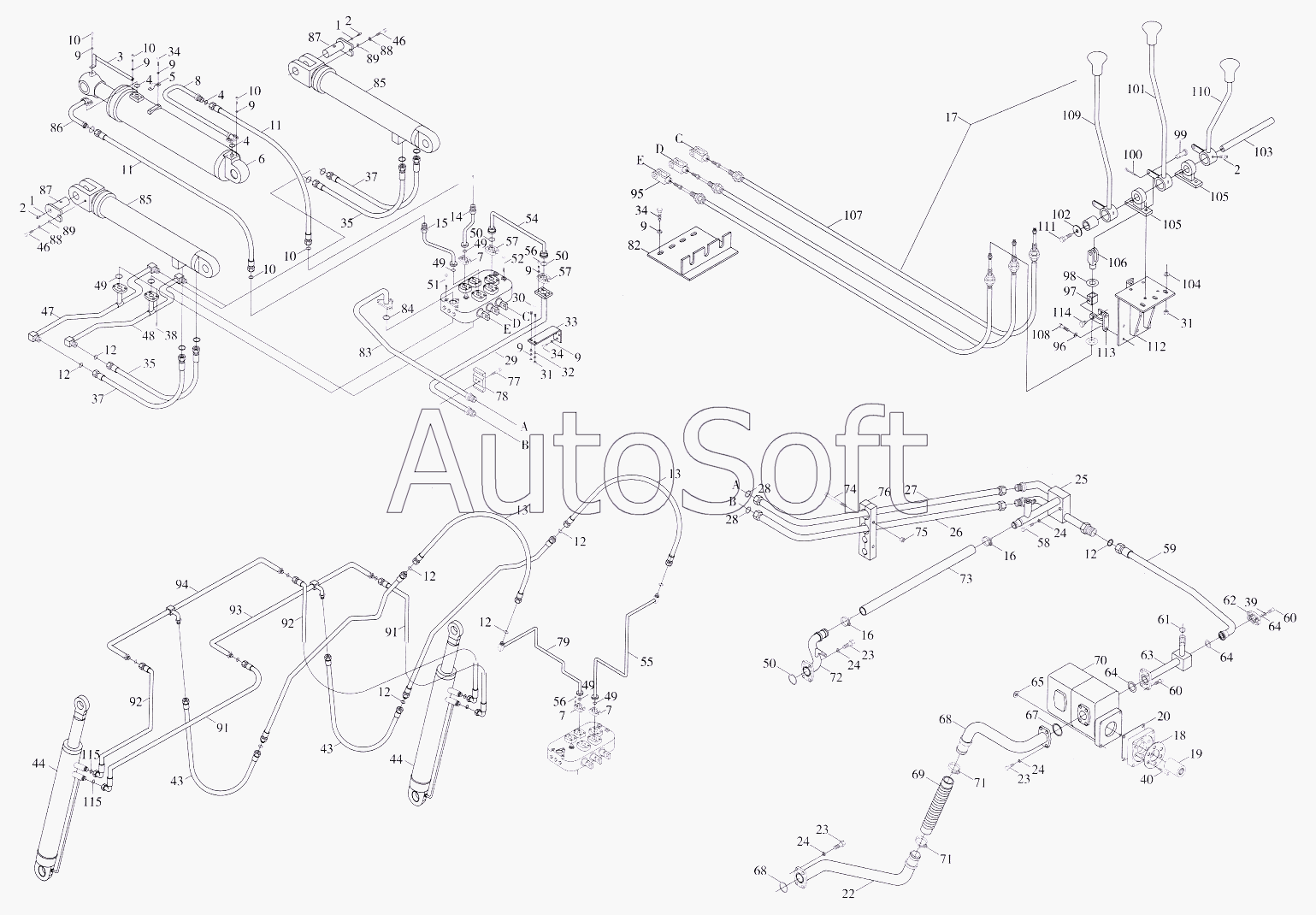

Каталог запасных частей к технике: Foton-FL936F (2007). Гидросистема рабочего оборудования
1
1
2
2
2
3
4
4
4
5
6
7
7
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
11
11
12
12
12
12
12
12
12
13
13
14
15
16
16
17
18
19
20
22
23
23
23
24
24
24
24
25
26
27
28
28
29
30
31
31
32
33
34
34
34
35
35
37
37
38
39
40
43
43
44
44
46
46
47
48
49
49
49
49
49
50
50
50
51
52
54
55
56
56
57
57
58
59
60
60
61
62
63
64
64
64
65
67
68
68
69
70
71
71
72
73
74
75
76
77
78
79
82
83
84
85
85
86
87
87
88
88
89
89
91
91
92
92
93
94
95
96
97
98
99
100
101
102
103
104
105
105
106
107
108
109
110
111
112
113
114
115
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***2 | Шайба комбинированная 27 | |
| 2 | G***1 | Масленка M10x1 | |
| 3 | 9***0 | Аппаратура нивелирования ходового ковша | |
| 4 | G***1 | Кольцо типа "О" 145x3.55 | |
| 5 | 9***4 | Держатель трубки | |
| 6 | 9***0 | Цилиндр ходового ковша | |
| 7 | 9***8 | Фланец | |
| 8 | 9***0 | Трубка ходового ковша твердая | |
| 9 | G***3 | Шайба 12 | |
| 10 | G***1 | Винт М8х20 | |
| 11 | 9***0 | Шланг ходового ковша | |
| 12 | G***1 | Кольцо типа "О" 145x3.55 | |
| 13 | 9***0 | Шланг 1 | |
| 14 | 9***0 | Трубка ходового ковша твердая правая | |
| 15 | 9***0 | Трубка ходового ковша твердая левая | |
| 16 | 9***0 | Хомут 2х(35-51) | |
| 17 | 9***0 | Управление рабочей аппаратурой | |
| 18 | 9***4 | Сальник | |
| 19 | 9***1 | Кожух соединения | |
| 20 | 9***6 | Шайба | |
| 21 | 9***0 | Фланец | |
| 22 | 9***0 | Трубка масляная | |
| 23 | G***3 | Болт M12x35 | |
| 24 | G***3 | Шайба 12 | |
| 25 | 9***0 | Трубка откачки | |
| 26 | 9***0 | Шланг впускного клапана | |
| 27 | 9***0 | Шланг откачки | |
| 28 | G***1 | Кольцо типа "О" 145x3.55 | |
| 29 | 9***0 | Труба-впускной клапан | |
| 30 | J***1 | Болт типа "U" | |
| 31 | G***0 | Гайка М6 | |
| 32 | G***1 | Шайба 12 | |
| 33 | 9***1 | Кронштейн | |
| 34 | G***3 | Болт M12x35 | |
| 35 | 9***0 | Шланг подвижного крана | |
| 36 | 9***0 | Клапан распределительный | |
| 37 | 9***0 | Шланг подвижного крана | |
| 38 | G***3 | Болт M12x35 | |
| 39 | G***3 | Шайба 12 | |
| 40 | G***1 | Винт М8х20 | |
| 41 | 9***2 | Прижим трубки 1 | |
| 42 | 9***3 | Прижим трубки 2 | |
| 43 | 9***0 | Шланг 2 | |
| 44 | 9***0 | Гидроцилиндр грейфера для дерева | |
| 45 | 9***0 | Трубка правой рукоятки | |
| 46 | G***3 | Болт M12x35 | |
| 47 | 9***0 | Трубка стальная соединительная | |
| 48 | 9***0 | Трубка стальная соединительная | |
| 49 | G***1 | Кольцо типа "О" 145x3.55 | |
| 50 | G***1 | Кольцо типа "О" 145x3.55 | |
| 51 | G***2 | Болт M12x50 | |
| 52 | G***2 | Болт M12x50 | |
| 53 | 9***A | Цилиндр правого подвижного крана | |
| 54 | 9***0 | Шланг впускного клапана | |
| 55 | 9***0 | Клапан-труба правая | |
| 56 | G***1 | Винт М8х20 | |
| 57 | 9***6 | Фланец | |
| 58 | G***3 | Болт M12x35 | |
| 59 | 9***0 | Маслотрубка насосная | |
| 60 | G***1 | Винт М8х20 | |
| 61 | G***1 | Кольцо типа "О" 145x3.55 | |
| 62 | 9***2 | Грундбукса | |
| 63 | 9***0 | Маслотрубка насосная | |
| 64 | G***1 | Кольцо типа "О" 145x3.55 | |
| 65 | G***1 | Шайба 12 | |
| 66 | G***3 | Болт M12x35 | |
| 67 | G***1 | Кольцо типа "О" 145x3.55 | |
| 68 | 9***0 | Трубка масляная | |
| 69 | 9***8 | Труба масляная резиновая | |
| 70 | 9***0 | Насос-дуплекс | |
| 71 | 9***0 | Хомут двухпроволочный | |
| 72 | 9***0 | Трубка откачки | |
| 73 | 9***9 | Трубка резиновая трубка | |
| 74 | G***2 | Болт M12x50 | |
| 75 | G***0 | Гайка М6 | |
| 76 | 9***2 | Фиксатор трубок | |
| 77 | G***2 | Болт M12x50 | |
| 78 | 9***5 | Фиксатор трубок | |
| 79 | 9***0 | Клапан-труба левая | |
| 80 | J***1 | Болт типа "U" | |
| 81 | 9***4 | Кронштейн | |
| 82 | 9***0 | Направляющая тросов | |
| 83 | 9***0 | Труба откачки клапана | |
| 84 | G***3 | "Кольцо уплотнительное типа ""О"" 50x3.1" | |
| 85 | 9***A | Цилиндр левого подвижного крана | |
| 86 | 9***0 | Трубка ходового ковша твердая | |
| 87 | 9***0 | Валик чеки (ось) подвижного крана | |
| 88 | G***3 | Шайба 12 | |
| 89 | G***1 | Шайба 12 | |
| 90 | 9***0 | Трубка движения рукоятки левая | |
| 91 | 9***0 | Шланг 3 | |
| 92 | 9***0 | Шланг 4 | |
| 93 | 9***0 | Трубка передняя горизонтальная 1 | |
| 94 | 9***0 | Трубка передняя горизонтальная 2 | |
| 95 | 9***8 | Вилка | |
| 96 | G***3 | Шайба 12 | |
| 97 | 9***7 | Вкладыш | |
| 98 | G***1 | Шайба 12 | |
| 99 | G***2 | Валик фиксирующий В8х40 | |
| 100 | G***1 | Шплинт 3.2x25 | |
| 101 | 9***0 | Рычаг исполнительный движения рукоятки | |
| 102 | 9***3 | Шайба | |
| 103 | 9***3 | Шайба | |
| 104 | G***1 | Шайба 12 | |
| 105 | 9***5 | Основание | |
| 106 | 9***2 | Вилка | |
| 107 | 9***0 | Трос гибкий управления | |
| 108 | G***3 | Болт M12x35 | |
| 109 | 9***0 | Рычаг исполнительный ковшовый | |
| 110 | 9***0 | Рычаг исполнительный гидроцилиндра грейфера для дерева | |
| 111 | G***3 | Болт M12x35 | |
| 112 | 9***0 | Подставка (кронштейн) | |
| 113 | 9***6 | Основание | |
| 114 | 9***3 | Болт крепежный | |
| 115 | G***1 | Кольцо типа "О" 145x3.55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
