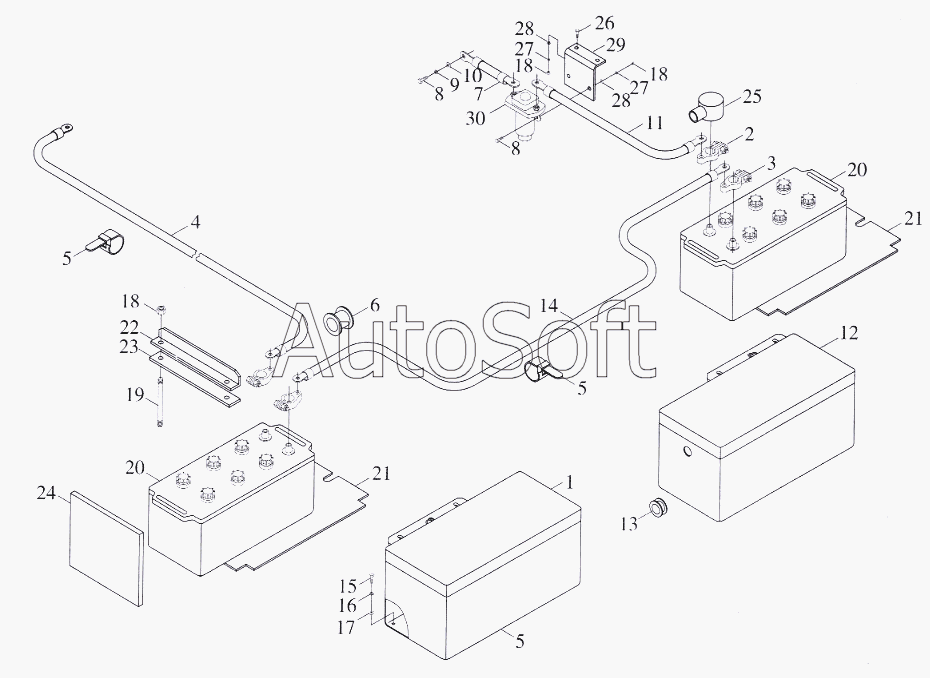

Каталог запасных частей к технике: Foton-FL936F (2007). Установка аккумуляторов
1
2
3
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Батарея аккумуляторная левая | |
| 2 | 9***0 | Клемма минусовая | |
| 3 | 9***0 | Клемма плюсовая | |
| 4 | 9***0 | Кабель между аккумулятором и двигателем | |
| 5 | 9***1 | Хомут-завязка ZD200x5 | |
| 6 | 9***1 | Катушка защитная | |
| 7 | 9***0 | "Масса" основного электромагнитного переключателя | |
| 8 | G***3 | Болт M12x35 | |
| 9 | G***3 | Шайба 12 | |
| 10 | G***1 | Шайба 12 | |
| 11 | 9***0 | Кабель между аккумулятором и основным электромагнитным переключателем | |
| 12 | 9***0 | Батарея аккумуляторная правая | |
| 13 | 9***2 | Катушка защитная | |
| 14 | 9***0 | Кабель аккумулятора последовательный | |
| 15 | G***3 | Болт M12x35 | |
| 16 | G***3 | Шайба 12 | |
| 17 | G***6 | Шайба 12 | |
| 18 | G***0 | Гайка М6 | |
| 19 | G***1 | Стяжка крепления аккумуляторной батареи М8х220 | |
| 20 | 9***0 | Аккумулятор 6-QA-165 | |
| 21 | 9***5 | Прокладка амортизационная нижняя | |
| 22 | 9***3 | Прижим стальной угольный | |
| 23 | 9***4 | Прокладка амортизационная резиновая | |
| 24 | 9***2 | Прокладка амортизационная боковая | |
| 25 | 9***2 | Кожух защитный | |
| 26 | G***3 | Болт M12x35 | |
| 27 | G***3 | Шайба 12 | |
| 28 | G***1 | Шайба 12 | |
| 29 | 9***1 | Пластина крепления основного электромагнитного переключателя | |
| 30 | 9***0 | Переключатель электромагнитный основной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
