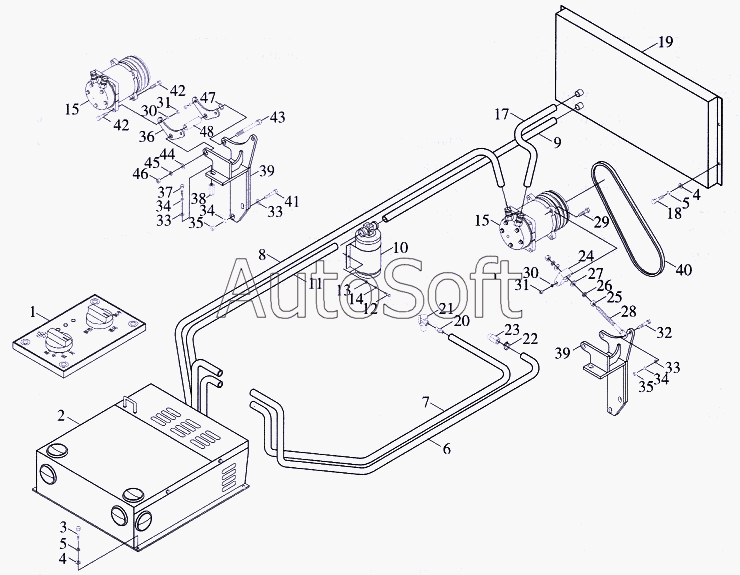

Каталог запасных частей к технике: Foton-FL958G (2007). Система кондиционирования
37
26
27
28
29
30
30
31
31
32
33
33
33
34
34
34
35
35
36
25
38
39
39
40
41
42
42
43
44
45
46
47
48
13
2
3
4
4
5
5
6
7
8
9
10
11
12
1
14
15
15
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Панель управления кондиционера | |
| 2 | 9***0 | Синтез испарителя | |
| 3 | G***3 | Болт M12x35 | |
| 4 | G***1 | Шайба 12 | |
| 5 | G***3 | Шайба 12 | |
| 6 | 9***1 | Трубка водяная Ф16 | |
| 7 | 9***2 | Трубка водяная Ф16 | |
| 8 | 9***0 | Труба испаритель для компрессора | |
| 9 | 9***0 | Труба конденсатора | |
| 10 | 9***0 | Гидроаккумулятор | |
| 11 | 9***0 | Труба испарителя | |
| 12 | G***3 | Болт M12x35 | |
| 13 | G***1 | Шайба 12 | |
| 14 | G***3 | Шайба 12 | |
| 15 | 9***0 | Компрессор | |
| 16 | 9***0 | Монтаж держателя компрессора | |
| 17 | 9***0 | Труба компрессора для конденсатора | |
| 18 | G***3 | Болт M12x35 | |
| 19 | 9***0 | Синтез конденсатора | |
| 20 | 9***3 | Шарнир перехода | |
| 21 | 9***0 | Клапан калорифера водоприемный | |
| 22 | 9***4 | Хомут Ф19-25 | |
| 23 | 9***5 | Шарнир переключателя | |
| 24 | 9***1 | Блок регулирующий | |
| 25 | G***0 | Гайка М6 | |
| 26 | G***3 | Шайба 12 | |
| 27 | G***1 | Шайба 12 | |
| 28 | 9***2 | Регулировочный винтовой шток | |
| 29 | G***3 | Болт M12x35 | |
| 30 | G***3 | Шайба 12 | |
| 31 | G***0 | Гайка М6 | |
| 32 | G***3 | Болт M12x35 | |
| 33 | G***1 | Шайба 12 | |
| 34 | G***3 | Шайба 12 | |
| 35 | G***0 | Гайка М6 | |
| 36 | 9***3 | Ложемент | |
| 37 | G***3 | Болт M12x35 | |
| 38 | 9***4 | Соединительная гайка | |
| 39 | 9***0 | Сварка-держатель компрессора | |
| 40 | 9***5 | Ремень клиновой привода компрессора | |
| 41 | G***3 | Болт M12x35 | |
| 42 | G***3 | Болт M12x35 | |
| 43 | G***3 | Болт M12x35 | |
| 44 | G***1 | Шайба 12 | |
| 45 | G***3 | Шайба 12 | |
| 46 | G***0 | Гайка М6 | |
| 47 | 9***6 | Подстилка | |
| 48 | 9***7 | Круглая труба |
