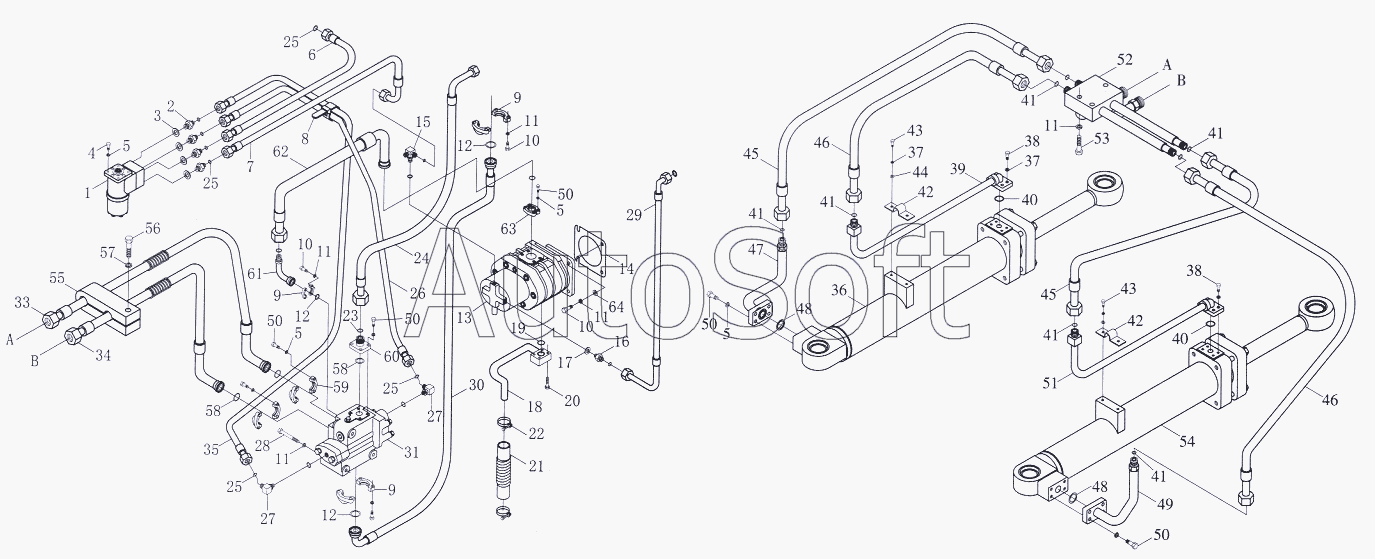

Каталог запасных частей к технике: Foton-FL958G (2007). Поворотная гидронасосная система
49
34
35
36
37
37
38
38
39
40
40
41
41
41
41
41
41
42
42
43
43
44
45
45
46
46
47
48
48
33
50
50
50
50
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
17
2
3
4
5
5
5
5
6
7
8
9
9
9
10
10
10
11
11
11
11
11
12
12
12
13
14
15
16
1
18
19
20
21
22
23
24
25
25
25
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Инфлектор | |
| 2 | 9***1 | Шарнир | |
| 3 | J***2 | Шайба комбинированная 27 | |
| 4 | G***3 | Болт M12x35 | |
| 5 | G***3 | Шайба 12 | |
| 6 | 9***0 | Шланг в сборе | |
| 7 | 9***0 | Масло-впускный шланг поворотной машины | |
| 8 | 9***2 | Повязка ZD200x5 | |
| 9 | 9***2 | Фланец | |
| 10 | G***3 | Болт M12x35 | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***1 | Кольцо типа "О" 145x3.55 | |
| 13 | 9***0 | Зубчатый насос CBGj2063/1016-XF | |
| 14 | 9***5 | Подкладка | |
| 15 | 9***0 | Регулировочный шарнир | |
| 16 | 9***0 | Шарнир | |
| 17 | J***2 | Шайба комбинированная 27 | |
| 18 | 9***0 | Маслопоглощающая стальная труба | |
| 19 | G***1 | Кольцо типа "О" 145x3.55 | |
| 20 | G***2 | Болт M12x50 | |
| 21 | 9***0 | Масляная трубка | |
| 22 | Z***8 | Хомут двухпроволочный 60 | |
| 23 | G***1 | Кольцо типа "О" 145x3.55 | |
| 24 | 9***0 | Шланг соединительного течения | |
| 25 | G***1 | Кольцо типа "О" 145x3.55 | |
| 26 | 9***0 | Шланг в сборе | |
| 27 | 9***0 | Регулируемое соединение | |
| 28 | G***2 | Болт M12x50 | |
| 29 | 9***0 | Шланг насосного перелива | |
| 30 | 9***0 | Шланг в сборе | |
| 31 | 9***0 | Клапан расширения расхода ZLF25A11 | |
| 33 | 9***0 | Синтез шланга | |
| 34 | 9***0 | Синтез шланга | |
| 35 | 9***0 | Шланг в сборе | |
| 36 | 9***0 | Масляный цилиндр правого поворота | |
| 37 | G***3 | Шайба 12 | |
| 38 | G***1 | Винт М8х20 | |
| 39 | 9***0 | Стальная трубка в сборе | |
| 40 | G***1 | Кольцо типа "О" 145x3.55 | |
| 41 | G***1 | Кольцо типа "О" 145x3.55 | |
| 42 | 9***7 | Фиксатор трубки | |
| 43 | G***3 | Болт M12x35 | |
| 44 | G***1 | Шайба 12 | |
| 45 | 9***0 | Шланг в сборе | |
| 46 | 9***0 | Шланг в сборе | |
| 47 | 9***0 | Стальная трубка в сборе | |
| 48 | G***1 | Кольцо типа "О" 145x3.55 | |
| 49 | 9***0 | Стальная трубка в сборе | |
| 50 | G***3 | Болт M12x35 | |
| 51 | 9***0 | Стальная трубка в сборе | |
| 52 | 9***0 | Соединение | |
| 53 | G***2 | Болт M12x50 | |
| 54 | 9***0 | Масляный цилиндр левого поворота | |
| 55 | 9***2 | Трубка-державка TLPG16-430 | |
| 56 | G***2 | Болт M12x50 | |
| 57 | G***3 | Шайба 12 | |
| 58 | G***1 | Кольцо типа "О" 145x3.55 | |
| 59 | 9***8 | Фланец | |
| 60 | 9***0 | Шарнир | |
| 61 | 9***0 | Стальная трубка в сборе | |
| 62 | 9***0 | Насосный масляный шланг | |
| 63 | 9***6 | Фланец | |
| 64 | G***1 | Шайба 12 |
