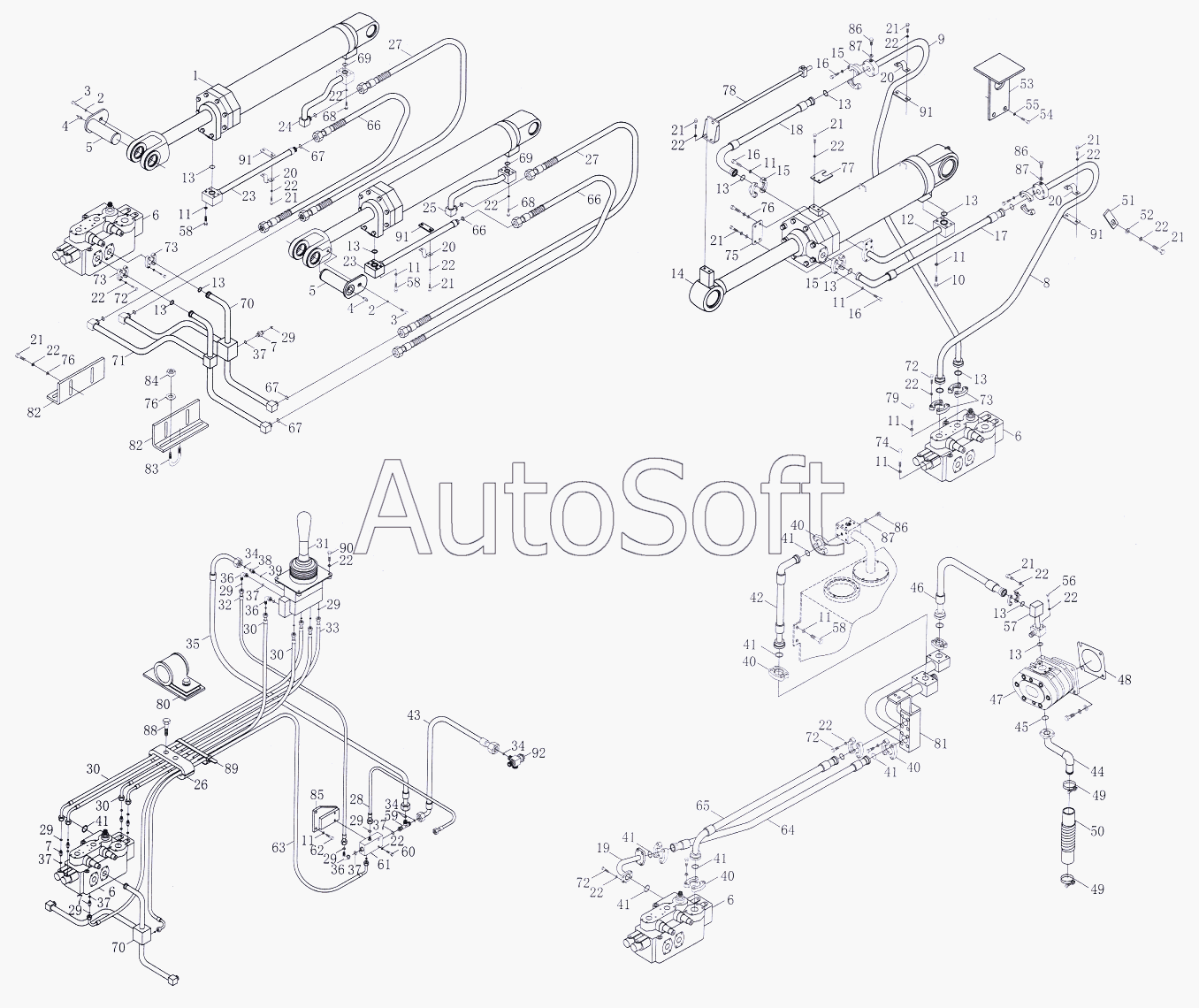

Каталог запасных частей к технике: Foton-FL958G (2007). Гидравлическая система рабочей аппаратуры
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
8
9
10
11
11
11
11
11
11
11
11
11
12
13
13
13
13
13
13
13
13
13
13
13
14
15
15
15
16
16
16
17
18
19
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
23
24
25
26
27
27
28
29
29
29
29
29
29
29
30
30
30
30
31
32
33
34
34
34
35
36
36
36
37
37
37
37
37
37
38
39
40
40
40
40
41
41
41
41
41
41
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
58
58
59
60
61
62
63
64
65
66
66
66
67
67
67
68
68
69
69
70
70
71
72
72
72
72
73
73
73
74
75
76
76
76
77
78
79
80
81
82
82
83
84
85
86
86
86
87
87
87
88
89
90
91
91
91
91
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Рукоятка масляного бака | |
| 2 | G***1 | Шайба 12 | |
| 3 | G***3 | Болт M12x35 | |
| 4 | J***1 | Масленка M10x1 | |
| 5 | 9***0 | Чека в сборе | |
| 6 | 9***0 | Распределительный клапан D32 | |
| 7 | 9***1 | Соединение | |
| 8 | 9***0 | Стальная трубка в сборе | |
| 9 | 9***0 | Стальная трубка в сборе | |
| 10 | G***2 | Болт M12x50 | |
| 11 | G***3 | Шайба 12 | |
| 12 | 9***0 | Твердая трубка ходового ковша | |
| 13 | G***1 | Кольцо типа "О" 145x3.55 | |
| 14 | 9***0 | Цилиндр ходового ковша | |
| 15 | 9***2 | Фланец | |
| 16 | G***3 | Болт M12x35 | |
| 17 | 9***0 | Шланг в сборе | |
| 18 | 9***0 | Шланг в сборе | |
| 19 | 9***0 | Клапан-впускная масляная труба | |
| 20 | 9***3 | Трубоприжим | |
| 21 | G***3 | Болт M12x35 | |
| 22 | G***3 | Шайба 12 | |
| 23 | 9***0 | Стальная трубка в сборе | |
| 24 | 9***0 | Стальная трубка в сборе | |
| 25 | 9***0 | Стальная трубка в сборе | |
| 26 | 9***0 | Трубоприжим TTPG16-216 | |
| 27 | 9***0 | Шланг в сборе | |
| 28 | 9***0 | Впускная труба выборочного клапана | |
| 29 | G***1 | Кольцо типа "О" 145x3.55 | |
| 30 | 9***0 | Шланг в сборе | |
| 31 | 9***0 | Клапан управления DXS | |
| 32 | 9***0 | Шланг в сборе | |
| 33 | 9***0 | Шланг в сборе | |
| 34 | G***1 | Кольцо типа "О" 145x3.55 | |
| 35 | 9***0 | Шланг в сборе | |
| 36 | 9***0 | Соединение изменения направления (угольник) | |
| 37 | G***1 | Кольцо типа "О" 145x3.55 | |
| 38 | 9***4 | Соединение | |
| 39 | G***1 | Кольцо типа "О" 145x3.55 | |
| 40 | 9***5 | Фланец | |
| 41 | G***1 | Кольцо типа "О" 145x3.55 | |
| 42 | 9***0 | Масловозвратный шланг | |
| 43 | 9***0 | Синтез шланга | |
| 44 | 9***0 | Масляная стальная трубка | |
| 45 | G***1 | Кольцо типа "О" 145x3.55 | |
| 46 | 9***0 | Насосный масляный шланг | |
| 47 | 9***0 | Зубчатый насос | |
| 48 | 9***6 | Шайба | |
| 49 | 9***0 | Хомут двухпроволочный | |
| 50 | 9***0 | Масляная трубка | |
| 51 | 9***7 | Пластина | |
| 52 | G***1 | Шайба 12 | |
| 53 | 9***0 | Подставка | |
| 54 | G***3 | Болт M12x35 | |
| 55 | G***3 | Шайба 12 | |
| 56 | G***3 | Болт M12x35 | |
| 57 | 9***0 | Насосная масляная стальная труба | |
| 58 | G***1 | Винт М8х20 | |
| 59 | 9***0 | Тройник | |
| 60 | G***3 | Болт M12x35 | |
| 61 | 9***0 | Клапан выборочный SF8 | |
| 62 | G***3 | Болт M12x35 | |
| 63 | 9***0 | Шланг в сборе | |
| 64 | 9***0 | Клапан-масловозвратный шланг | |
| 65 | 9***0 | Клапан-масловпускной масляный шланг | |
| 66 | 9***0 | Шланг в сборе | |
| 67 | G***1 | Кольцо типа "О" 145x3.55 | |
| 68 | G***2 | Болт M12x50 | |
| 69 | G***1 | Кольцо типа "О" 145x3.55 | |
| 70 | 9***0 | Стальная трубка в сборе | |
| 71 | 9***0 | Стальная трубка в сборе | |
| 72 | G***1 | Винт М8х20 | |
| 73 | 9***1 | Фланец | |
| 74 | G***2 | Болт M12x50 | |
| 75 | 9***2 | Соединительный борт | |
| 76 | G***1 | Шайба 12 | |
| 77 | 9***3 | Плата выключателя | |
| 78 | 9***0 | Система автоматического сброса | |
| 79 | G***2 | Болт M12x50 | |
| 80 | 9***0 | Трубоприжим | |
| 81 | 9***0 | Четырёх ходовой шарнир | |
| 82 | 9***8 | Труба масляная резиновая | |
| 83 | J***1 | Болт формой U33 | |
| 84 | G***0 | Гайка М6 | |
| 85 | 9***0 | Борт | |
| 86 | J***7 | Винт-заглушка M14x1.5 | |
| 87 | J***2 | Шайба комбинированная 27 | |
| 88 | G***2 | Болт M12x50 | |
| 89 | 9***2 | Повязка ZD200x5 | |
| 90 | G***1 | Винт М8х20 | |
| 91 | 9***5 | Прокладка | |
| 92 | 9***A | Крестовина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
