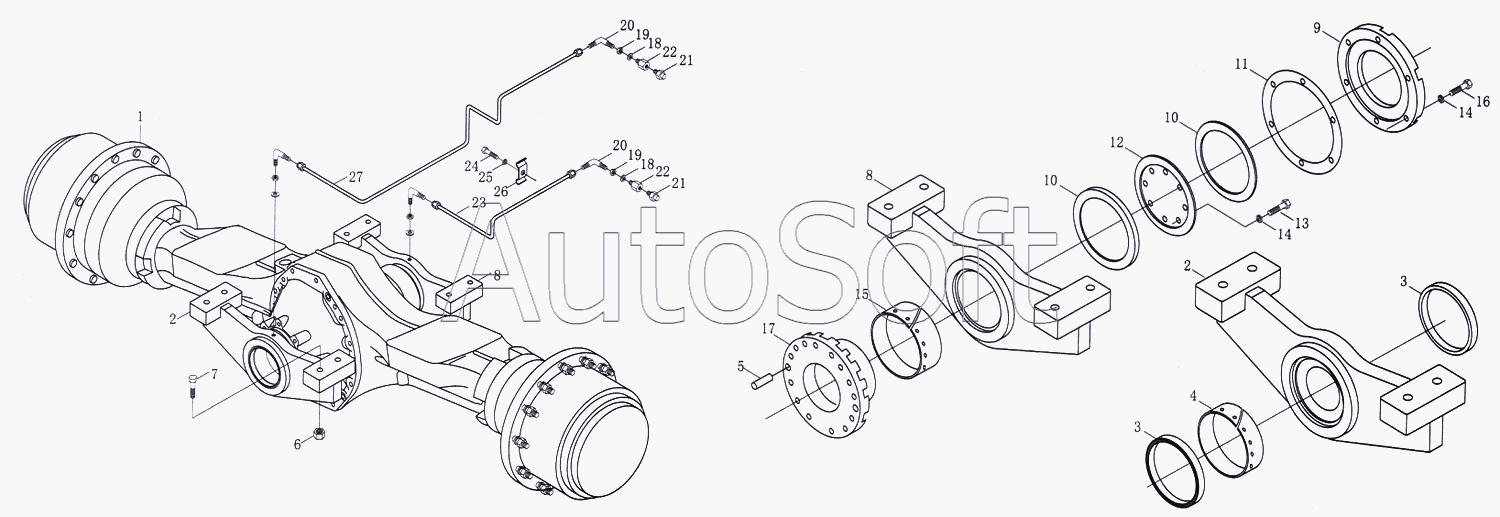

Каталог запасных частей к технике: Foton-FL958G (2007). Монтаж заднего тормозного моста
14
14
27
26
25
24
23
22
22
21
21
20
20
19
19
18
18
17
16
15
1
13
12
11
10
10
9
8
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Задний тормозной мост АР-409/DK | |
| 2 | 9***0 | Переднее опирание | |
| 3 | 9***1 | Уплотняющее кольцо | |
| 4 | 9***2 | Втулка | |
| 5 | G***2 | Шпилька цилиндра 18x50 | |
| 6 | G***2 | Гайка М20х1.5 | |
| 7 | G***5 | Болт М20х1.5x125 | |
| 8 | 9***0 | Заднее опирание | |
| 9 | 9***3 | Регулировочная прокладка | |
| 10 | 9***4 | Прокладка | |
| 11 | 9***5 | Концевая крышка | |
| 12 | 9***6 | Концевая колодка | |
| 13 | G***3 | Болт M12x35 | |
| 14 | G***3 | Шайба 12 | |
| 15 | 9***7 | Втулка | |
| 16 | G***3 | Болт M12x35 | |
| 17 | 9***8 | Вал заднего опирания | |
| 18 | G***2 | Шайба подгаечника 8 | |
| 19 | G***9 | Подгаечник 8 | |
| 20 | G***2 | Предмет-шарнир 8 | |
| 21 | G***2 | Масляный стакан M10x1 | |
| 22 | 9***1 | Шарнир перехода | |
| 23 | 9***0 | Масляная трубка 2 | |
| 24 | G***3 | Болт M12x35 | |
| 25 | G***3 | Шайба 12 | |
| 26 | 9***2 | Крепежная трубка-державка | |
| 27 | 9***0 | Труба тавота 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
