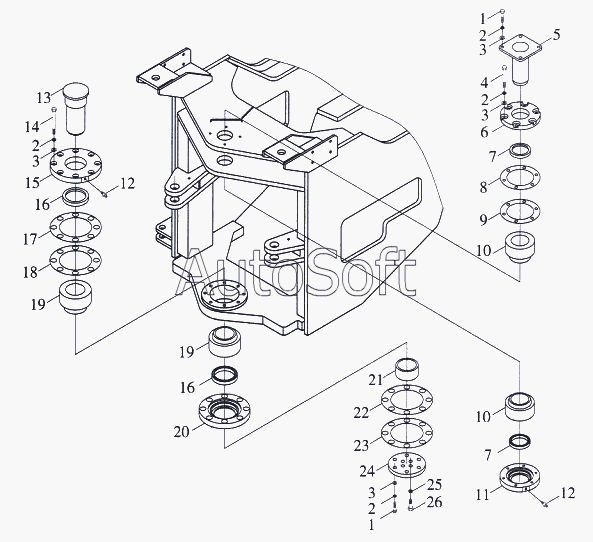

Каталог запасных частей к технике: Foton-FL958G (2007). Тележка- синтез шарнирного соединения
1
1
2
2
2
2
3
3
3
3
4
5
6
7
7
8
9
10
10
11
12
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***1 | Шайба 12 | |
| 4 | G***2 | Болт M12x50 | |
| 5 | 9***0 | Верхняя шарнирая шпилька | |
| 6 | 9***1 | Крышка | |
| 7 | G***1 | Уплотнение В60х85х7 | |
| 8 | 9***2 | Регулировочная прокладка | |
| 9 | 9***2 | Регулировочная прокладка | |
| 10 | G***7 | Подшипник 32016 | |
| 11 | 9***3 | Крышка | |
| 12 | G***1 | Масленка M10x1 | |
| 13 | 9***4 | Нижняя шарнирая шпилька | |
| 14 | G***2 | Болт M12x50 | |
| 15 | 9***6 | Верхняя крышка | |
| 16 | G***1 | Уплотнение В60х85х7 | |
| 17 | 9***7 | Регулировочная прокладка | |
| 18 | 9***2 | Регулировочная прокладка | |
| 19 | G***7 | Подшипник 32016 | |
| 20 | 9***8 | Нижняя крышка | |
| 21 | 9***9 | Разделительная рубашка | |
| 22 | 9***0 | Регулировочная прокладка | |
| 23 | 9***4 | Регулировочная прокладка | |
| 24 | 9***1 | Борт замка | |
| 25 | G***3 | Шайба 12 | |
| 26 | G***3 | Болт M12x35 |
