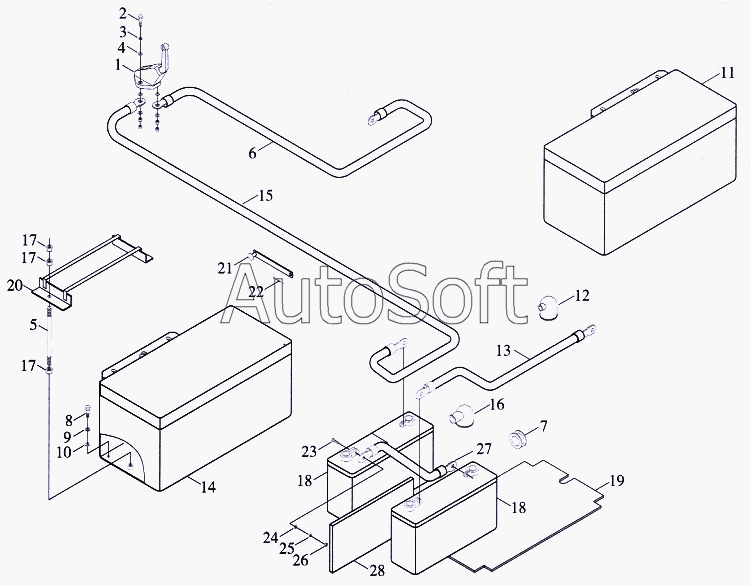

Каталог запасных частей к технике: Foton-FL958G (2007). Монтаж аккумулятора
15
28
27
26
25
24
23
22
21
20
19
18
18
18
17
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Выключатель главный | |
| 2 | G***3 | Болт M12x35 | |
| 3 | G***3 | Шайба 12 | |
| 4 | G***7 | Шайба 8 | |
| 5 | G***1 | Стяжка крепления аккумуляторной батареи М8х220 | |
| 6 | 9***0 | Главный включатель источника двигателя | |
| 7 | 9***2 | Катушка защитная | |
| 8 | G***3 | Болт M12x35 | |
| 9 | G***3 | Шайба 12 | |
| 10 | G***1 | Шайба 12 | |
| 11 | 9***0 | Ящик инструмента | |
| 12 | 9***1 | Защитный кожух | |
| 13 | 9***0 | Кабель катода аккумулятора | |
| 14 | 9***0 | Сварка бака аккумулятора | |
| 15 | 9***0 | Кабель анода аккумулятора | |
| 16 | 9***2 | Кожух защитный | |
| 17 | G***0 | Гайка М6 | |
| 18 | 9***0 | Аккумулятор | |
| 19 | 9***1 | Башмак 1 | |
| 20 | 9***0 | Крепежная подставка | |
| 21 | 9***0 | Ограничительные сварочные детали | |
| 22 | G***1 | Шплинт 3.2x25 | |
| 23 | G***3 | Болт M12x35 | |
| 24 | G***1 | Шайба 12 | |
| 25 | G***3 | Шайба 12 | |
| 26 | G***0 | Гайка М6 | |
| 27 | 9***0 | Последовательная линия аккумулятора | |
| 28 | 9***2 | Башмак 2 |
