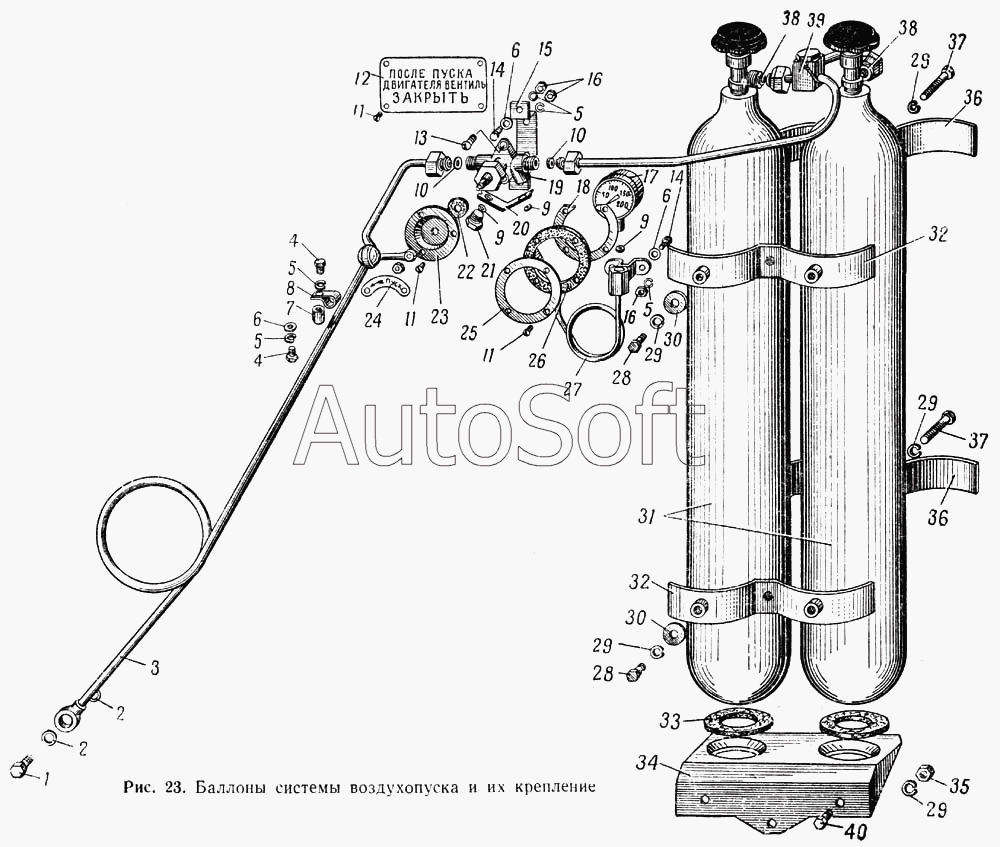

Каталог запасных частей к технике: МАЗ-537. Баллоны системы воздухопуска и их крепление
16
16
24
23
22
21
20
19
18
17
25
15
14
14
13
12
11
11
11
10
10
9
9
9
8
26
27
28
28
29
29
29
29
29
30
30
31
32
32
33
34
35
36
36
37
37
38
38
39
40
1
2
2
3
4
4
5
5
5
5
6
6
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258252-П | 2***П | Шплинт-проволока | |
| 310-25 | 3***5 | Поворотный угольник | |
| 535А-1104226 | 5***6 | Прокладка | |
| 535А-1402011 | 5***1 | Кронштейн крепления баллонов воздухопуска в сборе | |
| 535А-1402015 | 5***5 | Кронштейн крепления баллонов внутренний | |
| 535А-1402016 | 5***6 | Бобышка | |
| 535А-1402021 | 5***1 | Усилитель | |
| 535А-1402023 | 5***3 | Пластина | |
| 535А-1406005 | 5***5 | Ниппель | |
| 535А-1406006 | 5***6 | Пробка | |
| 535А-1406008 | 5***8 | Штуцер | |
| 535А-1406011 | 5***1 | Трубка | |
| 535А-1406012 | 5***2 | Трубка | |
| 535А-1406014 | 5***4 | Гайка накидная | |
| 535А-1406016 | 5***6 | Гайка накидная | |
| 535А-1406018 | 5***8 | Ниппель | |
| 535А-1406032 | 5***2 | Трубка | |
| 535А-1406034 | 5***4 | Пробка | |
| 535А-1406037 | 5***7 | Ниппель | |
| 535А-1406038 | 5***8 | Штуцер | |
| 535А-1406056 | 5***6 | Зажим уплотнительный | |
| 535А-1406058 | 5***8 | Ушко зажима | |
| 535А-1503010-Г | 5***Г | Гидротрансформатор в сборе | |
| 535А-1503020-Б | 5***Б | Картер гидротрансформатора в сборе | |
| 537-1500011 | 5***1 | Гидромеханическая передача в сборе | |
| 1 | 3***9 | Зажимной болт | |
| 2 | 5***4 | Прокладка | |
| 3 | 5***0 | Трубка от перепускного крана к двигателю в сборе | |
| 4 | 2***2 | Болт | |
| 5 | 2***2 | Шайба | |
| 6 | 2***2 | Шайба | |
| 7 | 5***8 | Бобышка | |
| 8 | 3***9 | Кляммер | |
| 9 | 5***4 | Прокладка | |
| 10 | 5***9 | Прокладка | |
| 11 | 2***2 | Винт | |
| 12 | 5***4 | Табличка вентиля | |
| 13 | 2***2 | Винт | |
| 14 | 2***2 | Болт | |
| 15 | 5***2 | Кронштейн крепления перепускного крана | |
| 16 | 2***2 | Гайка | |
| 17 | 1***4 | Манометр МТ-60 250/170 | |
| 18 | 5***3 | Прокладка зажимная уплотнения манометра | |
| 19 | 5***К | Перепускной кран ПК | |
| 20 | 5***8 | Пластинчатый замок | |
| 21 | 5***6 | Заглушка | |
| 22 | 5***2 | Кольцо уплотнительное | |
| 23 | 5***4 | Зажим уплотнительный краника в сборе | |
| 24 | 5***6 | Табличка рукоятки пуска двигателя | |
| 25 | 5***0 | Кольцо прижимное | |
| 26 | 5***2 | Кольцо уплотнительное манометра | |
| 27 | 5***0 | Труба в сборе | |
| 28 | 2***2 | Болт | |
| 29 | 2***2 | Шайба | |
| 30 | 2***2 | Шайба | |
| 31 | 4***1 | Баллон 10-150 | |
| 32 | 5***4 | Кронштейн крепления баллонов внутренний в сборе | |
| 33 | 5***3 | Прокладка | |
| 34 | 5***2 | Кронштейн крепления баллонов воздухопуска | |
| 35 | 2***2 | Гайка | |
| 36 | 5***8 | Кронштейн крепления баллонов наружный | |
| 37 | 2***2 | Болт | |
| 38 | 5***5 | Прокладка | |
| 39 | 5***0 | Трубка от баллонов в сборе | |
| 40 | 2***2 | Болт |
