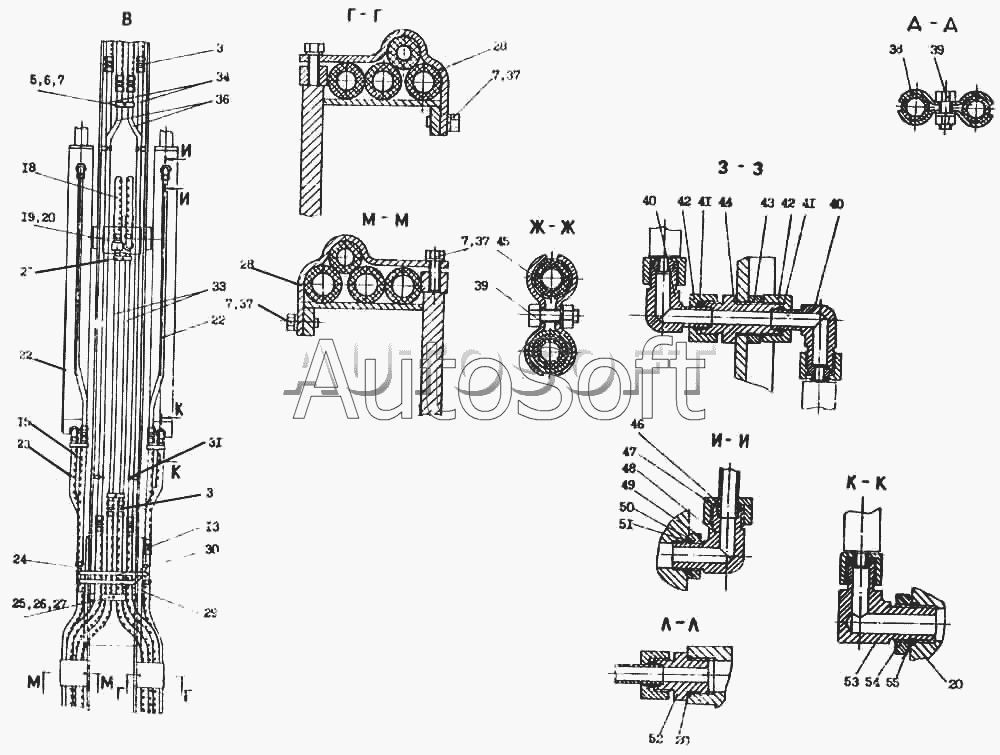

Каталог запасных частей к технике: Атек-2324-1 (2005). Гидроразводка обратной лопаты
50
51
51
51
51
51
51
51
51
3
3
50
49
49
48
48
47
47
47
5
6
6
7
7
7
7
7
13
15
26
31
30
29
28
28
27
33
25
24
23
22
22
21
20
20
19
18
34
36
37
37
37
37
38
39
39
39
40
40
41
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Болт М10-6gх30.58.019 ГОСТ 7798] | [***] | Болт М10-6gх30.58.019 ГОСТ 7798 | |
| [Шайба 10.65Г.019 ГОСТ 6402] | [***] | Шайба 10.65Г.019 ГОСТ 6402 | |
| 3 | 1***3 | Штуцер | |
| 5 | 0***4 | Скоба | |
| 6 | [***] | Болт М8-6gх30.58.019 ГОСТ 7798 | |
| 6 | [***] | Болт М8-6gх30.58.019 ГССТ 7798 | |
| 7 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 7 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 8 | 2***2 | Труба | |
| 9 | 2***3 | Труба | |
| 10 | 6***3 | Рукав Н-12-850-00.00-Э | |
| 11 | 6***2 | Рукав Н-16-850-00.00-Э | |
| 12 | 1***3 | Штуцер | |
| 13 | 1***1 | Палец | |
| 14 | 6***1 | Рукав Н-16-400-00.00-Э | |
| 15 | 6***1 | Рукав Н-12-550-00.00-Э | |
| 16 | 6***1 | Тройник | |
| 17 | 0***2 | Хомут | |
| 18 | 6***0 | Рукав Н-16-450-00.00-Э | |
| 19 | 0***4 | Штуцер | |
| 20 | [***] | Кольцо 023-020-30-2-2 ГОСТ 18829 | |
| 21 | 0***7 | Хомут | |
| 22 | 0***1 | Труба | |
| 23 | 6***2 | Рукав Н-16-600-00.00-Э | |
| 24 | 1***5 | Штуцер | |
| 25 | 1***7 | Скоба | |
| 26 | [***] | Болт М10-6gх30.58.019 ГОСТ 7798 | |
| 27 | [***] | Шайба 10.65Г.019 ГОСТ 6402 | |
| 28 | 6***3 | Прижим | |
| 29 | 6***1 | Труба | |
| 30 | 6***1 | Труба | |
| 31 | 6***3 | Хомут | |
| 32 | 0***6 | Заглушка | |
| 33 | 2***1 | Труба | |
| 34 | 0***2 | Труба | |
| 35 | 6***1 | Рукав Н-16-650-00.00-Э | |
| 36 | 2***1 | Труба | |
| 37 | [***] | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 37 | [***] | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 38 | 0***3 | Скоба | |
| 39 | [***] | Гайка М10-6Н.5.019 ГОСТ 5915 | |
| 39 | [***] | Гайка М10-6Н.5.019 ГОСТ 5915 | |
| 40 | 0***1 | Штуцер угловой | |
| 41 | 2***4 | Кольцо | |
| 42 | 2***5 | Гайка накидная | |
| 43 | 0***3 | Гайка | |
| 44 | 0***2 | Штуцер | |
| 45 | 1***9 | Хомут | |
| 46 | 1***6 | Гайка накидная | |
| 47 | 1***3 | Кольцо | |
| 47 | 1***3 | Кольцо | |
| 47 | 1***6 | Гайка накидная | |
| 48 | 1***1 | Штуцер угловой | |
| 48 | 1***1 | Штуцер угловой | |
| 49 | 1***4 | Гайка | |
| 49 | 1***4 | Гайка | |
| 50 | 1***5 | Кольцо | |
| 50 | 1***5 | Кольцо | |
| 51 | 0***9 | Прижим | |
| 51 | 0***1 | Прижим | |
| 51 | 1***4 | Штуцер | |
| 51 | 1***2 | Штуцер угловой | |
| 51 | 1***5 | Гайка | |
| 51 | 5***3 | Кольцо | |
| 51 | [***] | Кольцо 020-025-30-2-2 ГОСТ 18829 | |
| 51 | [***] | Кольцо 020-025-30-2-2 ГОСТ 18829 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
