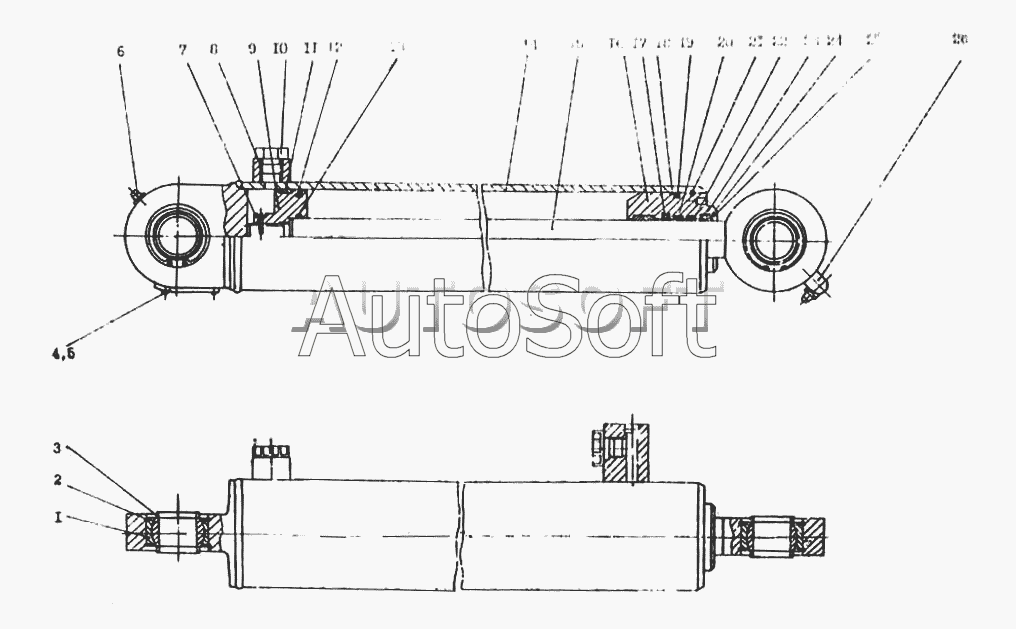

Каталог запасных частей к технике: Атек-2324-1 (2005). Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Подшипник ШС 25К ГОСТ 3635 | |
| 2 | [***] | Кольцо В35 ГОСТ 18943 | |
| 3 | 5***7 | Кольцо | |
| 4 | [***] | Заклепка 2х4.01.10.016 ГОСТ 10299 | |
| 5 | 0***2 | Табличка | |
| 6 | [***] | Масленка 1.1.Ц6 ГОСТ 19853 | |
| 7 | 2***3 | Кольцо | |
| 8 | [***] | Кольцо 016-022-25-202 ГОСТ 18829 | |
| 9 | 2***1 | Поршень | |
| 10 | 0***3 | Пробка | |
| 11 | S***А | Направляющая | |
| 12 | S***N | Кольцо | |
| 13 | [***] | Кольцо 025-030-30-2-2 ГОСТ 18829 | |
| 14 | 2***0 | Гильза | |
| 15 | 2***0 | Шток | |
| 16 | 2***2 | Крышка | |
| 17 | S***R | Кольцо | |
| 18 | [***] | Кольцо 055-0633-46-2-2 ГОСТ 18829 | |
| 19 | 5***5 | Кольцо | |
| 20 | S***А | Направляющая | |
| 21 | 5***6 | Фиксатор | |
| 22 | S***R | Кольцо | |
| 23 | S***1 | Грязесъемник | |
| 24 | 5***4 | Шайба | |
| 25 | [***] | Кольцо В 35 ГОСТ 13953 | |
| 26 | [***] | Масленка 2.1.90116 ГОСТ 19853 | |
| 27 | [***] | Пробка П2-М20х1,5-Б1 ГОСТ 22241 |
