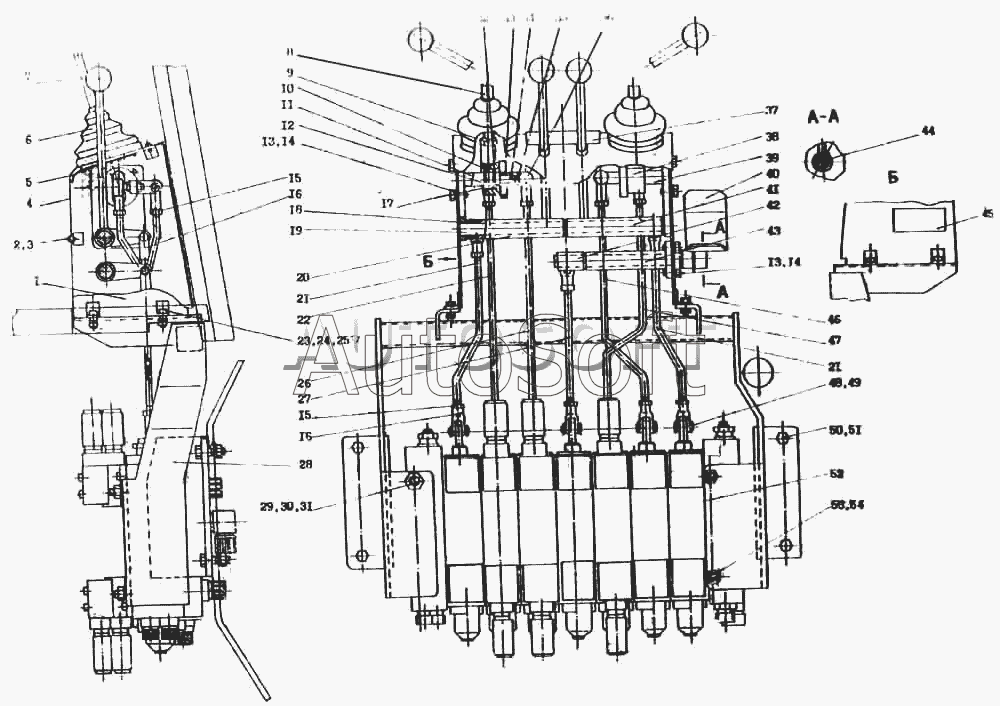

Каталог запасных частей к технике: Атек-2324-1 (2005). Управление экскавационным оборудованием
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Короб | |
| 2 | [***] | Шайба 5.65Г.019 ГОСТ 6402 | |
| 3 | [***] | Винт ВМ5-6gх12.58.019 ГОСТ 17473 | |
| 4 | 0***0 | Панель | |
| 5 | 0***8 | Уплотнитель | |
| 6 | 1***4 | Чехол защитный | |
| 7 | [***] | Ручка 7062-0329 А31.0105.01 | |
| 8 | 0***9 | Рычаг | |
| 9 | [***] | Гайка М12-6Н.5.019 ГОСТ 5915 | |
| 10 | [***] | Кольцо В35 ГОСТ 13943 | |
| 11 | 0***0 | Кронштейн | |
| 12 | 1***0 | Головка | |
| 13 | [***] | Болт М10-6gх20.58.019 ГОСТ 7798 | |
| 14 | [***] | Шайба 10.65Г.019 ГОСТ 6402 | |
| 15 | [***] | Гайка М10х1,25-6Н.5.019 ГОСТ 5915 | |
| 16 | 0***3 | Вилка | |
| 17 | [***] | Подшипник ШС 20 ГОСТ 3635 | |
| 18 | 1***1 | Втулка | |
| 19 | 1***2 | Ось | |
| 20 | 0***0 | Рычаг | |
| 21 | 6***5 | Тяга | |
| 22 | 6***1 | Тяга | |
| 23 | [***] | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 24 | [***] | Гайка М8-6Н.5.019 ГОСТ 5915 | |
| 25 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 26 | 6***1 | Тяга | |
| 27 | 6***2 | Тяга | |
| 28 | 6***0 | Кронштейн | |
| 29 | [***] | Болт М16-6gх95.58.019 ГОСТ 7798 | |
| 30 | [***] | Гайка | |
| 31 | [***] | Шайба 16.65Г.019 ГОСТ в402 | |
| 32 | 1***2 | Кольцо | |
| 33 | 1***1 | Сухарь | |
| 34 | [***] | Кольцо А12 ГОСТ 13942 | |
| 35 | [***] | Гайка М8-6Н.5.019 ГОСТ 5915 | |
| 36 | 0***0 | Шарнир | |
| 37 | 0***6 | Табличка | |
| 38 | 1***1 | Головка | |
| 39 | 0***1 | Кронштейн | |
| 40 | 6***0 | Педаль | |
| 41 | 0***1 | Рычаг | |
| 42 | 0***0 | Ось | |
| 43 | 0***0 | Направляющая | |
| 44 | [***] | Штифт 6х30.65Г ГОСТ 3129 | |
| 45 | 6***3 | Табличка | |
| 46 | 6***3 | Тяга | |
| 47 | 6***4 | Тяга | |
| 48 | 1***1 | Ось | |
| 49 | [***] | Шплинт 2 5х10.019 ГОСТ 397 | |
| 50 | [***] | Болт М10-6gх35.58.019 ГОСТ 7798 | |
| 51 | [***] | Гайка М10-6Н.5.019 ГОСТ 5915 | |
| 52 | 6***1 | Гидрораспределитель | |
| 53 | [***] | Болт М12-6gх115.58.019 ГОСТ 7798 | |
| 54 | [***] | Шайба 12.65Г.019 ГОСТ 6402 |
