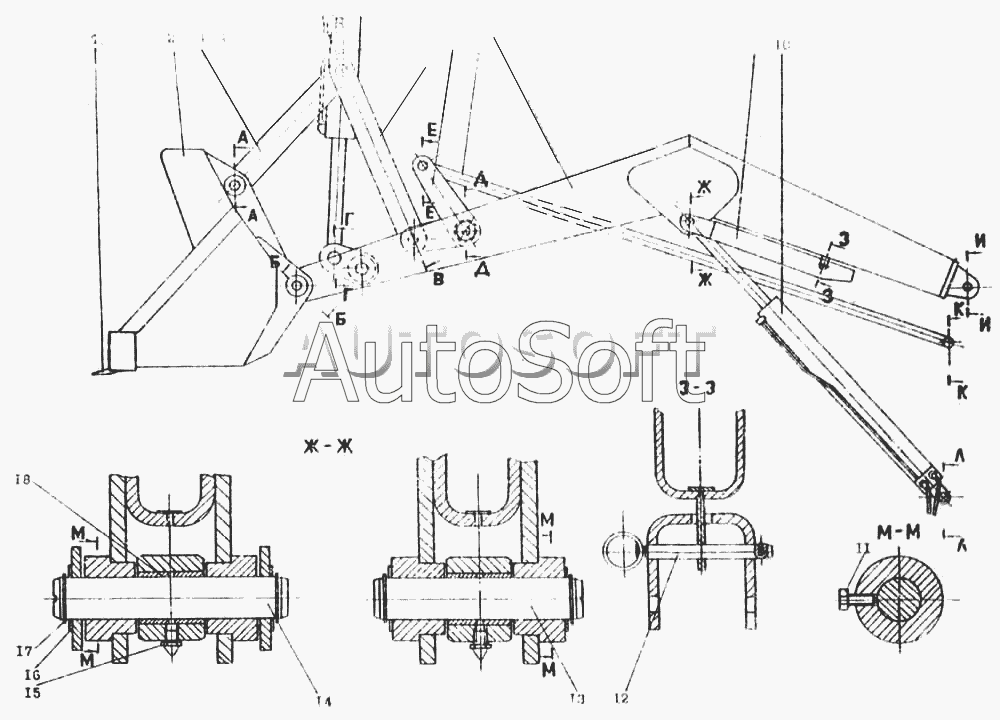

Каталог запасных частей к технике: Атек-2324-1 (2005). Устройство погрузочное
1
2
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Коронка | |
| 2 | 1***0 | Ковш | |
| 3 | 1***1 | Тяга | |
| 4 | 2***1 | Гидроцилиндр | |
| 5 | 1***1 | Тяга | |
| 6 | 1***0 | Рычаг | |
| 7 | 1***0 | Тяга | |
| 8 | 1***0 | Стрела | |
| 9 | 1***0 | Фиксатор | |
| 10 | 0***1 | Гидроцилиндр | |
| 11 | [***] | Винт ВМ8х1-6gх25.14Н.019 ГОСТ 1481 | |
| 12 | 1***0 | Палец | |
| 13 | 1***1 | Палец | |
| 14 | 1***1 | Палец | |
| 15 | [***] | Масленка 1.2.06 ГОСТ 18893 | |
| 16 | 1***9 | Шайба | |
| 17 | 1***2 | Кольцо | |
| 18 | 0***6 | Втулка |
