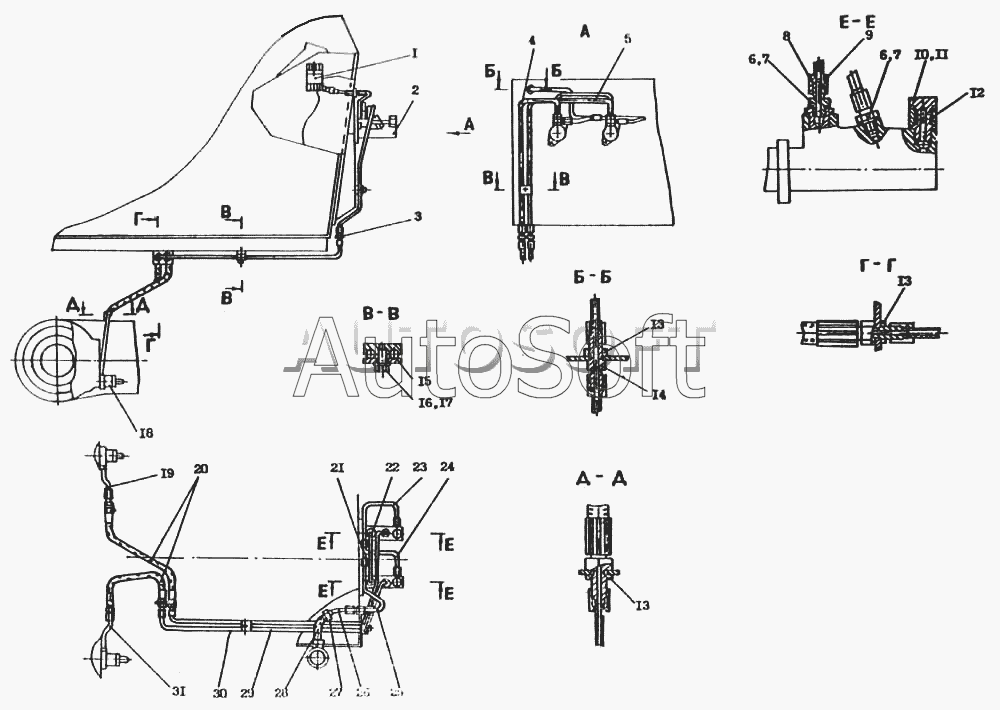

Каталог запасных частей к технике: Атек-2324-1 (2005). Гидроразводка тормозов
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
13
12
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Бак | |
| 2 | 1***2 | Цилиндр тормозной | |
| 3 | 1***8 | Штуцер | |
| 4 | 6***5 | Труба | |
| 5 | 6***6 | Труба | |
| 6 | 6***4 | Шайба | |
| 7 | 6***3 | Штуцер | |
| 8 | 0***3 | Гайка накидная | |
| 9 | 0***2 | Ниппель | |
| 10 | 6***1 | Винт | |
| 11 | 6***1 | Шайба | |
| 12 | 6***2 | Втулка накидная | |
| 13 | [***] | Гайка М10х1-6Н.04.019 ГОСТ 5916 | |
| 14 | 4***1 | Штуцер | |
| 15 | 6***5 | Пластина | |
| 16 | [***] | Болт М6-6gх12.58.019 ГОСТ 7798 | |
| 17 | [***] | Шайба 6.65Г.019 ГОСТ 6402 | |
| 18 | 1***2 | Цилиндр тормозной рабочий | |
| 19 | 1***1 | Труба | |
| 20 | 6***0 | Рукав | |
| 21 | 0***3 | Тройник | |
| 22 | 6***1 | Труба | |
| 23 | 6***1 | Труба | |
| 24 | 6***2 | Труба | |
| 25 | 6***3 | Труба | |
| 26 | 6***4 | Труба | |
| 27 | 3***1 | Хомут | |
| 28 | 1***1 | Рукав | |
| 29 | 6***8 | Труба | |
| 30 | 6***7 | Труба | |
| 31 | 1***1 | Труба |
