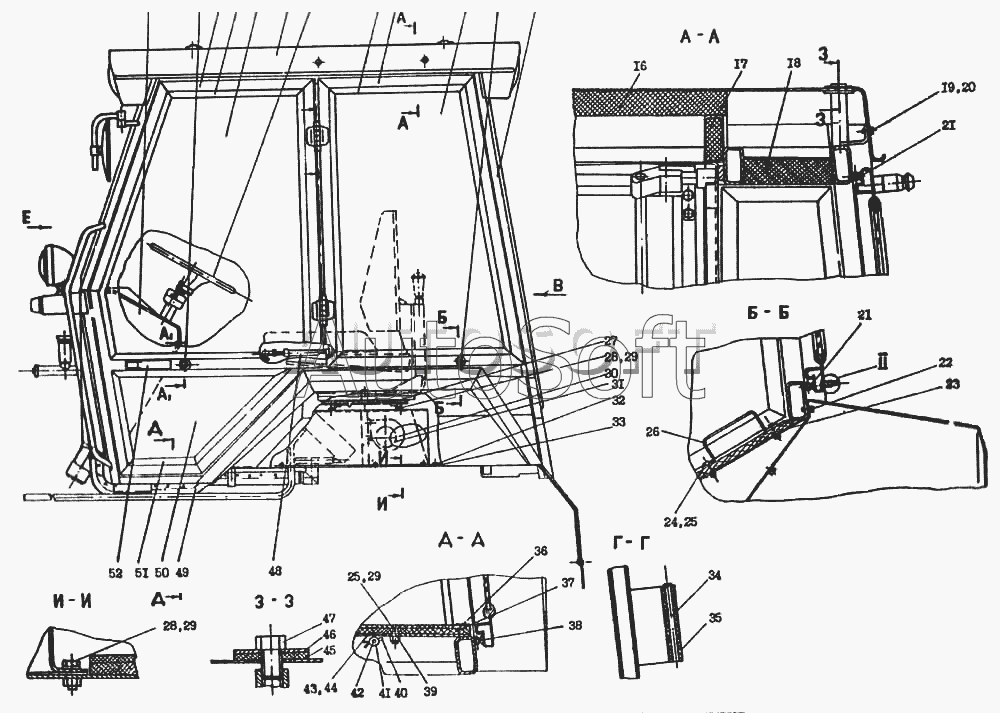

Каталог запасных частей к технике: Атек-2324-1 (2005). Кабинный модуль
40
26
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
25
25
41
42
43
44
45
46
47
48
49
50
51
52
52
3
3
4
4
6
7
8
13
14
15
16
17
18
19
20
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Установка щитков | |
| 2 | 1***5 | Обойма | |
| 3 | 2***0 | Дверь | |
| 3 | 2***1 | Дверь | |
| 4 | 2***0 | Окантовка окна | |
| 4 | 2***1 | Окантовка окна | |
| 5 | 1***8 | Шнур распорный | |
| 6 | 2***1 | Стекло | |
| 7 | 2***0 | Крыша | |
| 8 | А***5 | Колесо рулевое | |
| 9 | [***] | Гайка М12х1,25-6Н.8.45.019 ГОСТ 5915 | |
| 10 | 2***0 | Окантовка окна | |
| 10 | 2***1 | ||
| 11 | 1***9 | Шнур распорный | |
| 12 | 2***0 | Окно | |
| 13 | 2***2 | Стекло | |
| 14 | 1***6 | Шнур распорный | |
| 15 | 6***0 | Каркас кабины | |
| 16 | 2***3 | Облицовка | |
| 17 | 2***7 | Облицовка | |
| 18 | 2***6 | Облицовка | |
| 19 | [***] | Болт М6-6gх12.58.019 ГОСТ 7798 | |
| 20 | [***] | Шайба 6.04.019 ГОСТ 11371 | |
| 21 | 2***4 | Уплотнитель | |
| 22 | [***] | Шайба 6.65Г.019 ГОСТ 6402 | |
| 23 | 2***8 | Облицовка | |
| 23 | 2***1 | Облицовка | |
| 24 | [***] | Гайка М6-6Н.5.019 ГОСТ 5915 | |
| 25 | [***] | Болт М8-6gх16.58.019 ГОСТ 7798 | |
| 26 | 6***6 | Кронштейн | |
| 27 | К***s | Сидение | |
| 28 | [***] | Болт М8-64х20.58.019 ГОСТ 7798 | |
| 29 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 30 | 6***1 | Заглушка | |
| 31 | 3***А | Отопитель | |
| 32 | [***] | Болт М6-М16.58.019 ГОСТ 7798 | |
| 33 | 2***3 | Крышка | |
| 34 | 2***9 | Ось | |
| 35 | [***] | Штифт 3х20.65Г ГОСТ 14229 | |
| 36 | 2***6 | Коврик | |
| 37 | 2***7 | Изолятор | |
| 38 | 2***1 | Уплотнитель | |
| 39 | 2***2 | Крышка | |
| 40 | [***] | Шплинт 2,5х32.019 ГОСТ 397 | |
| 41 | [***] | Шайба 12.04.019 ГОСТ 11371 | |
| 42 | 6***1 | Ось | |
| 43 | 6***0 | Плита | |
| 44 | 6***0 | Крышка | |
| 45 | 2***5 | Шайба | |
| 46 | 2***4 | Шайба | |
| 47 | [***] | Болт М16-6gх18.58.019 ГОСТ 7798 | |
| 48 | 6***0 | Ограничитель | |
| 49 | [***] | Рукав гофрированный 50х1800 ТУ 38-105803 | |
| 50 | 2***3 | Стекло | |
| 51 | 2***0 | Окантовка окна | |
| 52 | 2***0 | Установка замка | |
| 52 | 2***1 | Окантовка окна |
