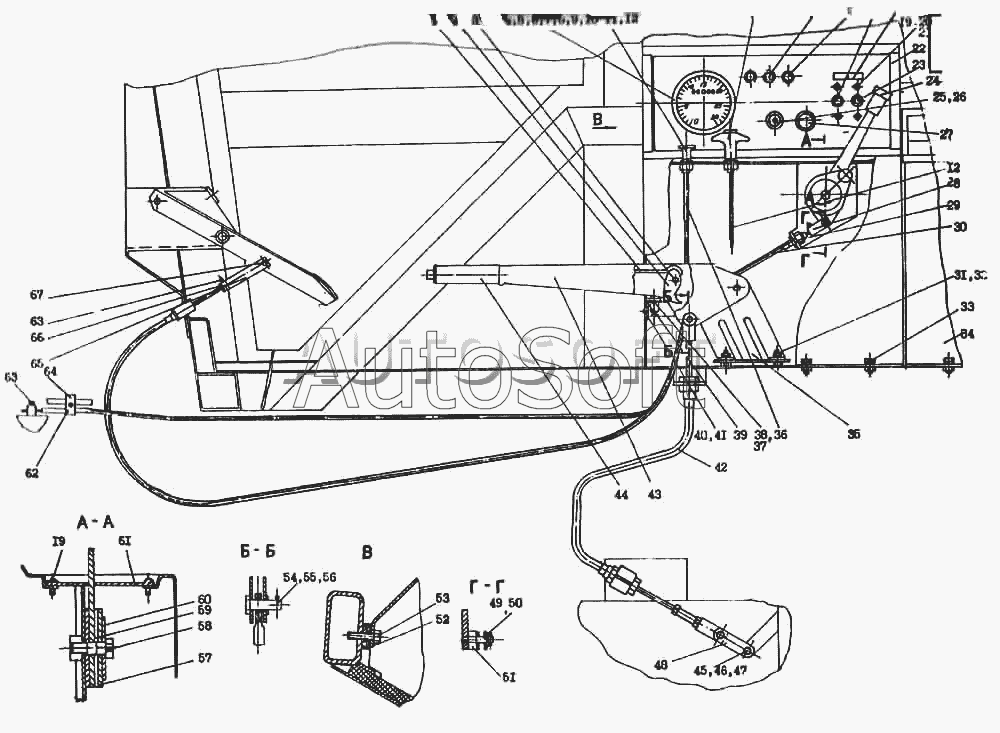

Каталог запасных частей к технике: Атек-2324-1 (2005). Пульт управления
43
50
49
48
47
46
45
44
51
42
41
40
39
38
37
36
59
67
66
65
64
63
63
62
61
60
35
58
57
56
55
54
53
52
9
12
12
11
10
26
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1474577 М1 | 1***1 | Рычаг | |
| 1 | 7***0 | Крючок | |
| 2 | 7***3 | Фиксатор | |
| 3 | 7***5 | Заклепка | |
| 4 | 1***1 | Тахометр | |
| 5 | 1***3 | Прижим | |
| 6 | 3***1 | Втулка | |
| 7 | 3***1 | Шайба | |
| 8 | 3***1 | Шайба упорная | |
| 9 | 3***1 | Гайка | |
| 10 | 1***3 | Вал гибкий диам. 1/2"х26ТР1 | |
| 11 | 3***1 | Ручка | |
| 12 | 3***1 | Гайка | |
| 13 | 1***1 | Трос | |
| 14 | 8***1 | Индикатор | |
| 15 | 2***1 | Держатель | |
| 16 | 5***9 | Предохранитель | |
| 17 | [***] | Выключатель RR46.3710 ТУ 37.003.655 | |
| 18 | 6***7 | Табличка | |
| 19 | [***] | Винт ВМ4-6gх12.58.019 ГОСТ 17473 | |
| 20 | [***] | Гайка М4-6Н.5.019 ГОСТ 5915 | |
| 21 | [***] | Шайба 4.65Г.019 ГОСТ 6402 | |
| 22 | 7***0 | Каркас | |
| 23 | 6***0 | Панель | |
| 24 | 2***1 | Ручка | |
| 25 | 1***1 | Гайка | |
| 26 | 1***1 | Ключ зажигания | |
| 27 | 1***1 | Кнопка | |
| 28 | 6***1 | Вилка | |
| 29 | [***] | Гайка М12х1,25-6Н.8.45.019 ГОСТ 6915 | |
| 30 | 1***1 | Трос | |
| 31 | [***] | Гайка М8-6Н.5.019 ГОСТ 5915 | |
| 32 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 33 | [***] | Болт М8-6gх16.58.019 ГОСТ 7798 | |
| 34 | 6***0 | Ящик вещевой | |
| 35 | 7***1 | Стойка | |
| 36 | 1***1 | Тяга управления | |
| 37 | [***] | Винт ВМ3-6gх12.58.019 ГОСТ 17473 | |
| 38 | [***] | Выключатель ВК407 ТУ 37.003.477 | |
| 39 | 7***0 | Кронштейн | |
| 40 | [***] | Винт ВМ6-6gх10.58.019 ГОСТ 17473 | |
| 41 | [***] | Шайба 6.65Г.019 ГОСТ 6402 | |
| 42 | 1***1 | Тяга управления | |
| 43 | 7***2 | Рычаг | |
| 44 | 7***4 | Ручка | |
| 45 | 1***1 | Ось | |
| 46 | [***] | Шайба 10.04.019 ГОСТ 11371 | |
| 47 | [***] | Шплинт 2,5х16.019 ГОСТ 397 | |
| 48 | 6***5 | Пластина | |
| 49 | [***] | Шайба 5.04.019 ГОСТ 11371 | |
| 50 | [***] | Шплинт 1,6х10.019 ГОСТ 397 | |
| 51 | 2***1 | Стойка | |
| 52 | 7***3 | Уплотнитель | |
| 53 | [***] | Болт М6-6gх20.58.019 ГОСТ 7798 | |
| 54 | 0***4 | Ось | |
| 55 | [***] | Шайба 8.04.019 ГОСТ 11371 | |
| 56 | [***] | Шплинт 2х16.019 ГОСТ 397 | |
| 57 | 5***1 | Плита | |
| 58 | 6***2 | Палец | |
| 59 | 5***1 | Диск | |
| 60 | 5***1 | Пружина | |
| 61 | [***] | Крышка | |
| 62 | [***] | Винт ВМ4-6gх16.58.019 ГОСТ 17473 | |
| 63 | [***] | Вннт ВМ5-6gх12.58.019 ГОСТ 17473 | |
| 64 | [***] | Хомут | |
| 65 | 6***6 | Вилка | |
| 66 | 2***2 | Зажим | |
| 67 | 0***6 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
