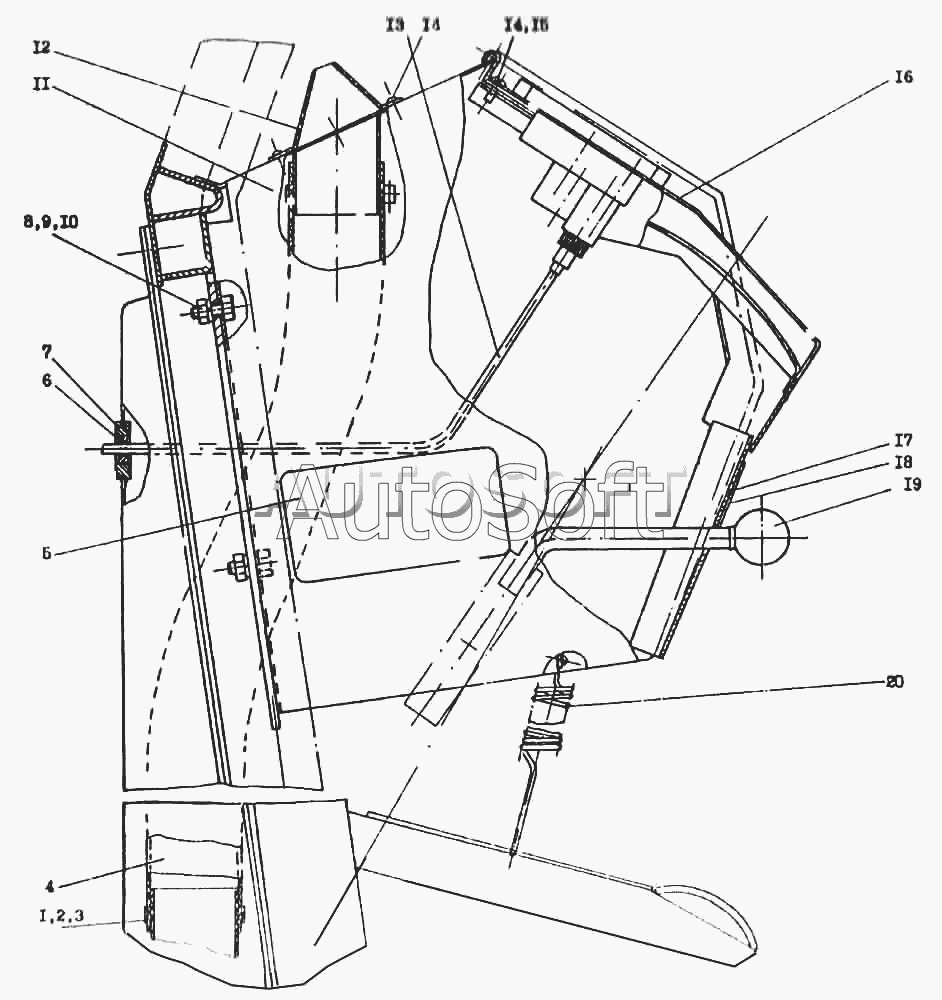

Каталог запасных частей к технике: Атек-2324-1 (2005). Установка щитков
11
20
19
18
17
16
15
14
14
13
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 5х32.019 ГОСТ 397 | |
| 2 | 0***8 | Пряжка | |
| 3 | 0***6 | Лента стяжная | |
| 4 | [***] | Рукав гофрированный 50х700 ТУ 38-105803-75 | |
| 5 | 6***1 | Табличка | |
| 6 | 1***7 | Втулка | |
| 7 | 1***9 | Втулка | |
| 8 | [***] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 9 | [***] | Гайка М8-7Н.5.019 ГОСТ 5915 | |
| 10 | [***] | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 11 | 6***0 | Короб | |
| 12 | 3***1 | Сопло | |
| 13 | 1***9 | Вал гибкий | |
| 13 | 1***1 | ||
| 14 | [***] | Винт 4х10.10.019 ГОСТ 10621 | |
| 15 | 7***2 | Зажим | |
| 16 | 3***С | Панель приборов | |
| 17 | 1***2 | Панель | |
| 18 | 6***2 | Табличка | |
| 19 | [***] | Ручка 7062-0327 А31.0105.01 | |
| 20 | 1***2 | Пружина |
