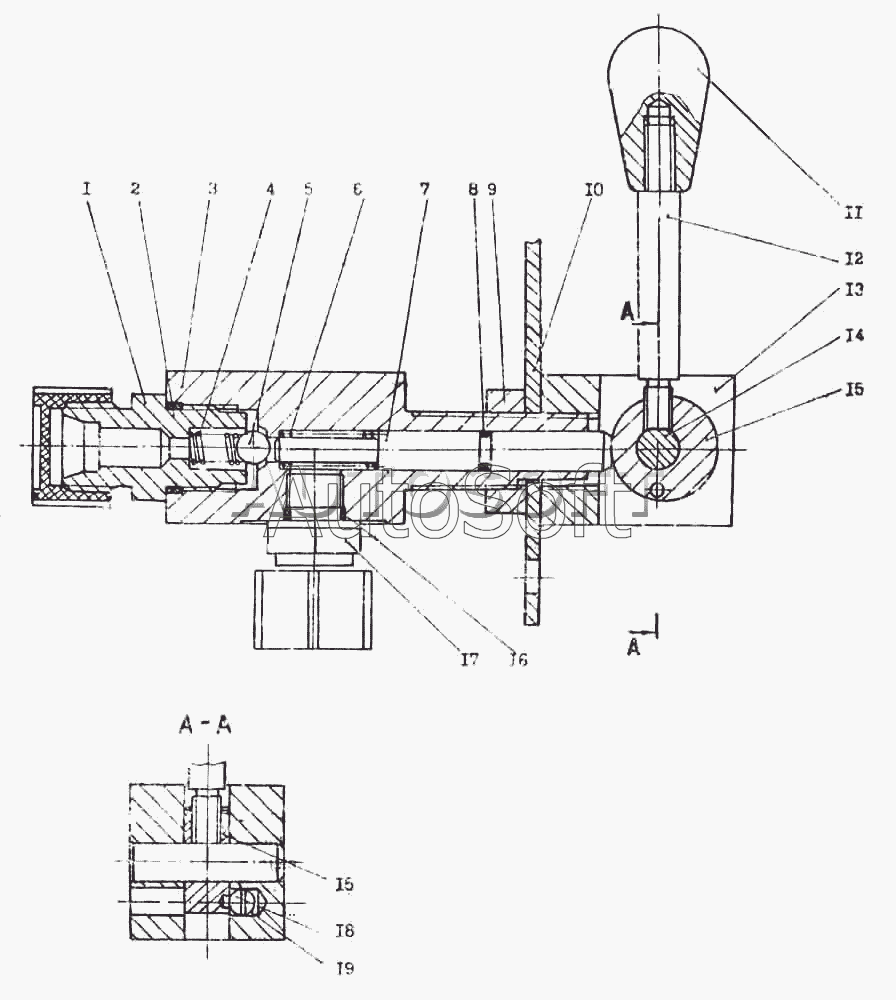

Каталог запасных частей к технике: Атек-2324-1 (2005). Клапан управляемый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Штуцер | |
| 2 | [***] | Кольцо 016-020-25-2-2 ГОСТ 18829 | |
| 3 | 1***1 | Корпус | |
| 4 | 1***2 | Пружина | |
| 5 | [***] | Шарик Б 7,144-40 ГОСТ 3722 | |
| 6 | 1***1 | Пружина | |
| 7 | 1***3 | Шток | |
| 8 | [***] | Кольцо 005-08-19-2-2 ГОСТ 18829 | |
| 9 | [***] | Гайка М16х1,5-6Н.04.019 ГОСТ 5916 | |
| 10 | 1***4 | Фланец | |
| 11 | 1***8 | Рукоятка | |
| 12 | 1***7 | Шток | |
| 13 | 1***2 | Вилка | |
| 14 | 1***5 | Ось | |
| 15 | 1***6 | Кулачок | |
| 16 | [***] | Кольцо 012-016-25-2-2 ГОСТ 18829 | |
| 17 | 2***1 | Штуцер | |
| 18 | [***] | Шарик Б6-100 ГОСТ 3722 | |
| 19 | 1***9 | Пружина |
