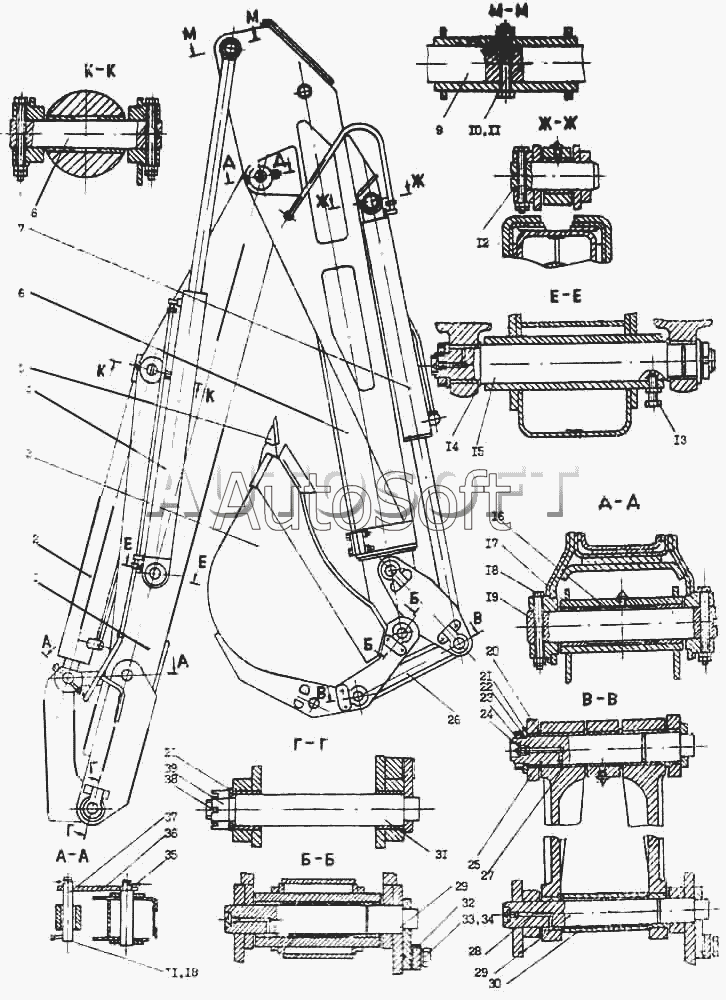

Каталог запасных частей к технике: Атек-2324-1 (2005). Оборудование обратной лопаты
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Стрела | |
| 2 | 0***1 | Гидроцилиндр | |
| 3 | 6***0 | Ковш | |
| 4 | 6***1 | Гидроцилиндр | |
| 5 | 1***0 | Коронка | |
| 6 | 6***0 | Рукоять телескопическая | |
| 7 | 1***1 | Гидроцилиндр | |
| 8 | 6***6 | Палец | |
| 9 | 6***1 | Палец | |
| 10 | 0***6 | Болт специальный | |
| 11 | [***] | Гайка М12-6Н.5.019 ГОСТ 5915 | |
| 12 | 6***3 | Палец | |
| 13 | [***] | Винт АМ-12-6gх35.45.50Х.019 ГОСТ 1481 | |
| 14 | 1***2 | Шайба | |
| 15 | 6***1 | Палец | |
| 16 | 0***4 | Втулка | |
| 17 | 0***6 | Втулка | |
| 18 | 0***1 | Болт специальный | |
| 19 | 6***2 | Палец | |
| 20 | 1***1 | Шайба | |
| 21 | 6***4 | Шайба | |
| 22 | [***] | Шайба 36.01.019 ГОСТ 11872 | |
| 23 | [***] | Гайка М36х1,5-6Н.04.019 ГОСТ 11871 | |
| 24 | [***] | Масленка 1,2116 ГОСТ 19853 | |
| 25 | 6***0 | Палец | |
| 26 | 0***1 | Рычаг | |
| 27 | 1***3 | Втулка | |
| 28 | 1***1 | Втулка | |
| 29 | 6***0 | Палец | |
| 30 | 0***3 | Втулка | |
| 31 | 6***0 | Палец | |
| 32 | 6***5 | Пластина | |
| 33 | [***] | Болт М16-6gх35.58.019 ГОСТ 7798 | |
| 34 | [***] | Шайба 16.65Г.019 ГОСТ 6402 | |
| 35 | 1***5 | Чека | |
| 36 | 1***2 | Тяга | |
| 37 | 6***4 | Палец | |
| 38 | [***] | Шплинт 6,3х63.019 ГОСТ 397 | |
| 39 | 1***9 | Гайка |
