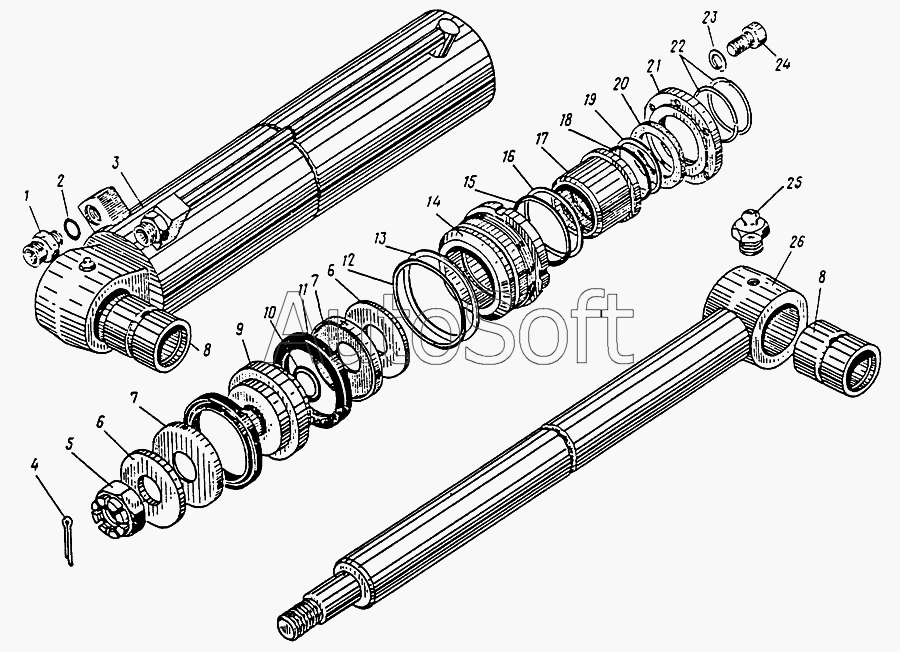

Каталог запасных частей к технике: Атек ЭОВ-4421 (1983). Цилиндр рукояти 09.3700.000
13
25
24
23
22
21
20
19
18
17
17
16
15
14
1
12
11
10
9
8
8
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Штуцер | |
| 2 | 0***3 | Кольцо | |
| 3 | 0***0 | Цилиндр | |
| 4 | 6***9 | Шплинт | |
| 5 | 2***3 | Гайка | |
| 6 | 0***3 | Ограничитель | |
| 7 | 0***2 | Упор | |
| 8 | 0***1 | Втулка | |
| 8 | 0***1 | Втулка | |
| 9 | 0***1 | Поршень | |
| 10 | 0***3 | Кольцо | |
| 11 | 1***2 | Манжета | |
| 12 | 1***3 | Кольцо | |
| 13 | 0***8 | Шайба защитная | |
| 14 | 0***2 | Крышка передняя | |
| 15 | 1***3 | Кольцо | |
| 16 | 0***7 | Шайба защитная | |
| 17 | 0***1 | Втулка | |
| 18 | 0***3 | Кольцо | |
| 19 | 0***6 | Шайба защитная | |
| 20 | 0***4 | Грязесъемник | |
| 21 | 0***3 | Корпус грязесъемника | |
| 22 | 0***5 | Кольцо разрезное | |
| 23 | 1***0 | Шайба | |
| 24 | М***0 | Винт | |
| 25 | 1***4 | Масленка | |
| 26 | 0***0 | Шток |
