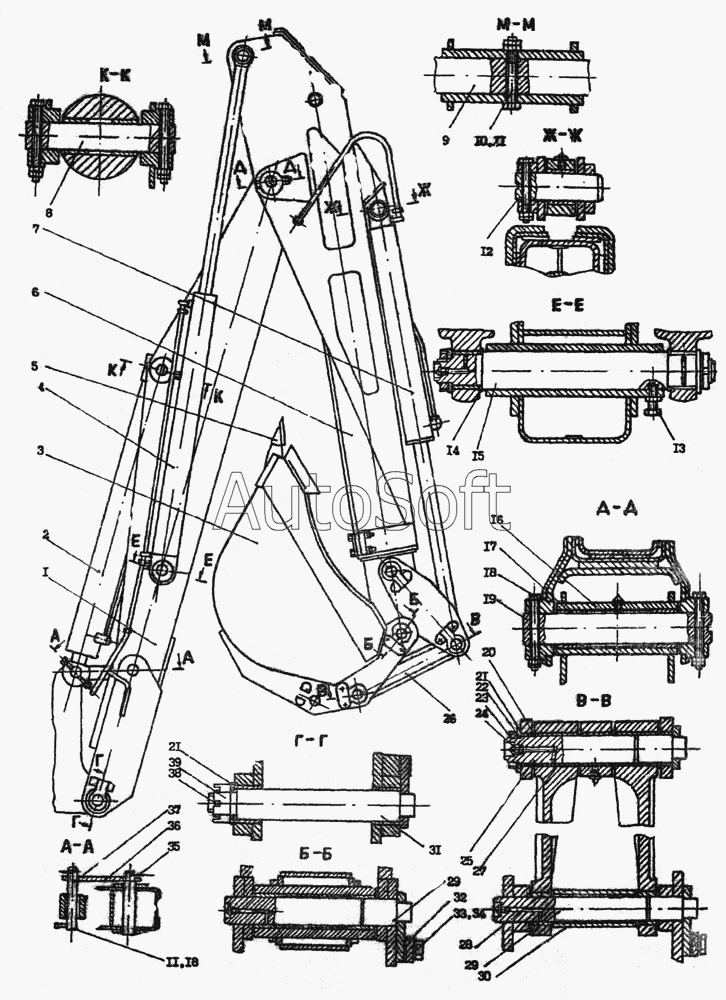

Каталог запасных частей к технике: Атек-999Е (2006). Оборудование обратной лопаты
30
20
21
21
22
23
24
25
26
27
28
29
29
19
31
32
33
34
35
36
37
38
39
9
2
2
3
4
4
5
6
7
7
8
1
10
11
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Стрела | |
| 2 | 0***0 | Гидроцилиндр | |
| 2 | 0***1 | Гидроцилиндр | |
| 3 | 6***0 | Ковш | |
| 4 | 6***0 | Гидроцилиндр | |
| 4 | 6***1 | Гидроцилиндр | |
| 5 | 1***0 | Коронка | |
| 6 | 6***0 | Рукоять телескопическая | |
| 7 | 7***0 | Гидроцилиндр | |
| 7 | 7***1 | Гидроцилиндр | |
| 8 | 6***6 | Палец | |
| 9 | 6***1 | Палец | |
| 10 | 0***6 | Болт специальный | |
| 11 | M***0 | Гайка | |
| 12 | 6***3 | Палец | |
| 13 | A***4 | Винт | |
| 14 | 1***2 | Шайба | |
| 15 | 6***1 | Палец | |
| 16 | 0***4 | Втулка | |
| 17 | 0***6 | Втулка | |
| 18 | 0***1 | Болт специальный | |
| 19 | 6***2 | Палец | |
| 20 | 1***1 | Шайба | |
| 21 | 6***4 | Шайба | |
| 22 | 3***9 | Шайба | |
| 23 | M***8 | Гайка | |
| 24 | 1***4 | Масленка | |
| 25 | 6***0 | Палец | |
| 26 | 0***1 | Рычаг | |
| 27 | 1***3 | Втулка | |
| 28 | 1***1 | Втулка | |
| 29 | 6***0 | Палец | |
| 30 | 0***3 | Втулка | |
| 31 | 6***0 | Палец | |
| 32 | 6***5 | Пластина | |
| 33 | M***0 | Болт | |
| 34 | 1***0 | Шайба | |
| 35 | 1***5 | Чека | |
| 36 | 1***2 | Тяга | |
| 37 | 6***4 | Палец | |
| 38 | 6***9 | Шплинт | |
| 39 | 1***9 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
